Invacare® EC-Track®

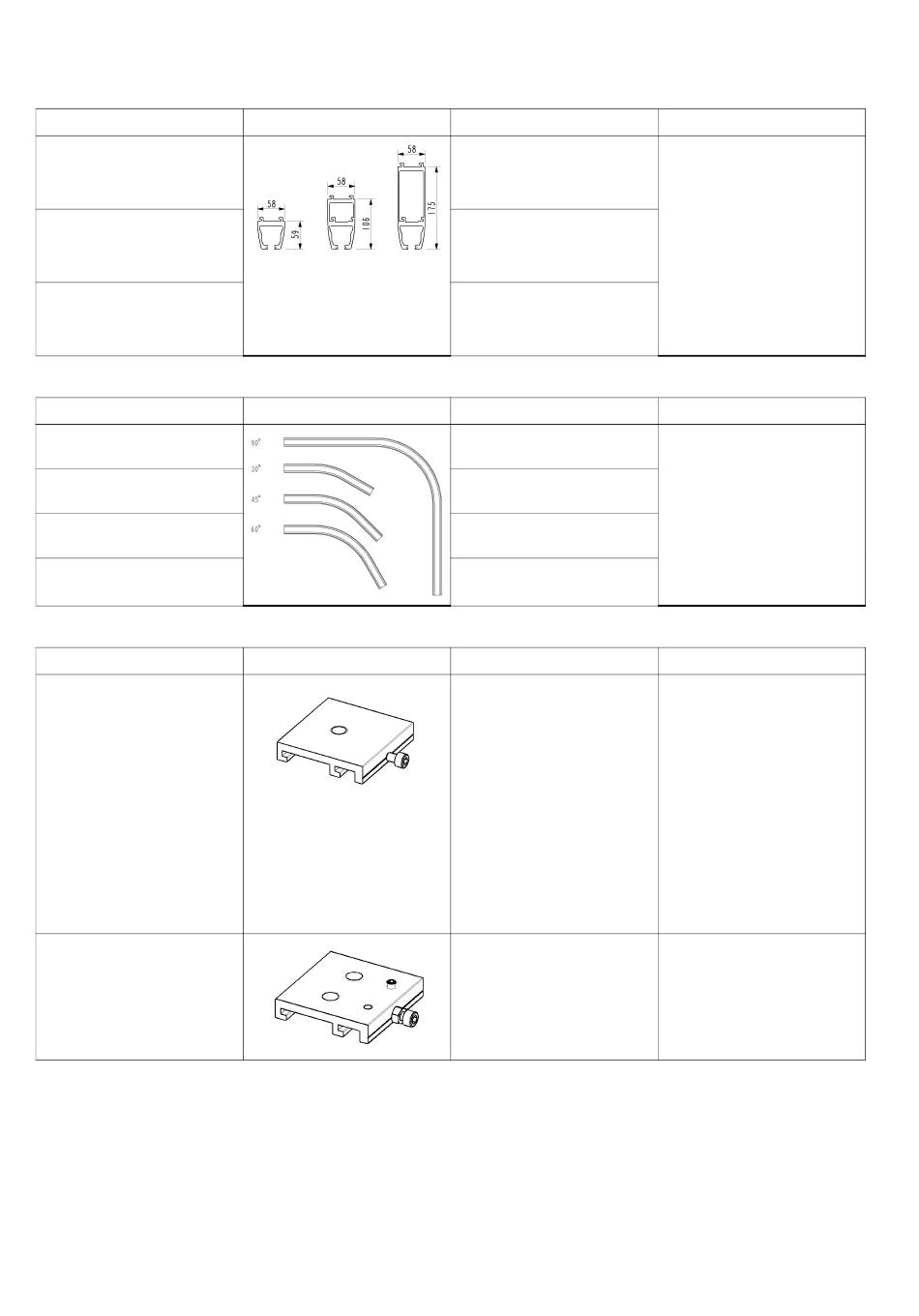

2.4 Skenor, fästen och tillbehör
Skenprofiler S, M och L
Typ
Skenprofil S
Skenprofil M
Skenprofil L
Kurvor 30°, 45°, 60°, 90°
Typ
Kurva 30°
Kurva 45°
Kurva 60°
Kurva 90°
Takfästen
Typ
Takfäste, snabbfäste
Takfäste, snabbfäste, travers
112
Beskrivning
Maximal längd=7,8 m
Maximal längd utan stöd:
2 m
Maximal längd=7,8 m
Maximal längd utan stöd:
4 m
Maximal längd=7,8 m
Maximal längd utan stöd:
8 m
Beskrivning
Skenprofil S med kurva 30°
och 2 x 200 mm rak skena
Skenprofil S med kurva 45°
och 2 x 200 mm rak skena
Skenprofil S med kurva 60°
och 2 x 200 mm rak skena
Skenprofil S med kurva 90°
och 2 x 600 mm rak skena
Beskrivning
Takfästen med dolda
fästelement. Används
vid takmontering av
enkelskensystem och
traverssystem
Storlekar (BxDxH):
• 30x68x14 mm
(för kurvor)
• 70x68x14 mm
(för vanlig
takupphängning)
• 120x68x14 mm
(för skenskarv)
Fästen för traverssystem och
sidohängd väggmontering
Fästet monteras på
traversåkvagnens undersida,
vid underhängd och delvis
förhöjd traversmontering.
Info
färg: vit
Info
Samtliga kurvor har en radie
på 400 mm.
Samtliga kurvbågar
levereras som höger- eller
vänsterkurva. Kännetecken
för höger- och vänsterkurva
finns i kapitel3.5 Kurvor,
Sida 146
Info
Montering: Se kapitel 3.2
Takmonteringssystem, Sida
141 .
