Invacare® EC-Track®

4 Teknisk Data

4.1 Skensystemet

Samtliga skenprofiler tillverkas i strängsprutad aluminium.
Skenorna finns i vit pulverlack.
Skenorna finns i tre olika höjder: S=68 mm, M=114 mm
och L=183 mm med infästningsavstånd 2 m, 4 m respektive
8 m.
Profilbredden för samtliga tre profiler är 58 mm.
Profilernas ovansida är formad så att skenorna passar i
monteringsfästena.
Lyftskenan levereras med en urfräsning på undersidan.
Urfräsningen används vid montering av lyften och kallas
nyckelhål.
Monteringsalternativ
Enkel skena kan monteras i taket eller med vägg- och
golvstolpe. Skenan kan monteras antingen parallellt med
väggen eller i vinkel mot väggen.
Traverssystemet kan monteras i taket eller med vägg- och
golvstolpe. Avståndet mellan parallellskenorna får vara
upp till 8 000 mm.
Kurvor finns med profil S och kan takmonteras. Kurvorna
finns i 30, 45, 60 och 90 grader.
Speciallösningar
Pendelmontering används i följande situationer: När
takhöjden varierar i skenans längsgående riktning eller när
skenan måste försänkas.
Diagonal montering används när skenan måste monteras i
annan vinkel än 90 grader.

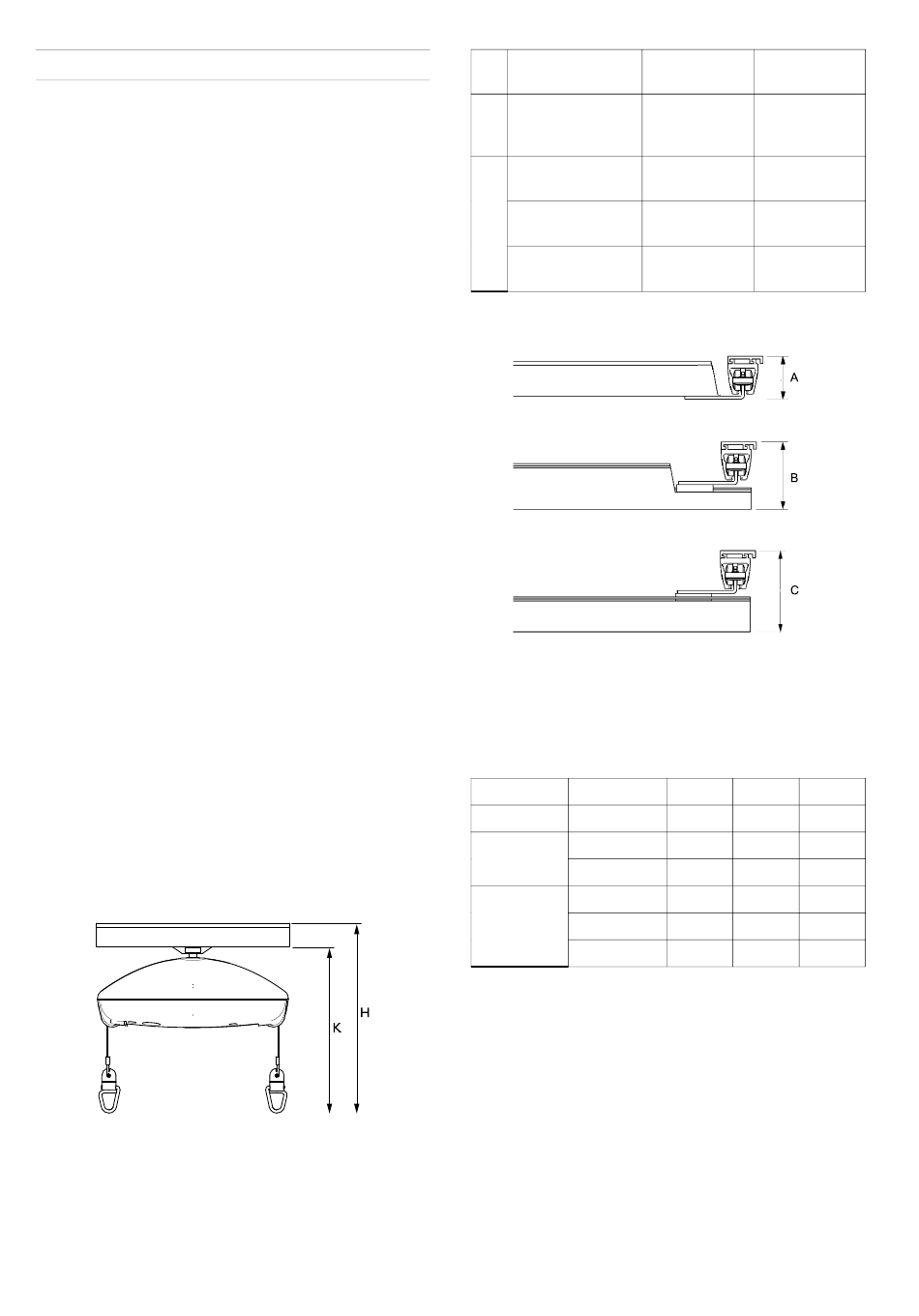

4.2 Byggmått för olika skenmonteringar
Byggmåttet definieras som avståndet mellan takets
undersida och lyftens krokar.
Enkel skena
För EC-Track™-systemet och Robin™-taklyften är
inbyggnadsmåttet mätt från taket med skenan monterad
så tätt intill taket som möjligt:
130
K
Mätt från skenans
underkant till
lyftselens krok
H Takmonterad
skenprofil S
Vägg-/takmonterad
skenprofil M
Vägg-/takmonterad
skenprofil L
Höjdmått för traverssystem
A=förhöjd travers
B=delvis förhöjd travers
A=underhängd travers
Monteringskombinationer
Traversskena Parallellskena
Profil S Profil S
Profil M Profil S
Profil M
Profil L Profil S
Profil M
Profil L
Robin™ Robin
Mover™
336 mm 396 mm
410 mm 470 mm
450 mm 510 mm
519 mm 579 mm
A B
—
83 mm 156 mm
—
156 mm 203 mm
129 mm 203 mm 250 mm
— —
272 mm
— —
319 mm
198 mm 272 mm 388 mm
