Invacare® EC-Track®
Mer information finns i m åttskissen nedan.
Transitkopplingen måste monteras med hjälp av pendlar.
Därför går det bara att montera kopplingen om
takmontering är möjlig.
Bäst resultat får man vid montering i betongtak.
Vid montering genom trätak är det viktigt att
traverssystemet och kopplingen monteras med lika stor
nedböjning och minimal böjning.

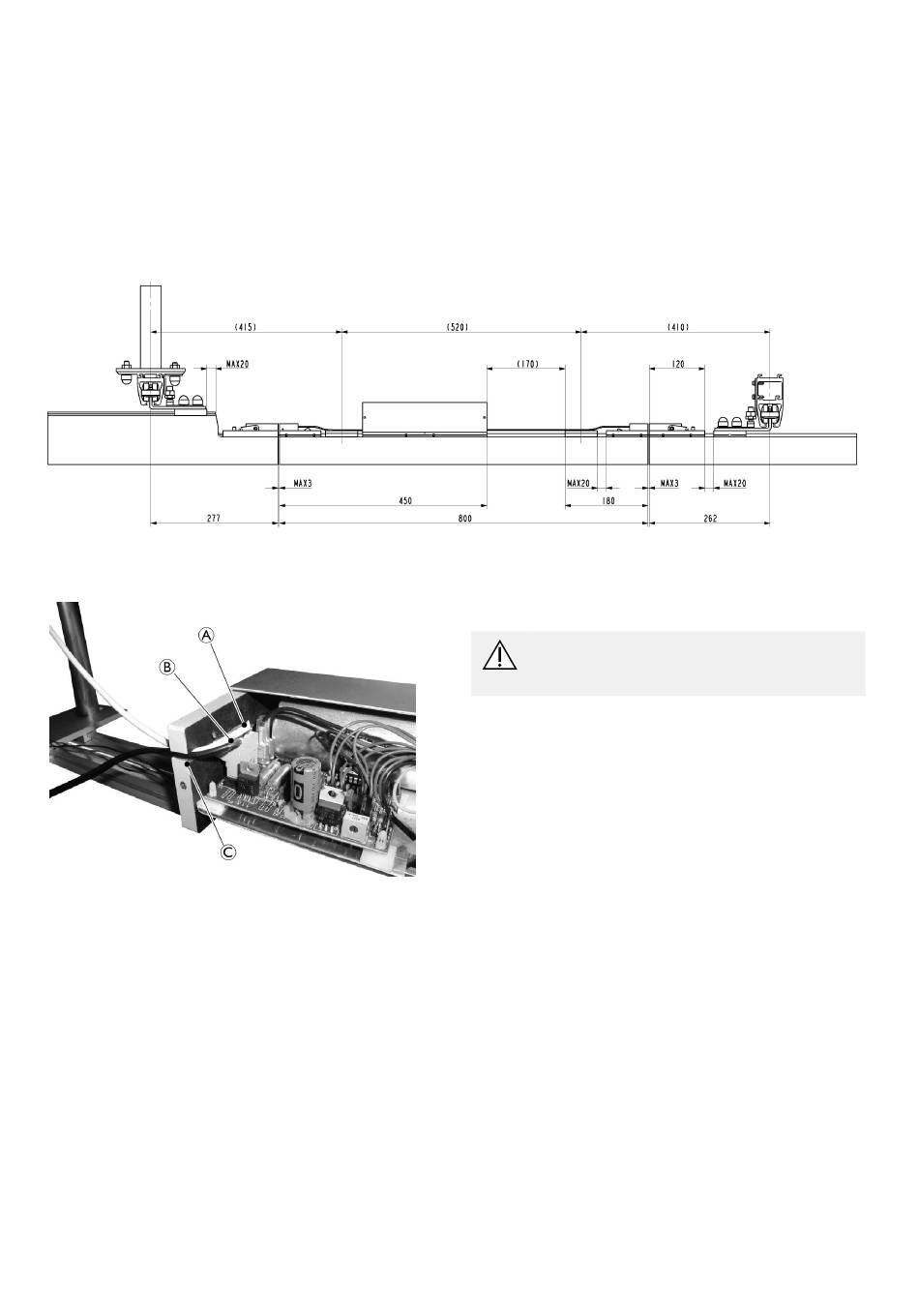

Måttskiss för transitkoppling
3.10.3 Montera och ansluta manöverknapp
och nätaggregat
Innan du ansluter manöverknappen och nätaggregatet
måste du ta bort kåporna från motorboxen. Ta bort
kåporna genom att lossa de båda skruvar som håller fast
kåporna. Dra sedan kåporna utåt mot sidorna.
Manöverkontakten ska monteras i det rum och på den
höjd som passar användaren. Manöverkontakten öppnas
med verktyg och baksidan skruvas fast i väggen med de
båda skruvarna Ø3,5x30 mm.
Kapa ledningen till lämplig längd och anslut den till
motorboxen. Se punkt A på bilden.
Nätaggregatet skruvas fast på eller infällt i väggen
beroende på vad som passar bäst. Nätaggregatet ska
hängas på väggen på en skruv Ø3,5x30 mm i "nyckelhålet"
på nätaggregatets baksida.
På nätaggregatets undersida finns ett hål för en skruv
Ø3,5x30 mm. Där kan du skruva fast nätaggregatet på
väggen. Kapa ledningen till lämplig längd och anslut den
till motorboxen. Se punkt B på bilden.
126
Vid behov av förstärkning i trätakskonstruktioner måste
förstärkningen vara en sammanhängande konstruktion
mellan skensystemet och transitkopplingen.
Pendlarna får inte monteras i varsin upphängning. Detta
kan medföra att transitkopplingen och traverssystemet inte
får samma nedböjning och därför inte fungerar optimalt.
Sätt tillbaka kåporna, anslut ledningarna på rätt sätt och
testa manöverkontakten. Tänk på att montera ledningarna
i ändplattan så att de inte kommer i vägen för kåpan när
den monteras. Se punkt C på bilden.
FÖRSIKTIGT!
Inga lösa ledningar får hänga ut från
anslutningen.
3.10.4 Montera ett traverssystem med låsfäste
för transitkoppling
I regel monteras traverssystemet enligt anvisningarna
i kapitel 3.8 Montera traverssystemet, Sida 148 ..
Parallellskenan i traverssystemet ska helst takmonteras så
att transitkopplingen fungerar så stabilt som möjligt.
Vid montering av parallellskenan måste du montera ett
takfäste/pendel framför transitkopplingen. Detta gäller
särskilt skenan närmast transitkopplingen. Se kapitel 3.10.6
Montera positioneringsfästen på parallellskena med profilS
och M/L, Sida 151 ..
När parallellskenan monteras är det viktigt att avståndet
till kopplingen är rätt. Se bilden i kapitel Måttskiss förtra
nsitkoppling, Sida 150 ..
Traversskenan är anpassad efter respektive system vid
leveransen. Om skenan ändå måste kapas ytterligare ska
den kapas i den motsatta änden till kopplingen.
Följande traversskenor går att använda tillsammans med
ett transitkopplingssystem:
• Profil S, M och L, underhängd
• Profil M och L, delvis förhöjd
Det är viktigt att tillåtet överhäng för traversskenans
utrymme mellan pendlarna och infästningsavståndet från
skenorna inte överskrids så att skenorna kopplas på rätt
sätt. Se bilden ovan.
