3.10.2 Montere transittkoblingen

Koblingen leveres montert med motorboksen, fester for
pendler og låsefester. Den leverte transittkoblingen er
klargjort, slik at hele motorboksen plasseres i ett av de to
rommene etter montering.
Motorboksen og låsefestene må plasseres der de skal,
når transittdelen leveres, for å sikre funksjonalitet og
sikkerhet. Fester for pendler kan plasseres fritt så lenge
det er i samsvar med systemets konstruksjon. Se målskisse
nedenfor.
Det er svært viktig at veggens tykkelse kontrolleres
på forhånd.
Ved montering av transittkoblingen er det svært viktig at
motorboksen plasseres i rommet den skulle stå i da den
ble bestilt, fordi hele systemet er konstruert basert på
vurderingen av hvor motorboksen skal være plassert.

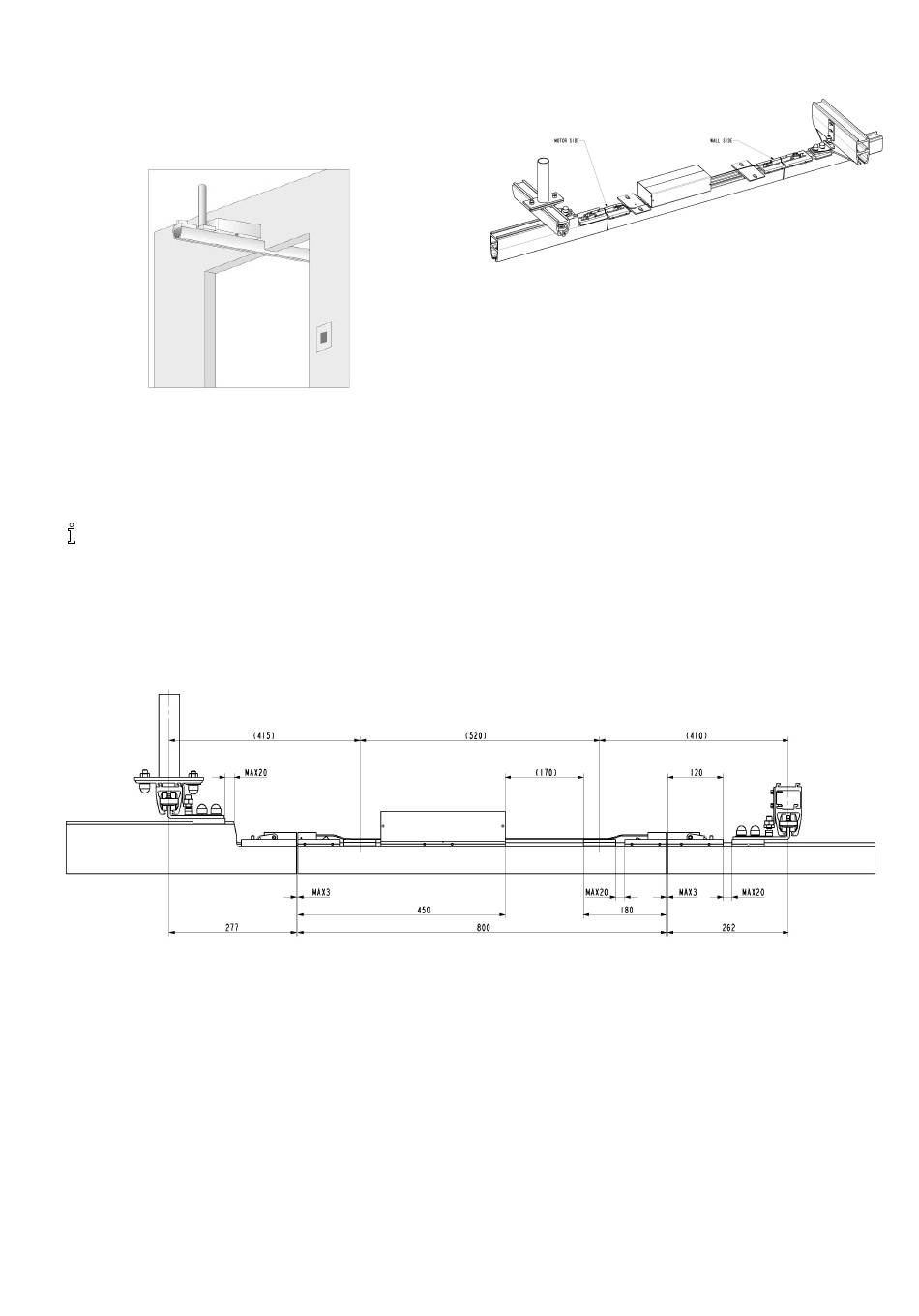

Målskisse for transittkobling
1586749-E
Montering med pendler er beskrevet i kapittel 3.2.2
Betongtak med nedhengt tak, side 111 .
Se målskissen nedenfor for mer informasjon.
Montering av transittkoblingen er bare mulig ved hjelp av
pendler. Koblingen kan derfor kun installeres der
takmontering er mulig.
Det beste resultatet oppnås i et betongtak.
Ved montering i tretak er det svært viktig at systemet for
sidelengs flytting og koblingen monteres på en måte der
de bøyes ned likt og med minimum bøy.
Hvis det er nødvendig å styrke taket i en tretakkonstruksjon,
må du sørge for å styrke det med en tilkoblet konstruksjon
mellom skinnesystemet og transittkoblingen.
Ikke monter pendlene i forskjellige takbjelker fordi
tilkoblingen og systemet for sidelengs flytting ikke vil bøye
seg ned likt på denne måten og koblingen da ikke vil
fungere riktig.
