Invacare EC-Track Manuel De Maintenance page 63

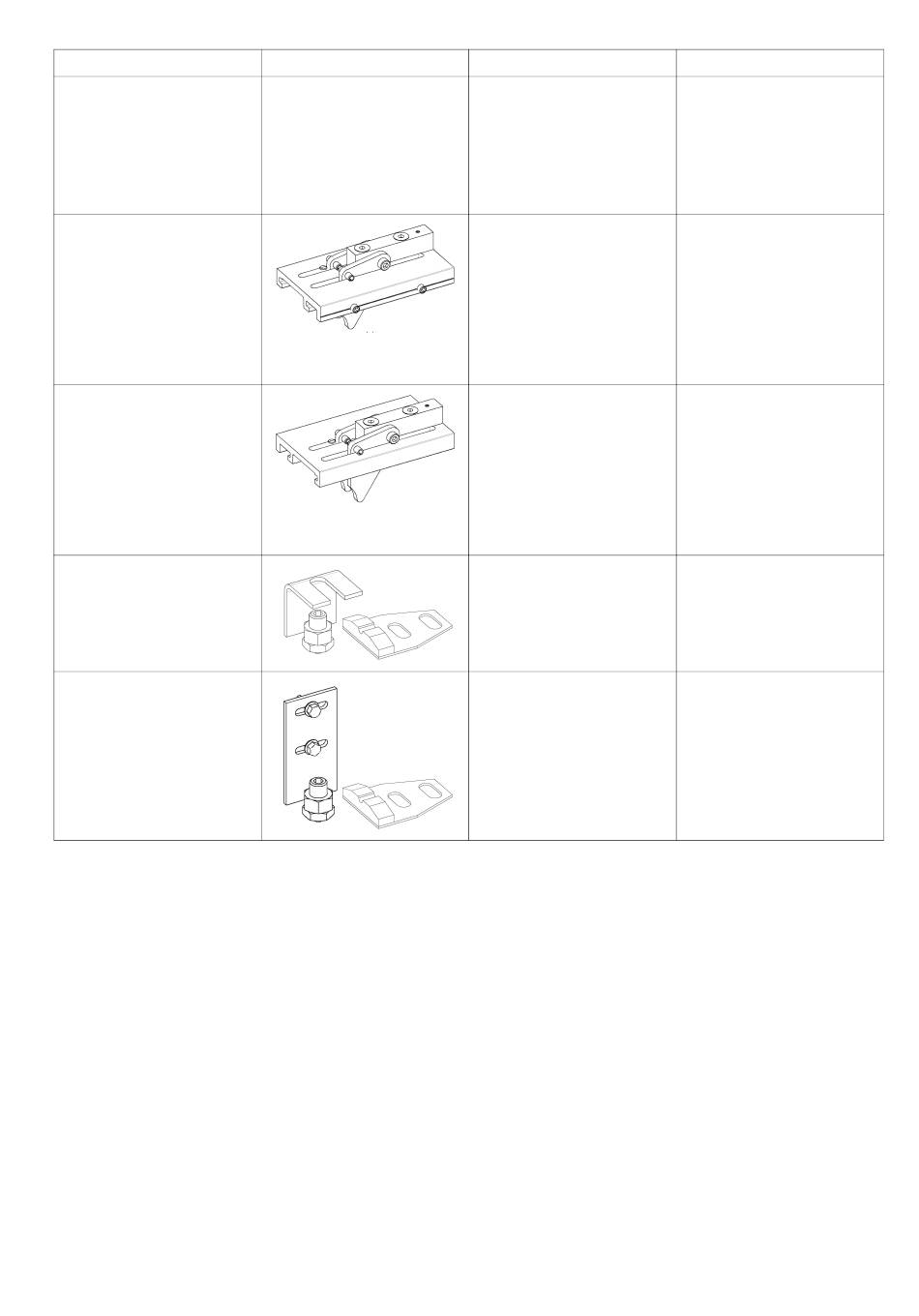

Type
Dispositif de verrouillage
du raccord pour traverse
profilée en S
Dispositif de verrouillage
du raccord pour traverse
profilée en M/L
Dispositifs de
positionnement du raccord
pour rail parallèle profilé en
S
Dispositifs de
positionnement du raccord
pour rail parallèle profilé en
M/L
1586749-E
Description
• Dans les systèmes de
traverses avec rails en
S, M et L.
• Dans un système
monorail avec
rails profilés en S
uniquement.
À monter sur la traverse
profilée à l'extrémité
raccordée. Ce dispositif
permet de s'assurer que
le rail de traverse et le
raccord sont verrouillés
et raccordés correctement
avant le changement de
pièce.
À monter sur la traverse
profilée à l'extrémité
raccordée. Ce dispositif
permet de s'assurer que
le rail de traverse et le
raccord sont verrouillés
et raccordés correctement
avant le changement de
pièce.
À monter sur le rail parallèle,
près du raccord, pour placer
correctement le rail de
traverse par rapport au
raccord.
À monter sur le rail parallèle,
près du raccord, pour placer
correctement le rail de
traverse par rapport au
raccord.
Système de rails
Informations
63
