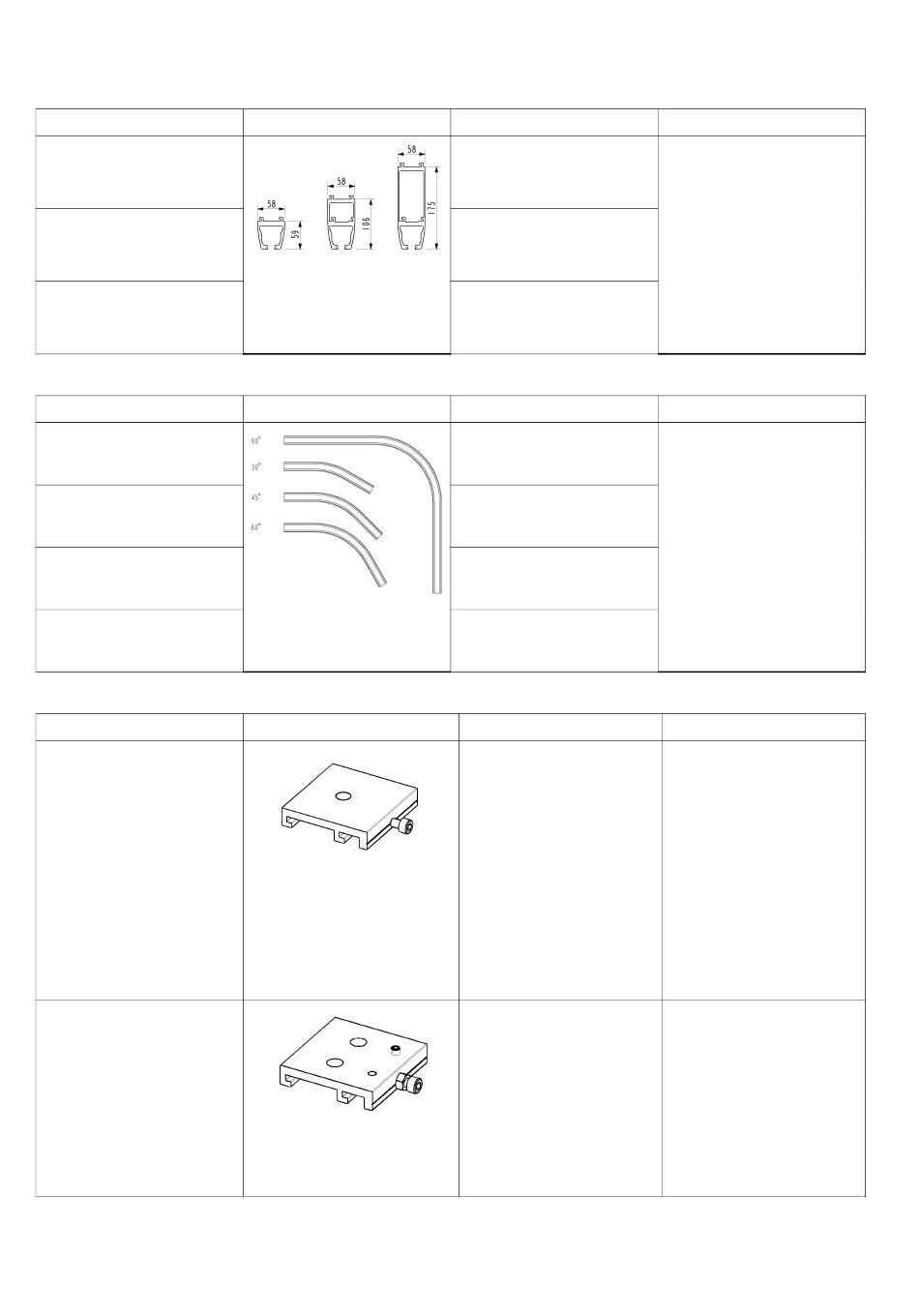

2.4 Rails, supports et accessoires

Rail profilés en S, M et L
Type
Rail profilé en S
Rail profilé en M
Rail profilé en L
Coudes 30°, 45°, 60°, 90°
Type
Coude 30°
Coude 45°
Coude 60°
Coude 90°
Supports de plafond
Type
Support de plafond, rapide
Support de plafond, rapide,
traverse
58
Description
Longueur max. = 7,8 m
Portée max. sans support :
2 m
Longueur max. = 7,8 m
Portée max. sans support :
4 m
Longueur max. = 7,8 m
Portée max. sans support :
8 m
Description
Rail profilé en S avec coude
de 30° et rail droit 2 x
200 mm
Rail profilé en S avec coude
de 45° et rail droit 2 x
200 mm
Rail profilé en S avec coude
de 60° et rail droit 2 x
200 mm
Rail profilé en S avec coude
de 90° et rail droit 2 x
600 mm
Description
Supports de plafond avec
pièces de fixation masquées.
À utiliser pour l'installation
au plafond de rails simples
et de systèmes de traverses.
Dimensions (l x p x h) :
• 30 x 68 x 14 mm
(pour coudes)
• 70 x 68 x 14 mm
(pour suspension de
plafond ordinaire)
• 120 x 68 x 14 mm
(pour raccord de rail)
Supports pour système
de traverses et supports
muraux à suspension
latérale
Le support est monté sous
le chariot de traverse, au
niveau de l'ensemble de
traverse suspendu et en
suspension intermédiaire
partielle.
Informations
couleur : blanc
Informations
Tous les coudes ont un rayon
de 400 mm.
Tous les coudes sont livrés
avec arrondi à droite
ou à gauche. Pour plus
de précisions sur leurs
caractéristiques respectives,
reportez-vous au chapitre 3.5
Coudes, page 82
Informations
Installation : reportez-vous
au chapitre 3.2 Système de
montage au plafond, page
76.
