Invacare® EC-Track®

2.2 System for sidelengs flytting

Et traverssystem er egnet for situasjoner der et ubegrenset antall løftepunkter kreves i rommet.
Et system for sidelengs flytting b estår a v t o p arallellskinner m ontert i t aket e ller p å v eggen. I h ver p arallellskinne settes
en løpekatt for sidelengs flytting. D enne k an b evege s eg l angs h ele l engden t il p arallellskinnene, f ra e ndestopper til
endestopper.
På tvers av parallellskinnene monteres en traversskinne til de to løpekattene for sidelengs flytting. D enne m onteringen kan
utføres på forskjellige måter, som vist på illustrasjonene nedenfor. Med en løfterløpekatt satt inn i traversskinnen kan
løfteren bevege seg langs hele lengden til traversskinnen.
Systemet tillater ubegrensede løftepunkter, da traverssystemet dekker hele rommet.

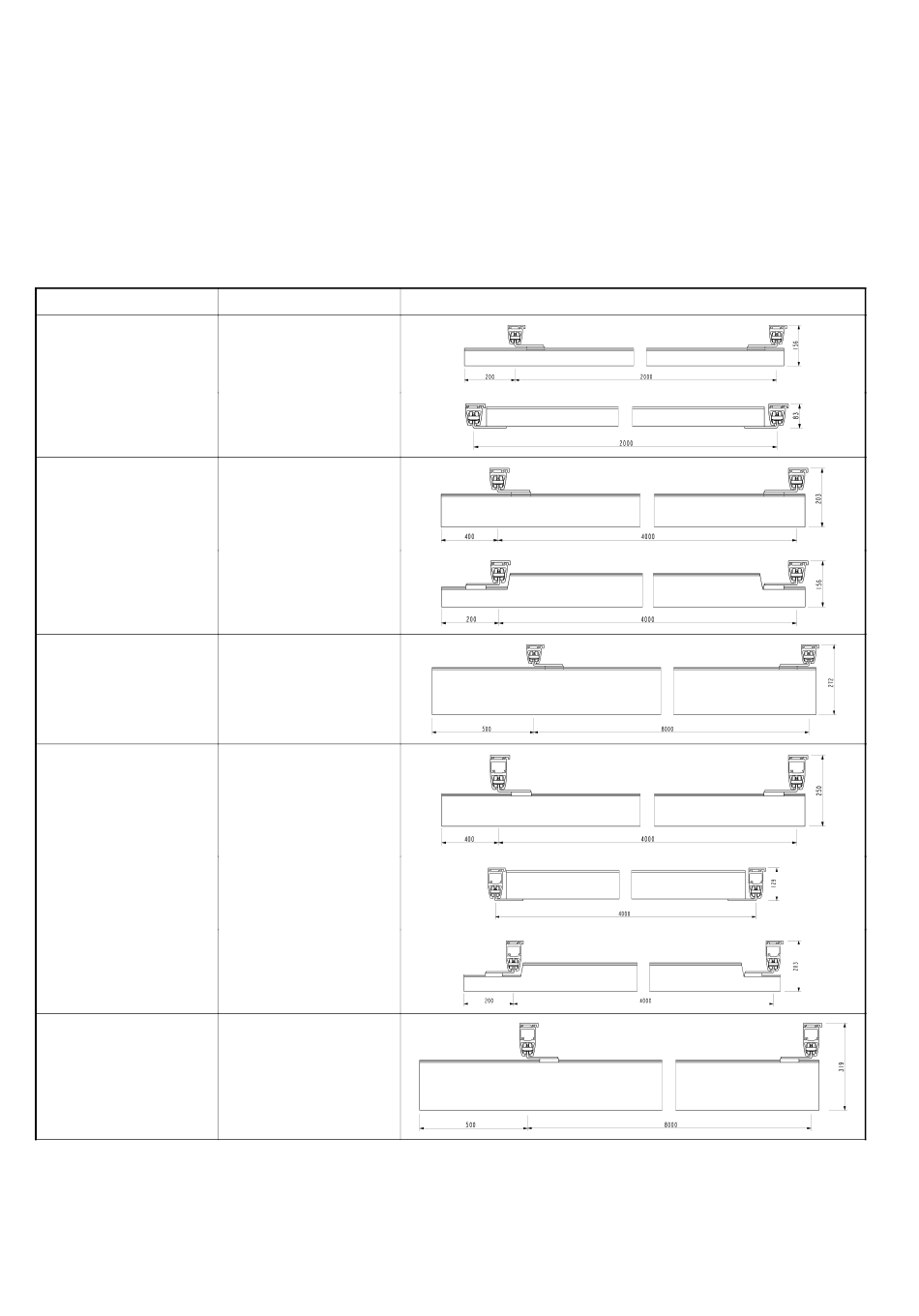

Kombinasjoner av systemer for sidelengs flytting
Skinner
Parallell: S-profil
Sidelengs flytting:
S-profil
Parallell: S-profil
Sidelengs flytting:
M-profil
Parallell: S-profil
Sidelengs flytting:
L-profil
Parallell: M-profil
Sidelengs flytting:
M-profil
Parallell: M-profil
Sidelengs flytting:
L-profil
84
Kombinasjon
Hengt opp under,
sidelengs flytting:
Hengt opp imellom,
sidelengs flytting:
Hengt opp under,
sidelengs flytting:
Hengt opp delvis
imellom, sidelengs
flytting:
Hengt opp under,
sidelengs flytting:
Hengt opp under,
sidelengs flytting:
Hengt opp imellom,
sidelengs flytting:
Hengt opp delvis
imellom, sidelengs
flytting:
Hengt opp under,
sidelengs flytting:
Mulige kombinasjoner
