Invacare® EC-Track®

3.8 Montera traverssystemet

Parallellskenorna tak- eller väggmonteras enligt
anvisningarna i tidigare avsnitt enligt de befintliga
monteringsförhållandena.
Oavsett om parallellskenorna monteras med snabb- eller
standardfäste är det viktigt att parallelliteten inte avviker
mer än +/-2 mm.
Vid montering av parallellskena måste du ta hänsyn till
om en åkvagn ska kunna monteras i efterhand. Om inte
kan skenorna löpa hela vägen fram till väggen (avståndet
mellan skenan och väggen måste vara minst 60 mm).
I sådana fall är det viktigt att skjuta på åkvagnen och
ändstoppet på skenan innan du monterar skenan. Om det
ska gå att montera en åkvagn vid ett senare tillfälle måste
det vara minst 350 mm mellan skenans ände och väggen.
Tänk på att ändstopp på parallellskenor måste placeras
så att de båda traversåkvagnarna träffar ändstoppen
samtidigt.
Avståndet mellan två parallellskenor mäts alltid från
mittpunkt till mittpunkt på skenorna.
För traversskena gäller i regel nedanstående mått för fritt
utrymme och största överhäng för respektive skena.
• Skenprofil S: fritt utrymme max 2 m, överhäng max
200 mm
• Skenprofil M: fritt utrymme max 4 m, överhäng max
400 mm
• Skenprofil L: fritt utrymme max 8 m, överhäng max
500 mm
Vid delvis förhöjd montering av en skena gäller
alltid överhänget för profil S.

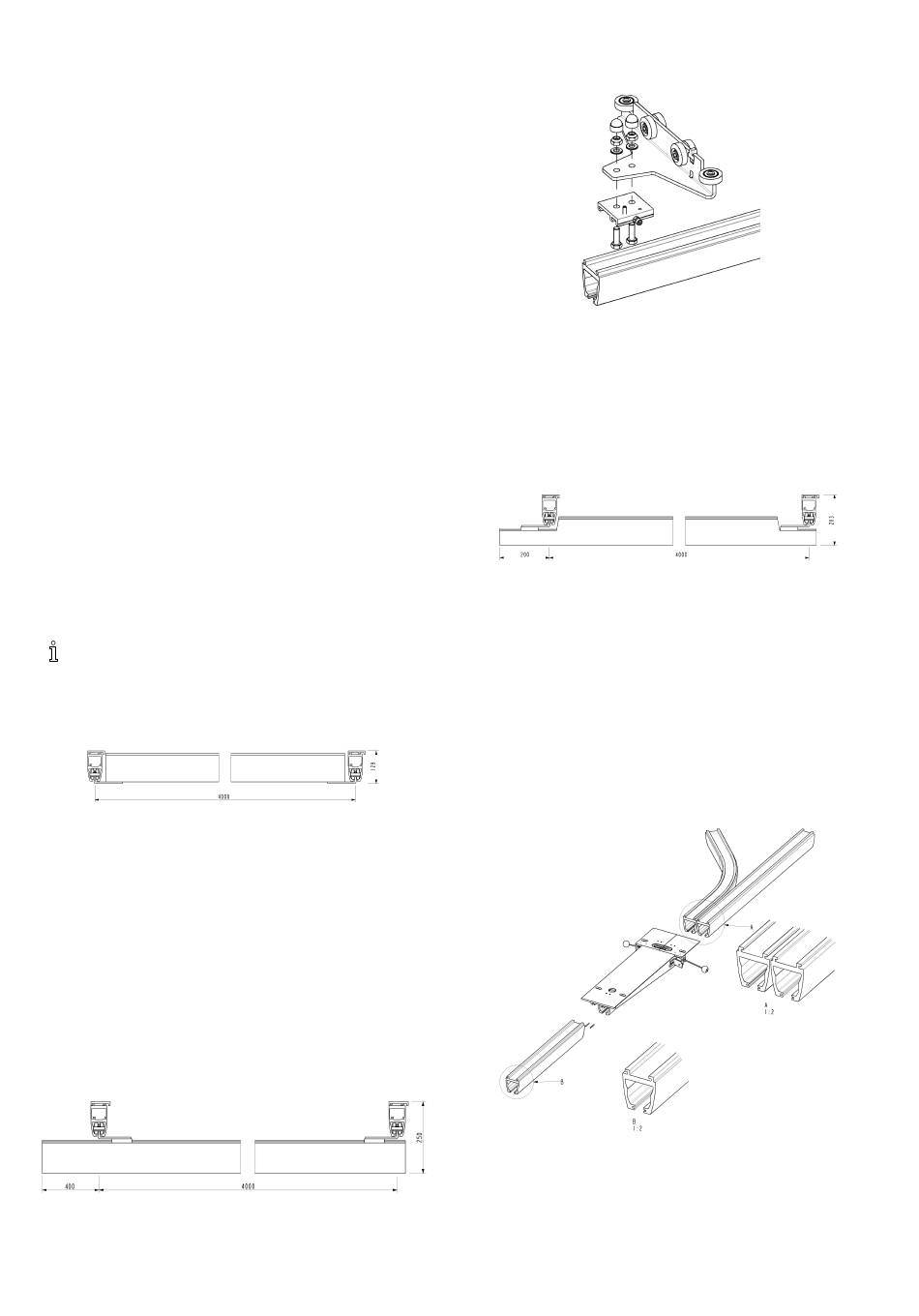

Vid montering av traversskena finns tre möjliga metoder:
Traversskenan är förhöjd
Måttet för traversskenan är alltid avståndet mellan de
båda parallellskenorna minus 86 mm.
Vid förhöjd montering av traversskenan monterar du
lyftåkvagnen på traversskenan och monterar provisoriskt
ett ändstopp i vardera ände av traversskenan. Tänk på
att gummipluggen på ändstoppet alltid ska peka inåt mot
lyftåkvagnen. Lyft upp skenan ovanpå traversåkvagnen
och passa in ändstoppets båda bultar efter hålen på
traversåkvagnen. Dra åt med bricka och låsmutter. Innan
du skruvar åt skenan måste du kontrollera att avståndet
mellan traversskenan och parallellskenorna är lika i båda
ändar. När du har satt fast skenan ska du montera
täckpluggar på låsmuttrarna och i skenorna.
Traversskenan är underhängd
När du har monterat parallellskenorna och
traversåkvagnarna och har monterat ändstoppen och
124
dragit åt ska du montera snabbfästen för travers på
traversåkvagnens undersida som på bilden.
Oavsett hur traversåkvagnarna är vända måste de båda
snabbfästena peka åt samma håll, annars går det inte att
montera skenan.
Montera traversskenan åt rätt håll i längsgående riktning
och skruva fast den i snabbfästet med insexskruven. Lås
skenan med en pinolskruv som skruvas ned i snabbfästet
ovanifrån så långt det går.
Traversskenan är delvis förhöjd
Vid delvis förhöjd traversskena används samma
monteringsprincip som vid underhängd traversskena.
Skenan levereras tillskuren så att snabbfästet kan monteras
på skenans mittersta upphängningspunkt.
Tänk på att du måste bestämma om det ska gå att
eftermontera en åkvagn innan du monterar traversskenan.
3.9 Montera spårväxlar
Spårväxlar används när man behöver byta riktning vid
förflyttningen av patienten. Spårväxeln manövreras
manuellt. Genom att skarva spårväxeln med både raka och
böjda skenor kan man få olika kombinationer.
Spårväxeln kan endast användas i kombination med
takmontering och skenor med profil S. Spårväxeln är
avsedd för takfäste av standardtyp.
När du beställer eller monterar ett enkelskensystem med
raka eller böjda skenor måste du tänka på åt vilket håll
1586749-E
