spårväxelns monteringstapp är riktad. Det finns endast en
standartyp av spårväxel. Se bilden.
Information om montering i betongtak finns i kapitel 3.2.1
Betongtak, Sida 141 (standardfästen) och kapitel 3.6.2
Skarvning av skenor för profil S, Sida 147 .
Vid skarvning av skenorna gör man ett nytt spår i skenan.
Spårväxeln levereras med ett sådant spår och de rörsprintar
som behövs medföljer i leveransen. När du monterar
skenorna på spårväxeln ska du dra åt de förmonterade
låsskruvarna på spårväxeln. Se bilden. Kontakta Invacare®
för mer information om du behöver montera spårväxeln i
andra typer av tak eller i kombination med pendlar.
OBS!
– Efter monteringen måste du kontrollera att
spårväxeln fungerar och att ändstoppen sitter
ordentligt på plats-.

3.10 Transitkoppling

Transitkopplingen används i situationer där man behöver
förflytta en person mellan rum med endast en Robin-motor.
Kopplingen manövreras elektriskt.
Transitkopplingen kan monteras i olika kombinationer av
skensystem. Den kan monteras mellan två traverssystem
eller ett traverssystem och ett enkelskensystem.
Kopplingen levereras i en standardlängd på 800 mm och
kan användas vid väggtjocklekar på upp till 170 mm.
Transitkopplingen levereras med en manöverknapp, ett
nätaggregat med två meter kabel (som måste anpassas vid
monteringen) och en bruksanvisning.
Om du behöver använda transitkopplingen i
situationer med större väggtjocklek än 170 mm ska
du kontakta Invacare.
Vid beställning av transitkoppling är det viktigt att beställa
låsfästen för skenorna i både rum 1 och 2. Vid koppling
till ett enkelskensystem, se 3.6 Skarvning av skenor,
Sida 147 . Pendlar för monteringen levereras inte med
transitkopplingen. Pendlarna måste beställas separat i rätt
längd för kopplingen.
Rekommenderad montering:
1. Transitkoppling
2. Travers-/enkelskensystem
3. Placera ut fästena
4. Slutprovning – funktions- och belastningstest
3.10.1 Anpassa hålet i väggen/dörrkarmen
FÖRSIKTIGT!
– Innan du gör hål i väggen ska du kontrollera
att väggen inte är bärande.

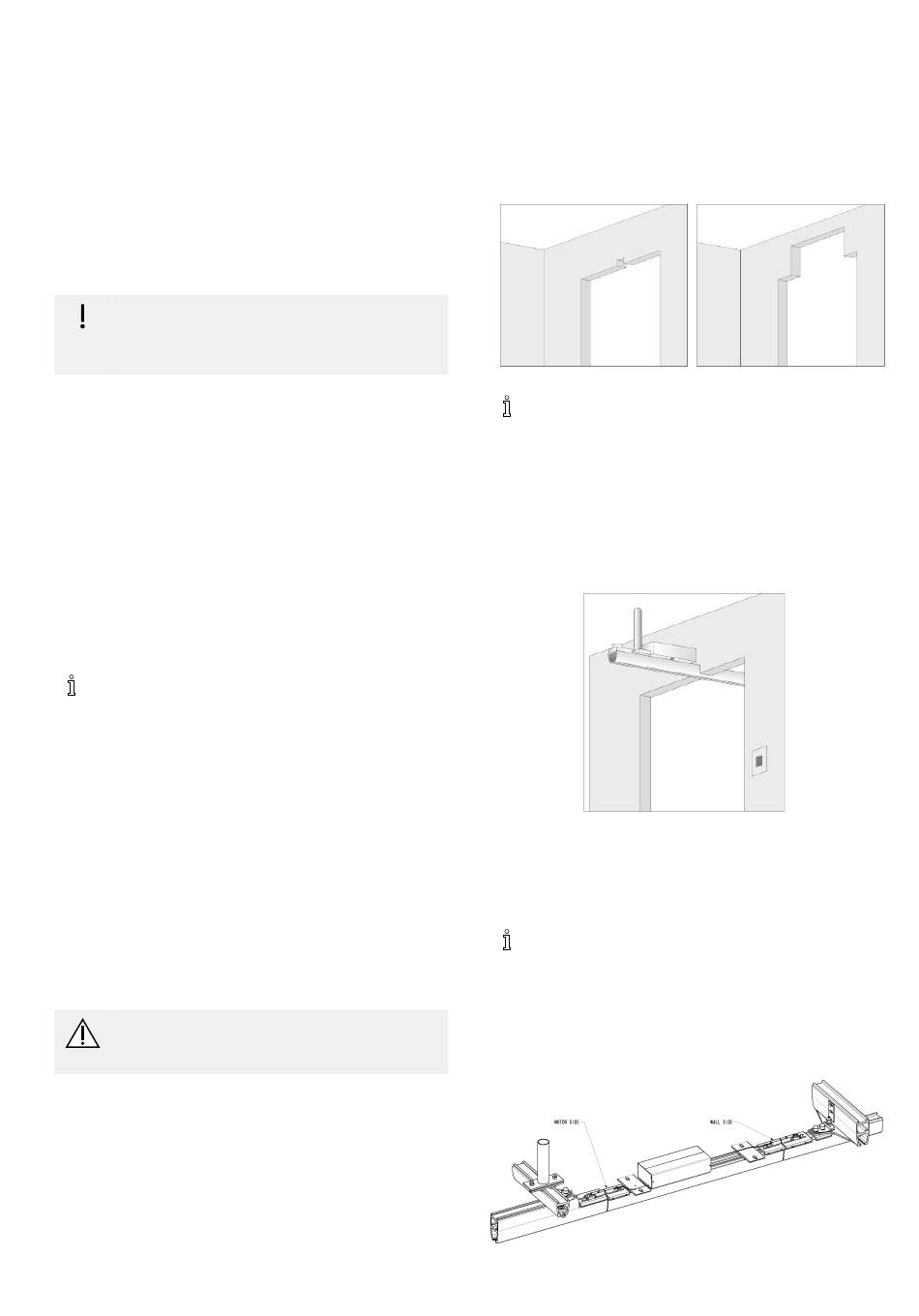

Hålet måste placeras precis i mitten av dörrkarmen:
1586749-E
Om enbart skenan ska
passera genom väggen
måste hålet vara minst
73 mm högt och 65 mm
brett.
Det bästa är om transitkopplingen kan tas med
i beräkningen redan när huset byggs. Då kan
dörröppningen byggas med optimal lyfthöjd.

3.10.2 Montera transitkopplingen

Transitkopplingen levereras med monterad motorbox,
fästen till pendlar och låsfästen. Vid leveransen är
transitkopplingen förberedd så att hela motorboxen
placeras i det ena rummet efter monteringen.
Placeringen av motorboxen och låsfästena får inte ändras
med hänsyn till funktionssäkerheten. Placeringen av
fästena till pendlarna kan ändras i den omfattning systemet
tillåter. Se måttskissen nedan.
Väggtjockleken måste kontrolleras i förväg.
När kopplingen ska monteras är det viktigt att motorboxen
placeras som planerat eftersom hela skensystemet är
tillpassat efter motorboxens placering.
Anvisningar för pendelmontering finns i kapitel 3.2.2
Betongtak med undertak, Sida 142 ..
Installation
Om ytterligare lyfthöjd
behövs måste hålet vara
större.
Om hålet är högre än
80 mm måste det vara
minst 600 mm brett så att
taklyften kan passera.
125
