Invacare® EC-Track®

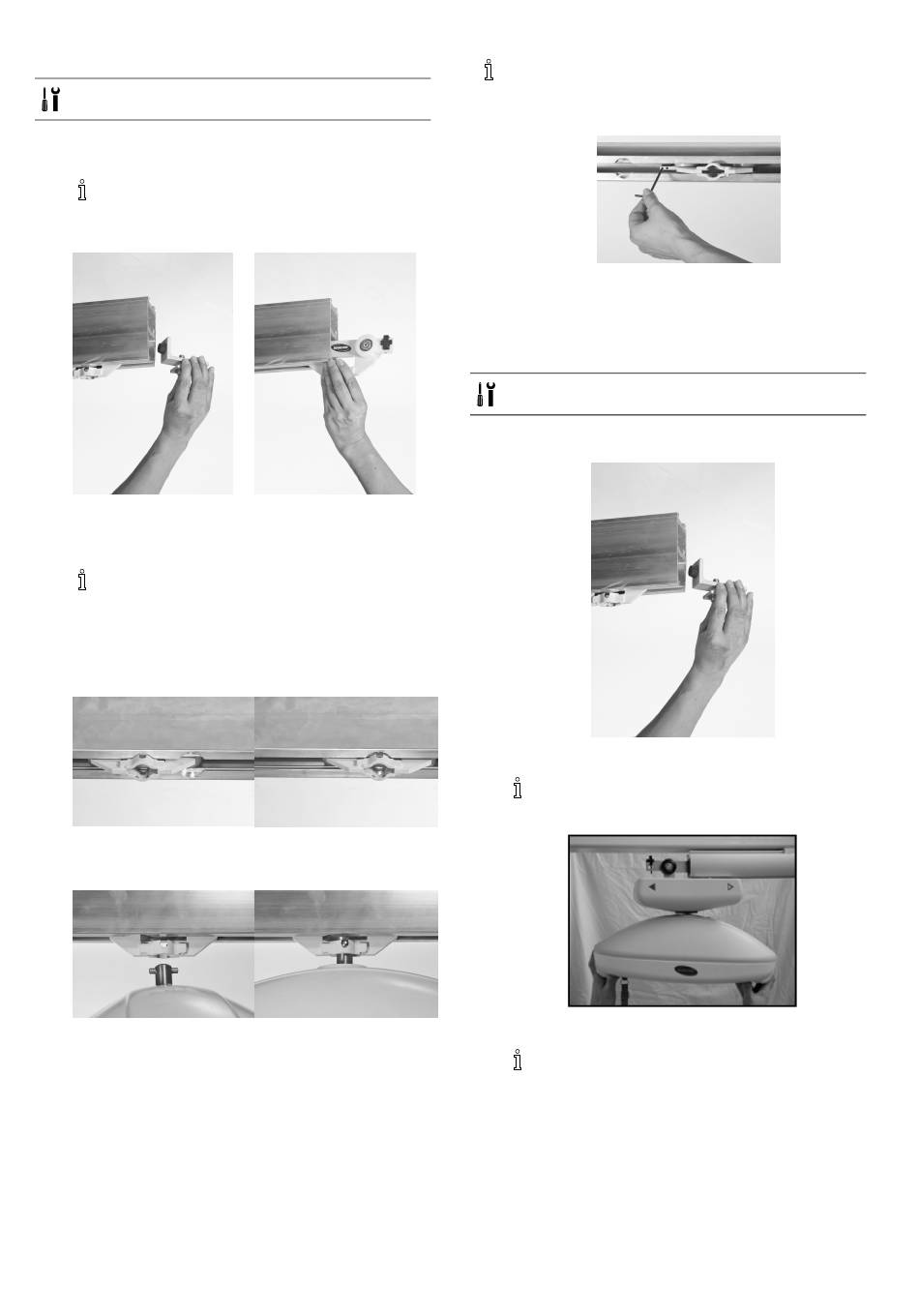

3.11.1 Montera Robin®
Verktyg: 4 mm insexnyckel, 17 mm hylsnyckel
1. När du ska montera åkvagnen måste du ta bort
ändstoppet som sitter på skensystemet.
I vissa länder/regioner måste ändstoppen
monteras med dubbla fästen. Om det finns en
extra skruv ska du ta bort den skruven först.
2. Skjut in åkvagnen i skenan (åt vilket håll som helst,
åkvagnen är symmetrisk).
3. Sätt tillbaka ändstoppet.
I vissa länder/regioner måste ändstoppen
monteras med dubbla fästen. Om en extra
skruv behövs måste du först montera den
skruven. Se även Ändstopp, Sida138 ..
4. Placera lyftåkvagnen vid den runda fördjupningen med
32 mm omkrets i skenan.
5. Lyft upp lyften och tryck in upphängningssprinten
genom öppningen i åkvagnen.
6. Vrid lyften 90 grader så att den låses fast i åkvagnen.
7. Anslut handkontrollen.
8. Justera längden på nödstopps-/nödsänkningsbandet så
att det är inom räckhåll för användaren.
128
Om åkvagnen rör sig trögt eller kommer i
självrullning på grund av att skenupphängningen
inte är balanserad ska du justera friktionsbromsen
med en 4 mm insexnyckel.
3.11.2 Montera Robin® Mover
Eftersom åkvagnen är inbyggd i lyften kan den inte
förmonteras i skenan.
Verktyg: 4 mm insexnyckel, 17 mm hylsnyckel
1. Ta bort ändstoppet.
2. Skjut in lyftens hjul i skenan.
Lyftens riktning spelar ingen roll vid
monteringen.
3. Sätt i ändstoppet.
Dra åt bulten till 30 Nm.
1586749-E
