a. Montez le crochet de câble de la poignée de
frein C sur le support du câble du frein D.
b. Montez le câble sur le frein D et serrez la vis G.
c. Montez la rondelle de fixation H sur le châssis.
La rondelle de fixation H est placée dans
différentes positions selon la taille de la
roue arrière.
d. Montez la roue avec le frein sur le châssis et serrez
les écrous.
3.
Plaque de dossier
a. Enfilez le câble de
frein I à l'intérieur
de la fixation de
dossier J.
b. Placez le câble de
frein I dans les
clips sur les tubes de
dossier.
La position de l'unité de freinage dépend de la
taille de la roue arrière.

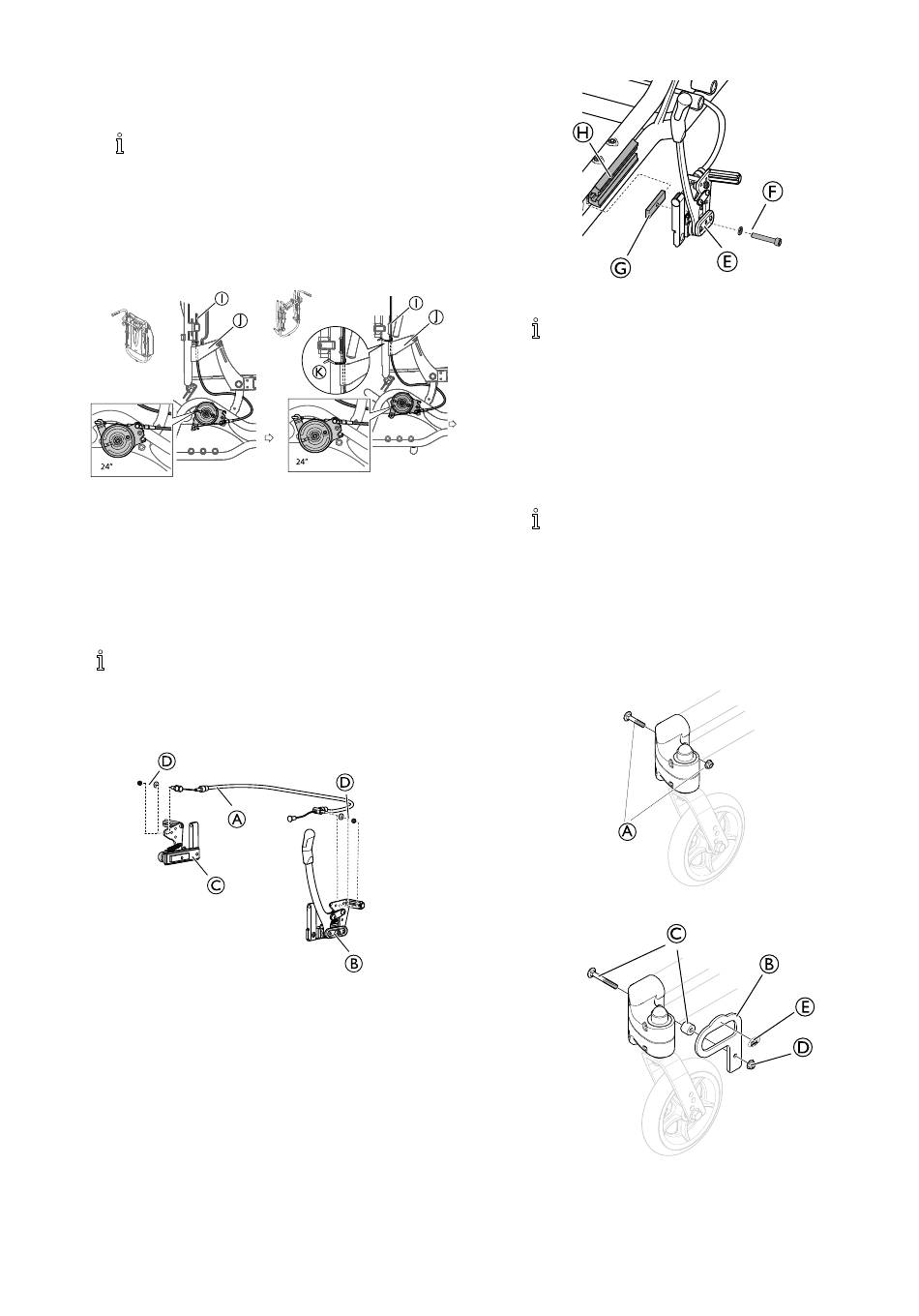

2.14 Montage du câble du frein à main
D
C
1. Fixez le câble A aux deux côtés du frein à main B
et C.
2. Fixez le câble au moyen de l'écrou et de la rondelle D.
1582461-I
dossier réglable
a. Enfilez le câble de
frein I à l'intérieur
de la fixation de
dossier J.
b. Fixez le câble de frein
I avec une boucle sur
les tubes de dossier
K.
D
A
B
2.15 Montage du frein à main
1. Fixez le frein E à l'écrou de fixation G.
Selon la configuration, l'écrou de fixation G
doit être placé dans la fixation H avant de
fixer le frein.
2. Fixez l'écrou de fixation G à l'aide de la vis et de la
rondelle F.
3. Fixez le frein E et l'écrou de fixation G à la fixation
du châssis H.
4. Réglez la distance entre le patin de frein et la roue
arrière.
5. Réglez l'effet de freinage.
Consultez la section « Réglage du frein » pour
plus d'informations.
6. Serrez la vis F.
7. Répétez la procédure de l'autre côté.
2.16 Montage de la fixation de
transport et de verrouillage des roulettes
Sans dispositif de verrouillage des roulettes
A
1. Retirez et jetez la vis et l'écrou A.
2. Montez la fixation de transport B.
3. Positionnez la fixation à l'aide de la vis, de
l'entretoise C et de l'écrou D.
4. Serrez l'écrou à un couple de 9 ± 1 Nm.
5. Apposez l'étiquette E sur la fixation de transport.
Montage
