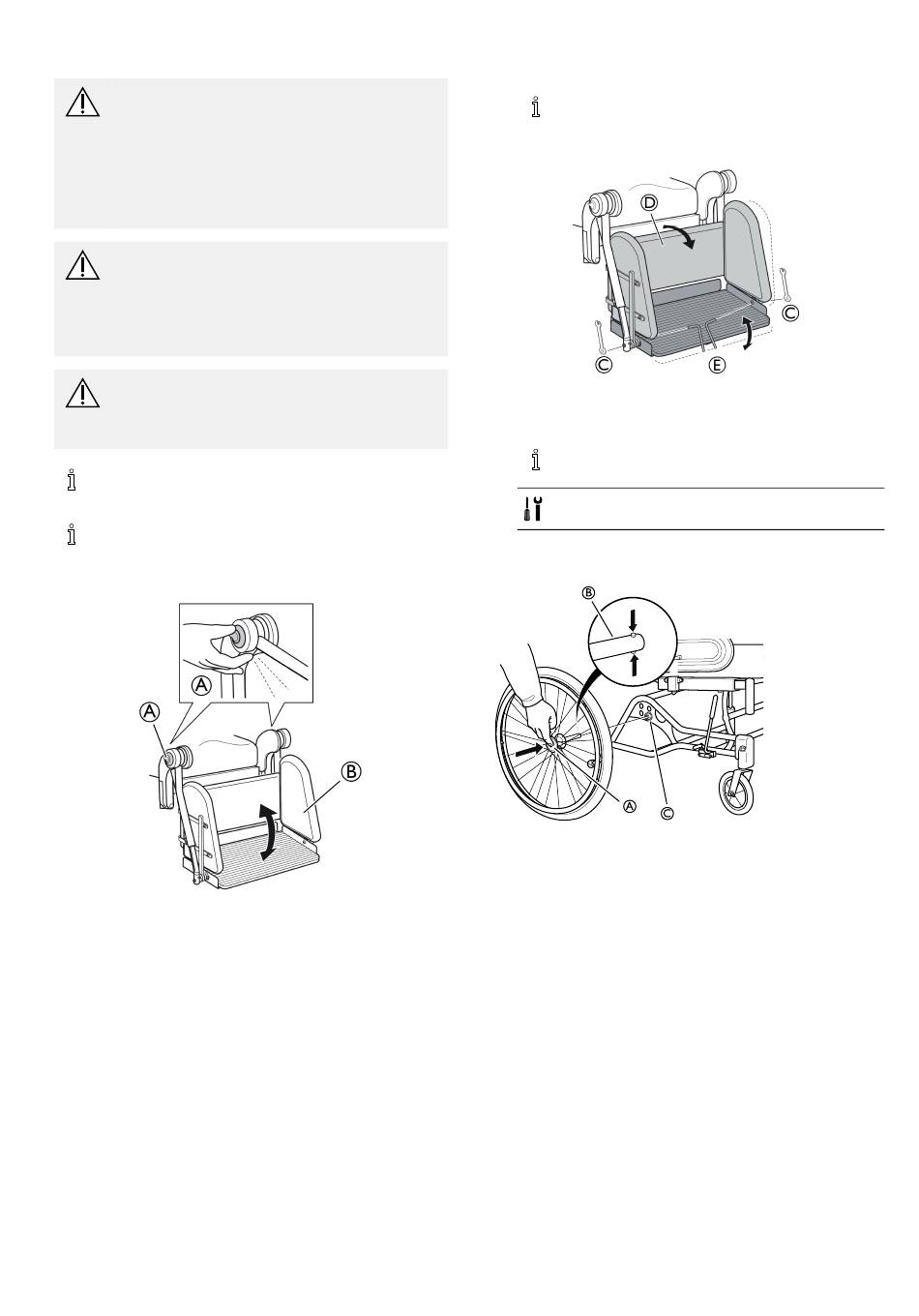

3.11 Unité pédales
AVERTISSEMENT !
Risque de blessure
– Pour l'utilisation de l'unité pédales, les
paramètres et les réglages des accessoires
et du fauteuil roulant, doivent toujours être
effectués par du personnel agréé ou par
une personne compétente maîtrisant les
techniques d'assise et de positionnement.
AVERTISSEMENT !
Risque de blessure
L'utilisateur risque de chuter en s'asseyant dans
ou en sortant du fauteuil roulant.
– Lors de l'utilisation de l'unité pédales, il est
recommandé d'utiliser un dispositif de levage.
AVERTISSEMENT !
Risque de blessures et de dégâts matériels.
– Maintenir l'unité pédales pour la fixer avant
de relâcher les leviers, sinon elle tombera.
Ne retirez pas l'unité pédales du fauteuil roulant en
utilisation, sauf si celle-ce doit être remplacée.
Le réglage de l'unité pédales doit être effectué par
deux personnes.
Réglage de la position
1. Appuyez sur les poignées de déverrouillage A.
1582461-I
2. Réglez la position de l'unité pédales B.
3. Relâchez les poignées de déverrouillage A.
Vérifiez que l'unité pédales est bloquée en
position.
Réglage de l'angle
1. Desserrez les écrous C.
2. Réglez l'unité pédales D sur l'angle souhaité.
3. Resserrez les écrous C.
Fixez la vis avec la clé Allen E et desserrez
l'écrou avec la clé C.
Clé de 10 mm + clé Allen de 4 mm
3.12 Roues arrière
B
A
1. Appuyez sur le bouton de déverrouillage rapide A.
2. Tirez la roue arrière en la maintenant bien droite
et retirez la roue et l'axe B de la fixation de roue
arrière C.
Réglages et mises au point
C
