Invacare® Etude Plus® HC
3 Réglages (Mise en service)
3.1 Réception du lit
Lorsque vous recevez le lit, vérifiez l'emballage. Si le lit
est endommagé à la livraison, veuillez vous reporter aux
conditions de livraison.

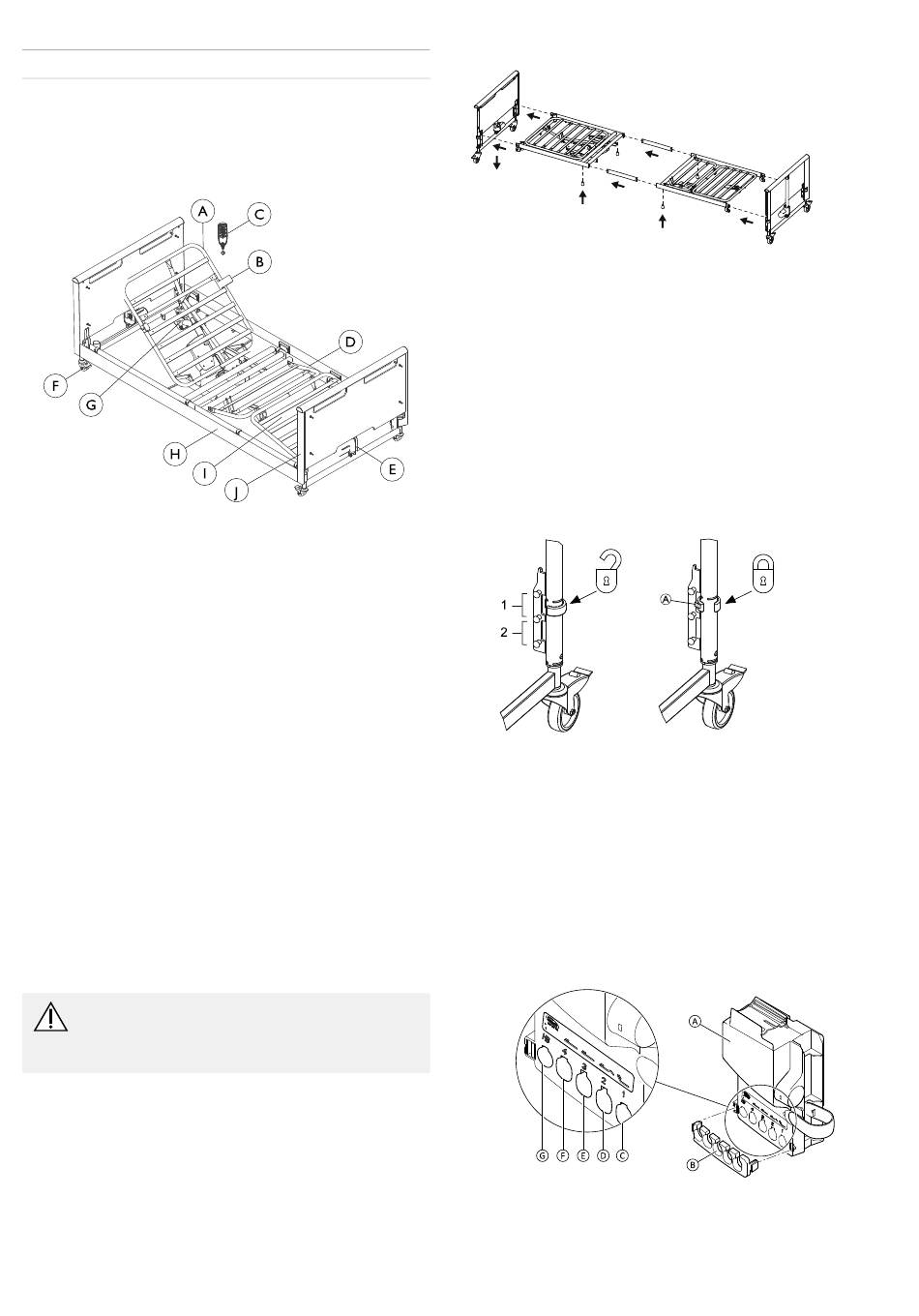

Contenu
A Relève-buste (partie tête du plan de couchage)
B Cale matelas
C Télécommande
D Section cuisses/jambes (partie pieds du plan de
couchage)
E Moteur, panneau
F Roulettes
G Moteur, relève-buste
H Panneau latéral en bois
I Moteur, section cuisses
J Panneau
En option
• Poignée de support
• Support pivotant
• Barrière latérale
• Potence
• Extension de plan de couchage
• Batterie de secours

3.2 Montage du lit

AVERTISSEMENT !
– Après chaque montage, vérifiez que tous les
raccords sont bien serrés et que toutes les
pièces fonctionnent correctement.
30
Plan de couchage
1. Insérez les deux tiges dans la partie tête du plan de
couchage. Les tiges doivent être placées de manière à
ce que l'une d'entre elles dépasse plus du tube latéral
que l'autre.
2. Serrez légèrement les deux vis moletées.
3. Poussez la partie pieds du plan de couchage contre les
deux tiges.
4. Serrez à l'aide de deux vis moletées.
5. Serrez complètement les deux vis moletées situées dans
la partie tête du cadre.
6. Tournez les quatre supports du plan de couchage vers
le haut.
7. Tournez la poignée de la section jambes vers le haut.
8. Appuyez sur le support A des bagues de verrouillage*
et mettez les bagues de verrouillage situées sur les
panneaux du lit en position « ouverte ».
1
2
9. Insérez le plan de couchage dans les panneaux du lit
en le poussant fermement.
10. Assurez-vous que les panneaux du lit sont à la même
hauteur. Il est possible de mettre le lit en position haute
(1) ou en position basse (2).
11. Mettez les bagues de verrouillage en position « fermée ».
* Les bagues de verrouillage permettent d'éviter que le plan
de couchage ne se détache accidentellement des panneaux
du lit.
3.3 Unité centrale
L'unité centrale est fixée au moteur du relève-buste.
L'unité centrale A est munie d'une came de blocage B et
d'une étiquette sur laquelle figurent les symboles indiquant
l'emplacement où la fiche des moteurs doit être branchée :
A
