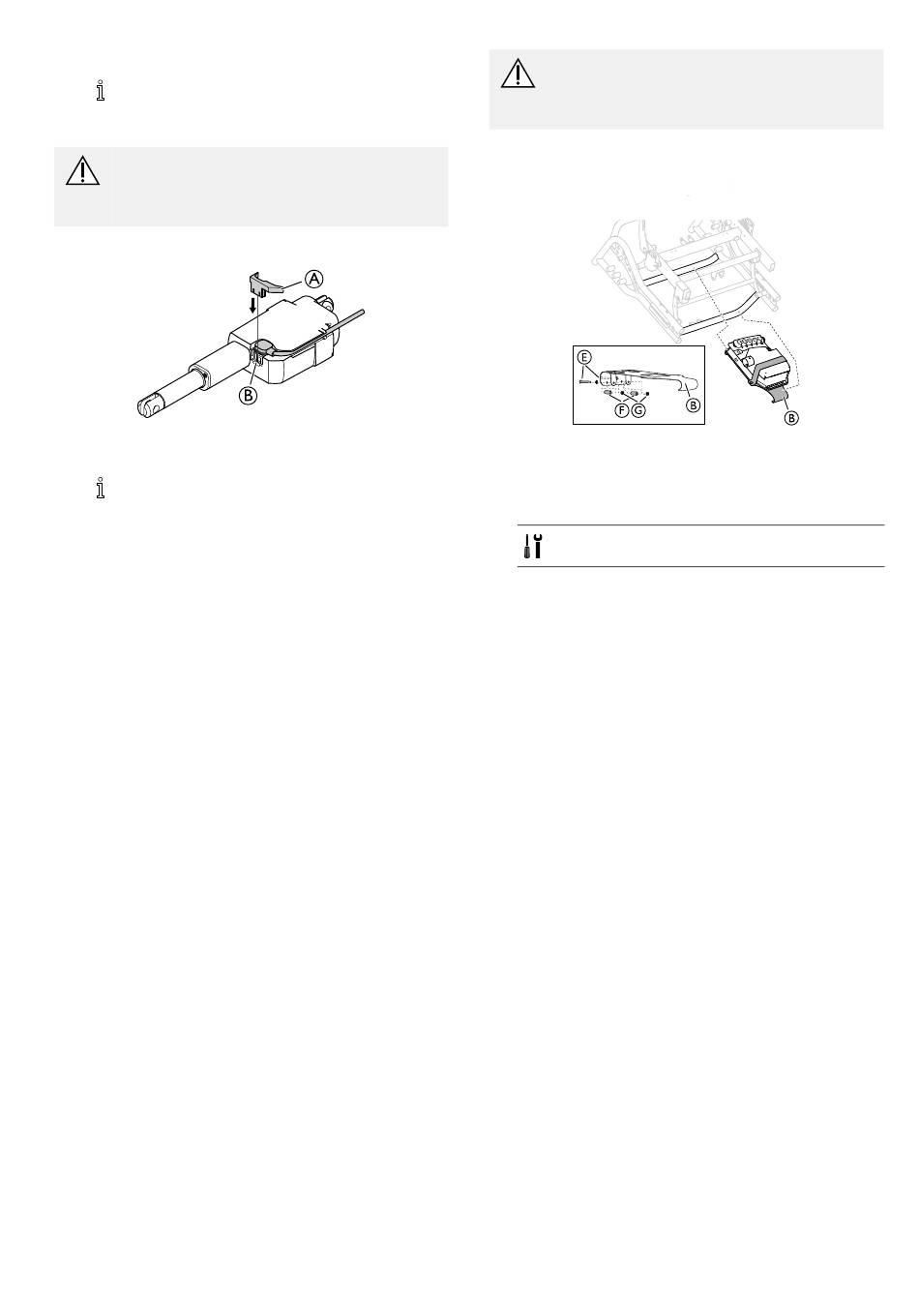

1. Desserrez le verrou de câble A.
Utilisez un tournevis pour desserrer le verrou
de câble.
2. Retirez le verrou de câble du vérin.
ATTENTION !
Endommagement du produit
– Lorsque vous retirez un verrou de câble, vous
devez le remplacer par un neuf.
Montage du verrou de câble
1. Placez le câble dans le support C sur le vérin
d'inclinaison du siège.
Vérifiez que le câble est complètement enfoncé
dans le support avant d'ajouter le verrou de
câble B.
2. Fixez le verrou de câble B en le poussant en place sur
le vérin d'inclinaison du siège.
1582461-I
A
B
ATTENTION !
Risque d'endommagement du produit
– Vous devez monter le verrou de câble lors du
lavage du fauteuil roulant.
2.17.3 Montage de l'unité centrale
1. Montez sur le châssis la fixation B avec l'unité
centrale fixée.
2. Sécurisez la fixation B au moyen des vis et des
rondelles E, des manchons F et des écrous G.
3. Serrez les vis.
Clé Allen de 3 mm / clé de 8 mm
Montage
15
