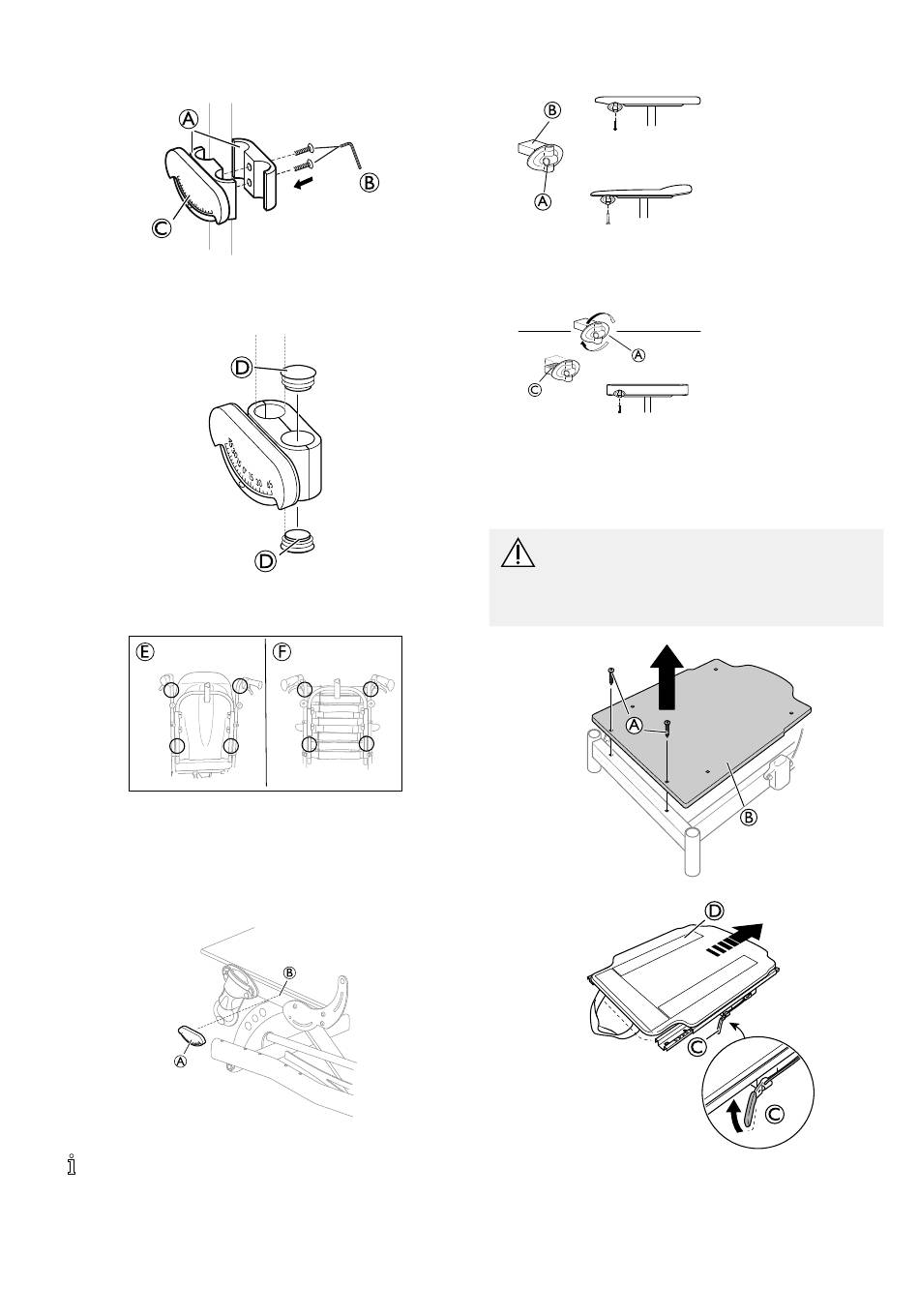

2.4 Niveau de dossier

1.
A
C
Posez les fixations A avec le niveau Csur la barre ou
les poignées de manœuvre ou sur les tubes du dossier
et serrez les vis B.
2.
Placez les bouchons d'extrémité D dans les trous
vides.
3.
Placez le niveau de l'angle du dossier sur la barre ou
la poignée de manœuvre, ou sur les tubes du dossier,
comme indiqué sur l'illustration E ou F ci-dessus.
2.5 Niveau de siège
1.
A
Placez le niveau de siège A sur l'armature du siège B.
Le niveau doit être placé sur le côté gauche.
1582461-I
B
B

2.6 Fixation de la tablette

1.
B
A
Montez la fixation de la tablette A avec la partie
fixation vers l'extérieur. La surface unie B de la
fixation doit être placée vers le haut lorsque la tablette
est utilisée sur des accoudoirs minces.
2.
A
C
Pour monter la fixation de la tablette A sur des
accoudoirs larges, retournez la fixation, la surface à
motifs C doit désormais se trouver vers le haut.
2.7 Montage du siège coulissant
AVERTISSEMENT !
Risque de blessure
– Veillez à ne pas vous pincer les doigts lors du
déplacement vers l'avant et vers l'arrière du
siège coulissant.
1.
A
Desserrez et retirez les vis A et la plaque d'assise B.
2.
Appuyez sur la poignée de déverrouillage C et poussez
le siège coulissant D vers l'arrière.
Montage
B
7
