13. Montez les extensions de châssis K sur les tubes du
châssis.
14. Serrez les vis à 18 Nm.
15. Remontez les roulettes H dans les nouvelles fixations
de roulettes J.
16. Montez les fixations de roulettes J sur le châssis.
17. Serrez l'écrou à 10 Nm.
18. Montez les nouveaux dispositifs anti-bascule L.
• Clé à douille de 10 + 19 mm
• Clé Allen de 5 mm

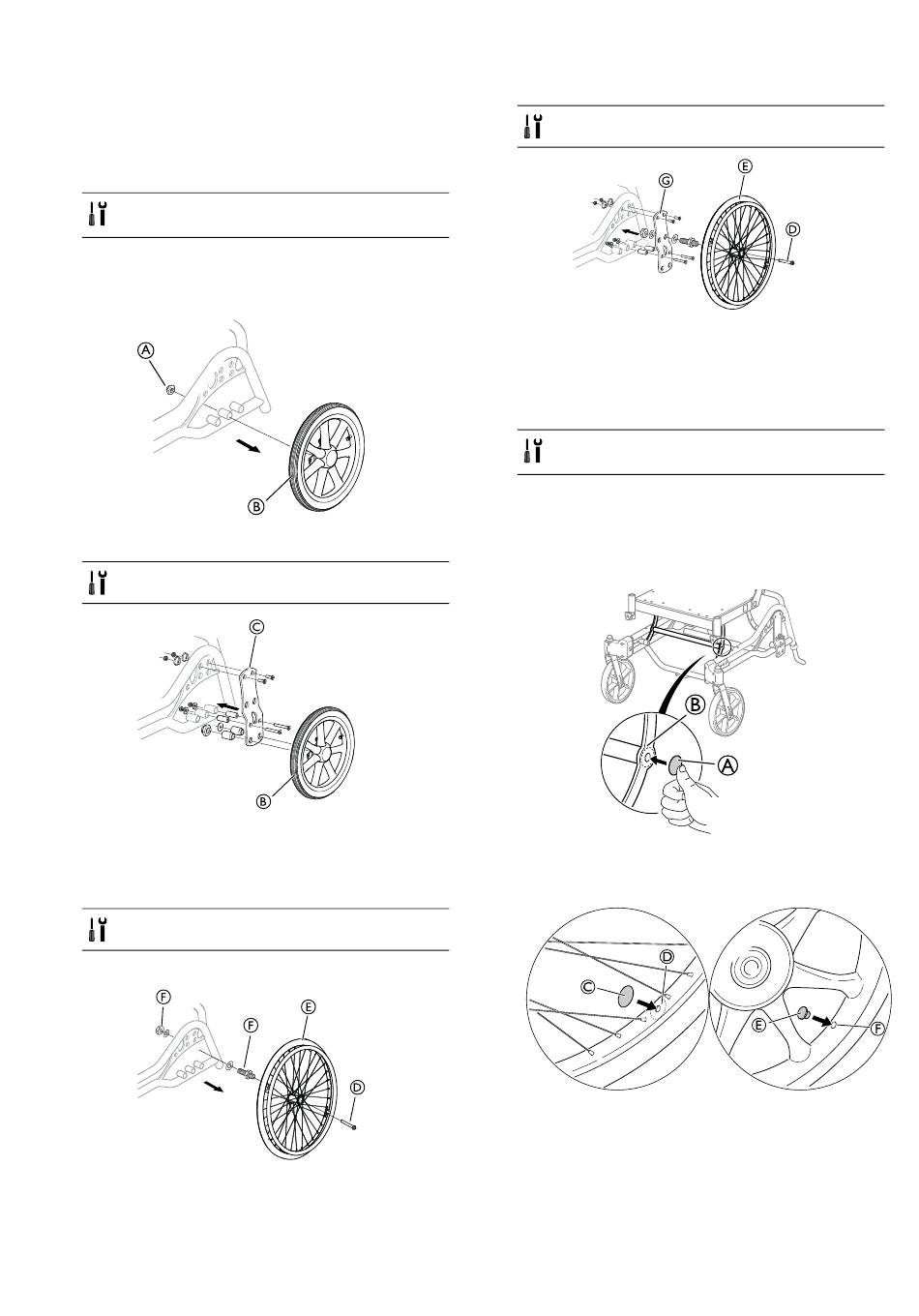

2.20.1 Fixation de roue arrière — Azalea Tall
Roues 16 pouces
A
1. Desserrez et retirez l'écrou A.
2. Retirez l'écrou B.
Clé fixe de 19 mm
1. Fixez la nouvelle plaque de roue arrière C ainsi que
les vis, écrous et manchons.
2. Serrez les vis à 10 Nm.
3. Remontez la roue B.
4. Répétez la procédure du côté opposé.
Clé Allen de 4 mm
Roues 22–24 pouces
1582461-I
B
1. Appuyez sur la goupille de démontage rapide D.
2. Retirez la roue arrière E.
3. Desserrez et retirez l'écrou et la vis F.
Clé fixe de 24 mm
1. Fixez la nouvelle plaque de roue arrière D ainsi que
les vis, écrous et manchons.
2. Serrez les vis à 10 Nm et les écrous à 40 ± 5 Nm.
3. Remontez la roue E et la goupille de démontage
rapide D.
4. Répétez la procédure du côté opposé.
• Clé Allen de 4 mm
• Clé fixe de 24 mm
2.21 Kit de lavage étanche
1.
Ajoutez les premiers autocollants A sur les orifices du
tube transversal B sur les deux côtés.
2.
Roues 20–24 pouces
Ajoutez le second autocollant C ou le bouchon mâle
E sur le trou d'écoulement sur les roues D ou F.
Montage
B
A
Roues 16 pouces
