Rea® Azalea®
6.
Réinstallez le coussin et la housse.
7.
Abaissez les poignées de manœuvre et serrez les
manettes.

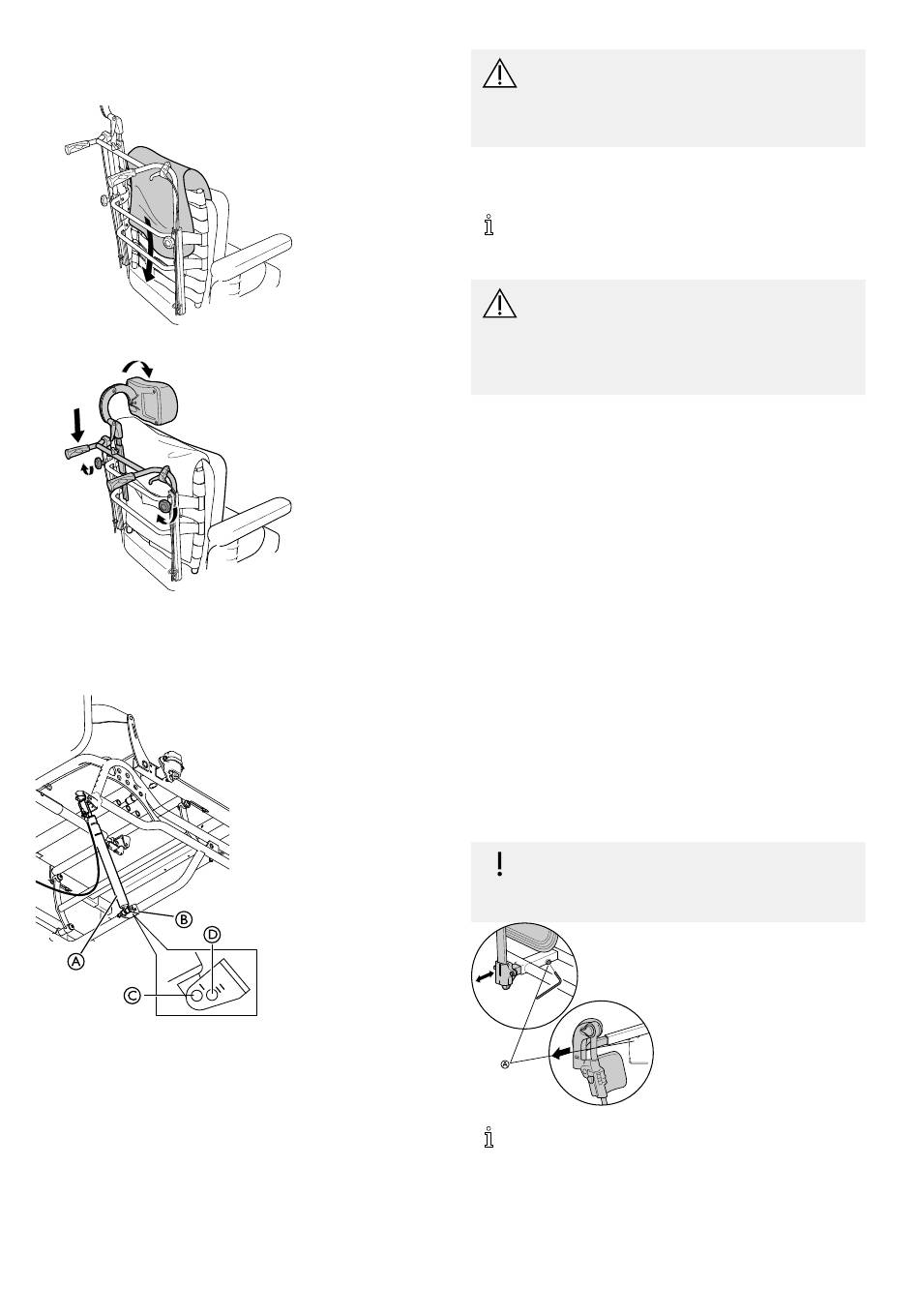

3.4.2 Réglage de l'angle du modèle Azalea Max
B
D
A
C
Ressort pneumatique
A
Fixation du châssis
B
Position du ressort pneumatique en cas d'utilisation
C
d'une inclinaison électrique
Position du ressort pneumatique en cas de
D
non-utilisation d'une inclinaison électrique
Il est possible de modifier l'éventail d'angles disponibles
pour le siège en modifiant la position du ressort
pneumatique sur la fixation du châssis.
24
AVERTISSEMENT !
Risque de détérioration
Montage incorrect du ressort pneumatique
– Cette procédure ne peut être réalisée que par
un technicien de maintenance.
D'autres modèles Azalea peuvent indifféremment utiliser
l'une ou l'autre des positions du ressort (C ou D).
En cas d'utilisation d'une inclinaison électrique,
toutefois, seule la position C du ressort
pneumatique peut être utilisée.
AVERTISSEMENT !
Risque de pincement
– Faites basculer le fauteuil roulant sur le côté
avant de desserrer le ressort pneumatique sur
la fixation du châssis. Sinon, vous risqueriez
de vous pincer.
Angles obtenus :
Position du vérin -1 — +23 degrés
pneumatique C avec
roues arrière 16
pouces :
Position du vérin -1 — +23 degrés
pneumatique C avec
roues arrière 24
pouces :
Position du vérin +1 — +24 degrés
pneumatique D avec
roues arrière 16
pouces :
Position du vérin +1 — +24 degrés
pneumatique D avec
roues arrière 24
pouces :
3.5 Modification du réglage —
accoudoir/repose-jambes
Risque de mauvais réglage
– N'appuyez pas sur l'accoudoir/le
repose-jambes lorsque vous resserrez
la vis.
A
Après une certaine période d'utilisation, il est
possible que les vis A aient besoin d'être resserrées
(12 Nm).
