Invacare® Modulite

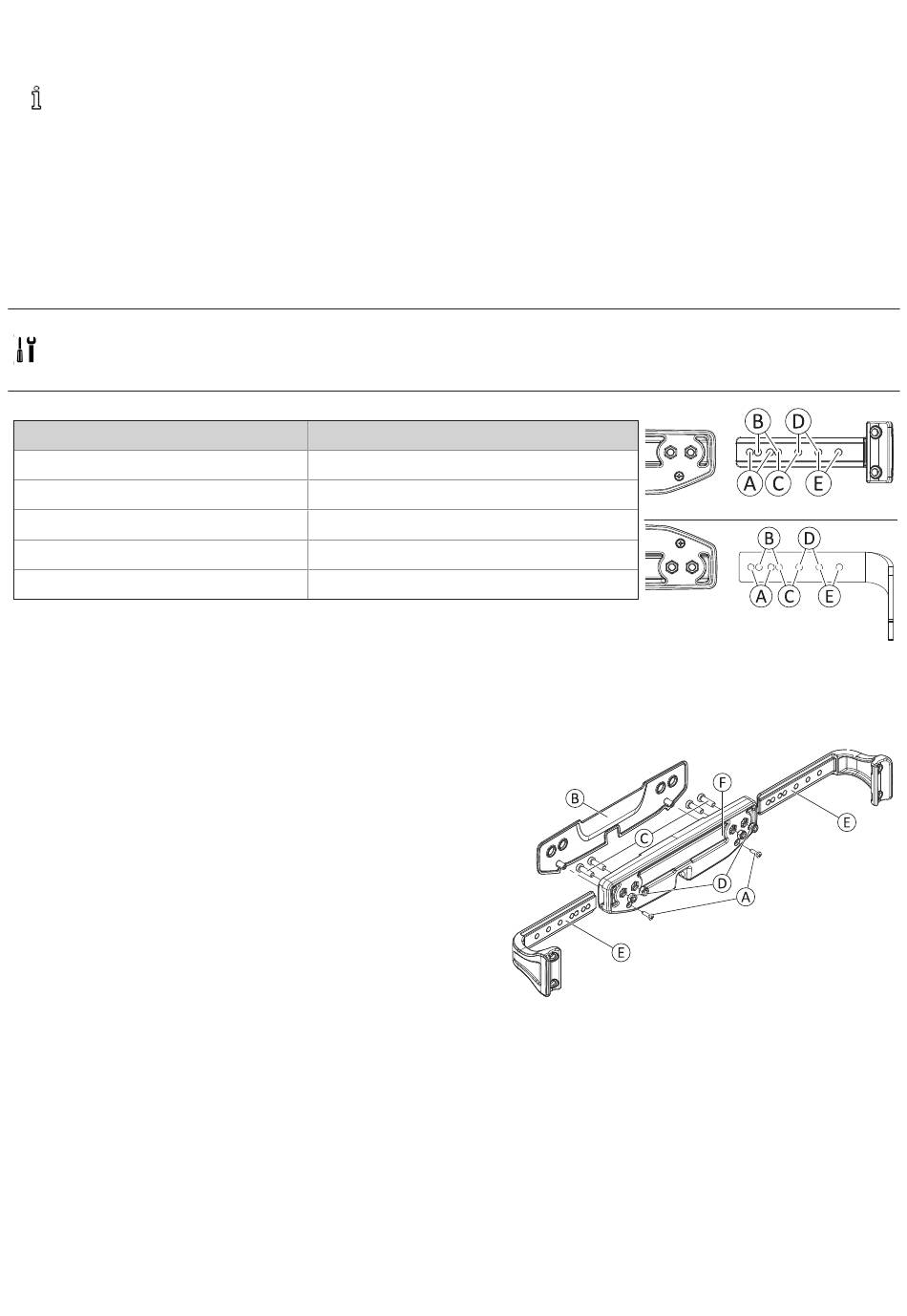

5.2.3 Réglage de la largeur du dossier
La largeur de dossier de 550 mm ne peut pas être réinstallée. Contactez Invacare pour plus d'informations.
Le réglage de la largeur du dossier s'effectue en plusieurs étapes :
1. Réglage des montants arrière.
2. Réglage du dossier.
a. Dossier à tension réglable, voir 5.2.4 Réglage du dossier à tension réglable, à la page 21.
b. Dossier Flex3, voir 5.2.5 Réglage du dossier Flex3, à la page 21.
3. Remplacement du coussin de dossier (disponible en différentes largeurs).
Lors de la modification de la largeur du dossier, la largeur d'assise doit également être adaptée en conséquence, voir 5.2.1
Réglage de la largeur d'assise, à la page 15.
Clé Allen de 3 mm
l
Clé Allen de 5 mm
l
Clé de 13 mm
l
Position de la vis
A
B
C
D
E
* Les montants arrière du siège Flex3 s'ajustent uniquement jusqu'à une largeur d'assise de
480 mm. Les 50 mm restants sont réglés via les plaques de dossier.
1. Retirez le coussin de dossier.
2. Desserrez les sangles du dossier à sangle ou retirez les plaques du dossier Flex3.
3. Retirez le dossier du support de montage du dossier.
4. Desserrez et retirez les deux vis A des deux supports de fixation F.
5. Retirez les carénages B des deux supports de fixation F.
6. Desserrez et retirez les boulons C et les écrous D des deux
supports de fixation F.
7. Réglez la fixation de dossier E en fonction de la nouvelle largeur de
dossier en vous reportant au tableau ci-dessus.
8. Insérez les boulons C et serrez-les à l'aide des écrous D.
9. Installez les carénages B.
10. Insérez et serrez les vis A.
11. Installez le dossier sur le support de montage.
12. Réglez les sangles du dossier à sangle en fonction de la nouvelle largeur ou installez le dossier Flex 3 réglé.
13. Installez le coussin de dossier.
14. Testez toutes les fonctions.
20
Largeur du dossier
550 mm (en option)
530 mm*
480 mm
430 mm
380 mm
Support de fixation du vérin supérieur.
Support de fixation du vérin inférieur.
Le support de fixation du vérin supérieur sert d'exemple.
