Invacare® Modulite
11    Commande mentonnière
11.1    Maintenance
Veillez à ce que tous les composants électroniques soient exempts de poussière, de saletés et de liquides. Pour nettoyer le
l
produit, utilisez un chiffon humidifié dans de l'eau chaude savonneuse. N'utilisez pas de produits chimiques, de solvants ni
d'agents de nettoyage abrasifs qui risqueraient de détériorer le produit.
Une fois par mois, contrôlez tous les composants du véhicule pour vous assurer que des éléments tels que les connecteurs, les
l
bornes ou les câbles ne sont pas desserrés, endommagés ou corrodés. Assurez-vous que tous connecteurs sont correctement
appariés. Serrez tous les câbles dans un dispositif de retenue pour éviter de les abîmer. Remplacez les composants
endommagés. Recherchez la présence d'éventuels corps ou matières étrangers et retirez-les, le cas échéant.
Tous les six mois, testez toutes les fonctions des systèmes de commande pour vous assurer qu'elles fonctionnent
l
correctement.
AVIS !
Risque de détérioration du manipulateur
Un composant électronique ne renferme aucune pièce susceptible d'être réparée par l'utilisateur.
— N'essayez jamais d'ouvrir un boîtier ni d'effectuer une réparation : la garantie serait en effet annulée et la sécurité
du système risquerait d'être compromise.
En cas de détérioration quelconque d'un composant ou de dommage interne (suite à une chute, par exemple), faites
contrôler l'appareil par un technicien qualifié avant de l'utiliser.
En cas de doute, consultez votre revendeur Invacare le plus proche.
11.2    Remplacement des composants
11.2.1    Remplacement des joysticks/interrupteurs
AVIS !
Risque de détérioration des vis
Si vous serrez les vis à un couple inapproprié, elles risquent de se desserrer ou de s'abîmer.
— Serrez les vis à un couple de 3 Nm ± 10 %.
Clé Allen de 3 mm (manipulateur RJM/RJM—LF)
l
Clé Allen de 4 mm (tous les autres composants)
l
Clé dynamométrique 0 Nm — 20 Nm (ou équivalent)
l

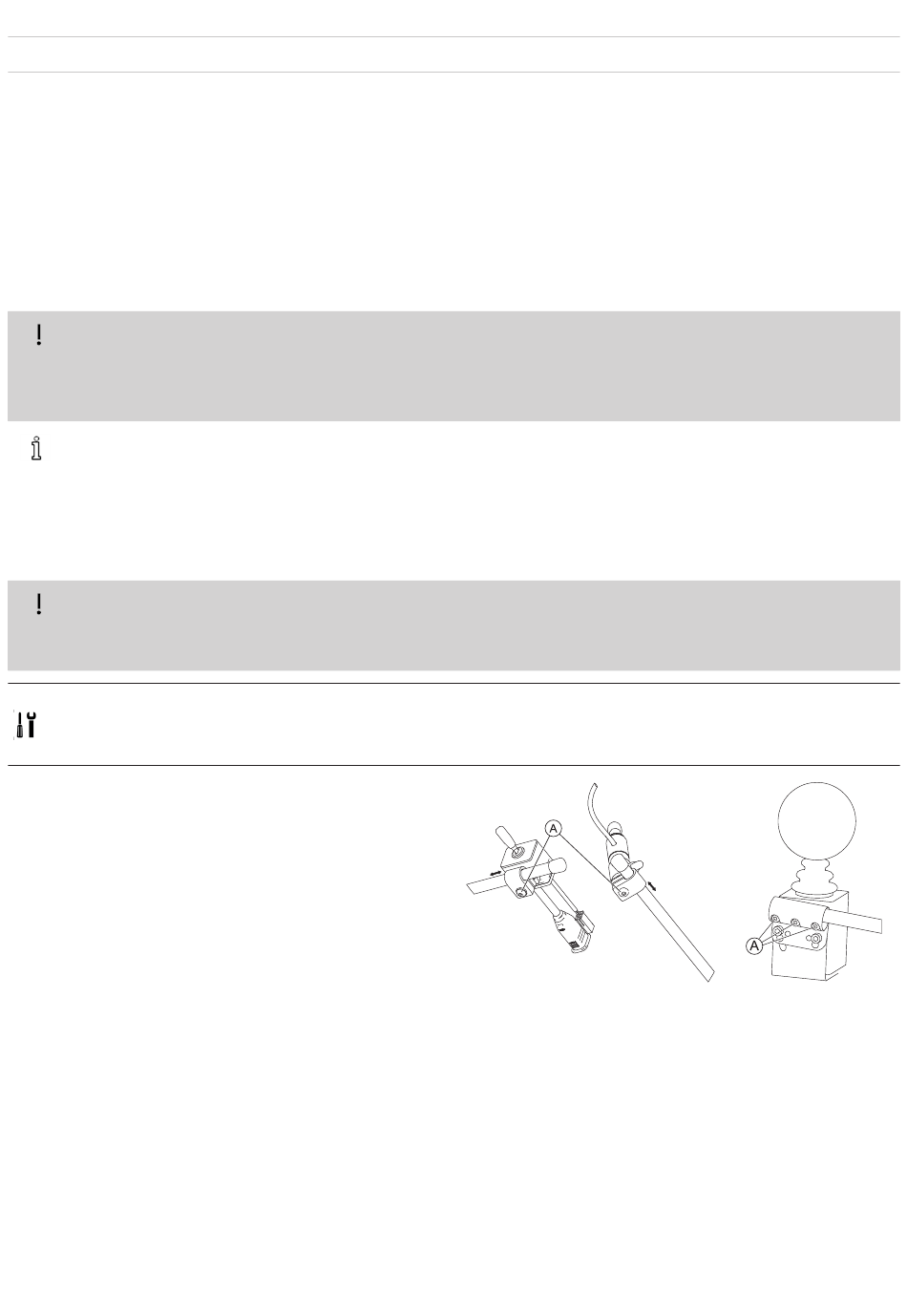

1. Retirez les embouts.
2. Desserrez les vis A.
3. Retirez le joystick/commutateur de la liaison.
4. Installez les pièces en reprenant la procédure en sens inverse.
5. Testez toutes les fonctions.
44
1608031-L
