Invacare Modulite Manuel De Maintenance page 69

Remplacement du support de réglage de la hauteur
L'assemblage de l'AVIVA RX sert d'exemple.
ATTENTION !
Risque de pincement des mains et des pieds à cause du poids du fauteuil roulant électrique
— Faites attention à vos mains et vos pieds.
— Utilisez des techniques de levage appropriées.
ATTENTION !
Risque de déplacement incontrôlé du fauteuil roulant électrique
— Éteignez le module d'alimentation.
— Embrayez le moteur.
— Avant de soulever le fauteuil roulant électrique, fixez les roues en les bloquant au moyen de cales.
— Empêchez tout basculement du fauteuil roulant électrique en le surélevant au moyen d'un dispositif de levage de
longueur et d'épaisseur suffisantes au-dessous du bloc batterie. Si le dispositif de levage est trop court ou trop haut,
le fauteuil roulant électrique risque malgré tout de basculer.
Clé Allen de 4 mm
l
Dispositif de levage
l

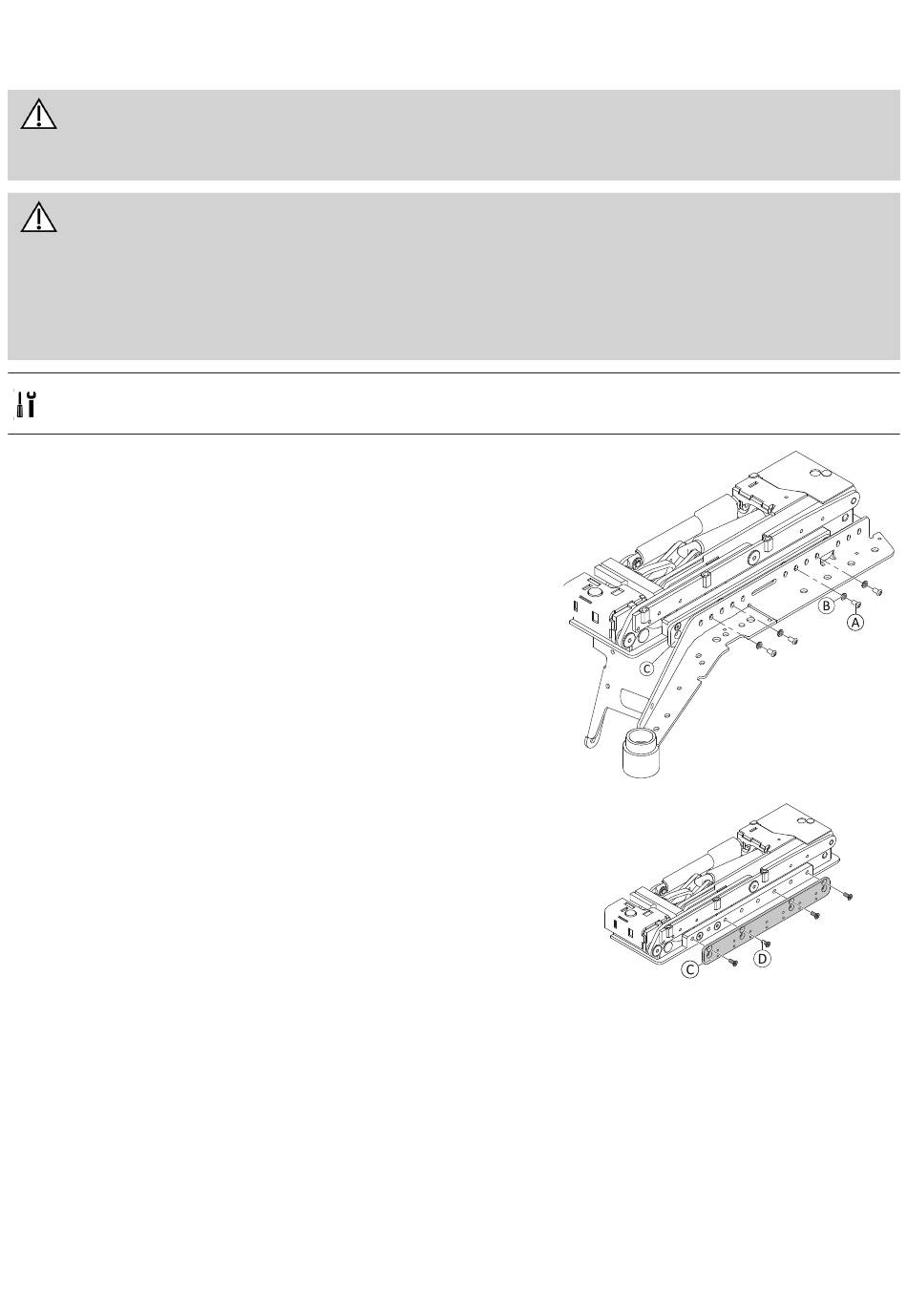

1. Débranchez tous les câbles des modules électroniques reliant l'assise au
châssis.
2. Desserrez et retirez les vis A et les rondelles B des deux côtés.
3. Retirez le siège, y compris les supports C du châssis.
4. Placez le siège sur les dispositifs de levage.
5. Desserrez et retirez les vis D des deux côtés.
6. Remplacez les supports C des deux côtés.
7. Réinstallez les vis. Serrez les vis.
8. Placez le siège, y compris les supports, sur le châssis.
9. Changez la position d'assise en fonction de la profondeur d'assise requise,
voir le manuel de maintenance correspondant du fauteuil roulant
électrique.
10. Installez les vis A et les rondelles B. Serrez les vis.
11. Branchez tous les câbles.
12. Testez toutes les fonctions.
1608031-L
15 Interface d'assise / Châssis
69
