14.3.3 Remplacement du vérin du dispositif de levage (type TS)
Tournevis plat de 6 mm de large
l
Gros tournevis
l
Tournevis plat
l
Lors du démontage, veillez à ne pas égarer les petites pièces comme les vis et les rondelles. Déposez-les correctement pour
pouvoir les remonter dans l'ordre voulu par la suite.
1. Retirez les repose-jambes.
2. Placez le dispositif de levage dans la position la plus haute, si possible.
En cas d'impossibilité d'élévation du dispositif de levage, vous
pouvez retirer un carénage sur le côté arrière supérieur du
module. Vous aurez ainsi accès à la fixation inférieure du vérin.
3. Éteignez le module d'alimentation.
4. Fixez bien le siège.
5. Retirez les serre-câbles.
6. Débranchez le câble du vérin.

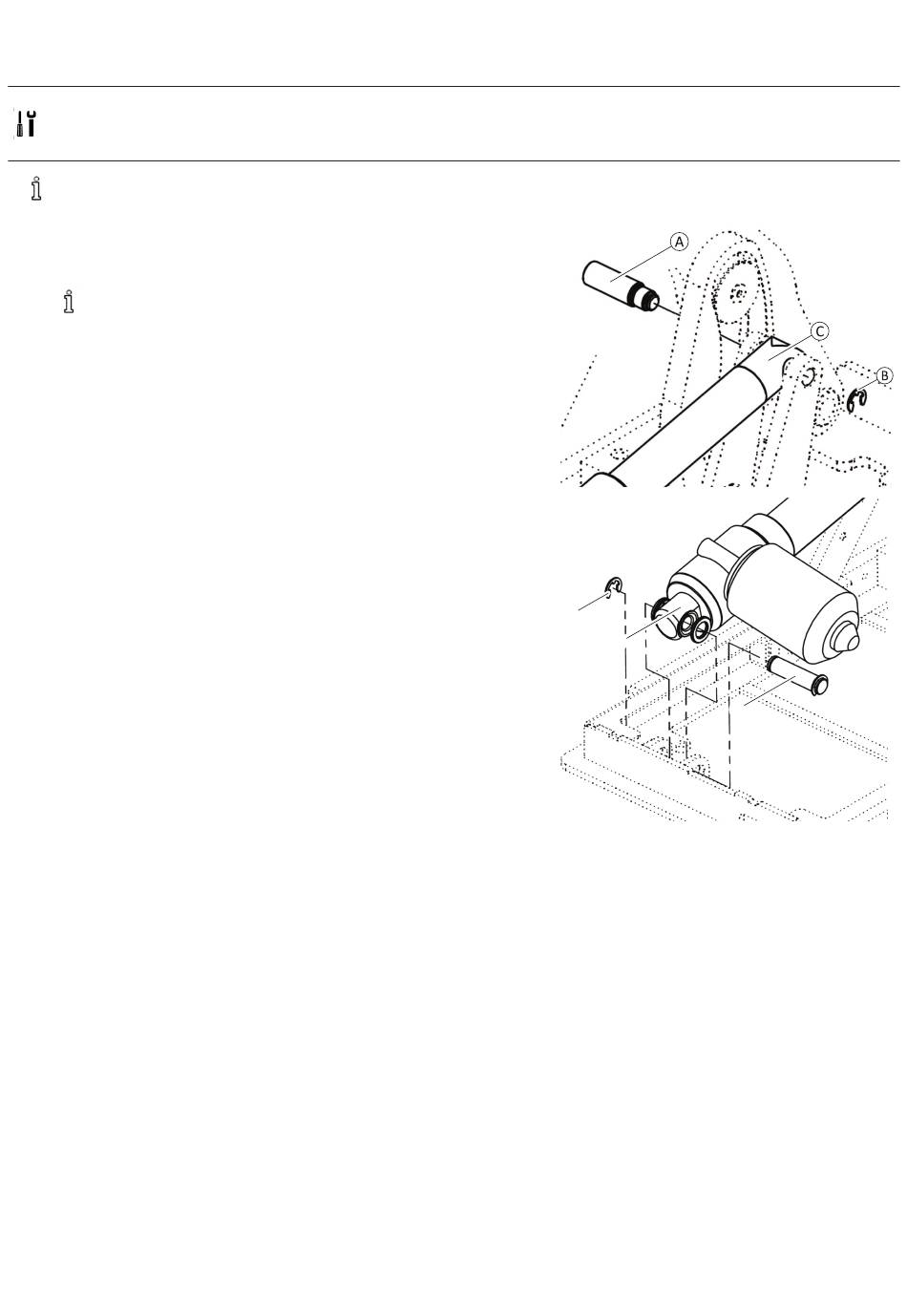

7. Retirez l'anneau élastique B.
8. Fixez le vérin C. Desserrez et retirez la vis A.
9. Retirez un anneau élastique D et une broche E sur la fixation inférieure.
10. Remplacez le vérin.
11. Installez les pièces en reprenant la procédure en sens inverse.
12. Branchez le câble du vérin.
13. Mettez les serre-câbles en place.
14. Testez les fonctions de levage.
1608031-L
Adhésif frein-filet de force moyenne (Loctite 243 ou
l
équivalent)
Graisse (LT-43 ou équivalent)
l
D
C
14 Vérins
E
