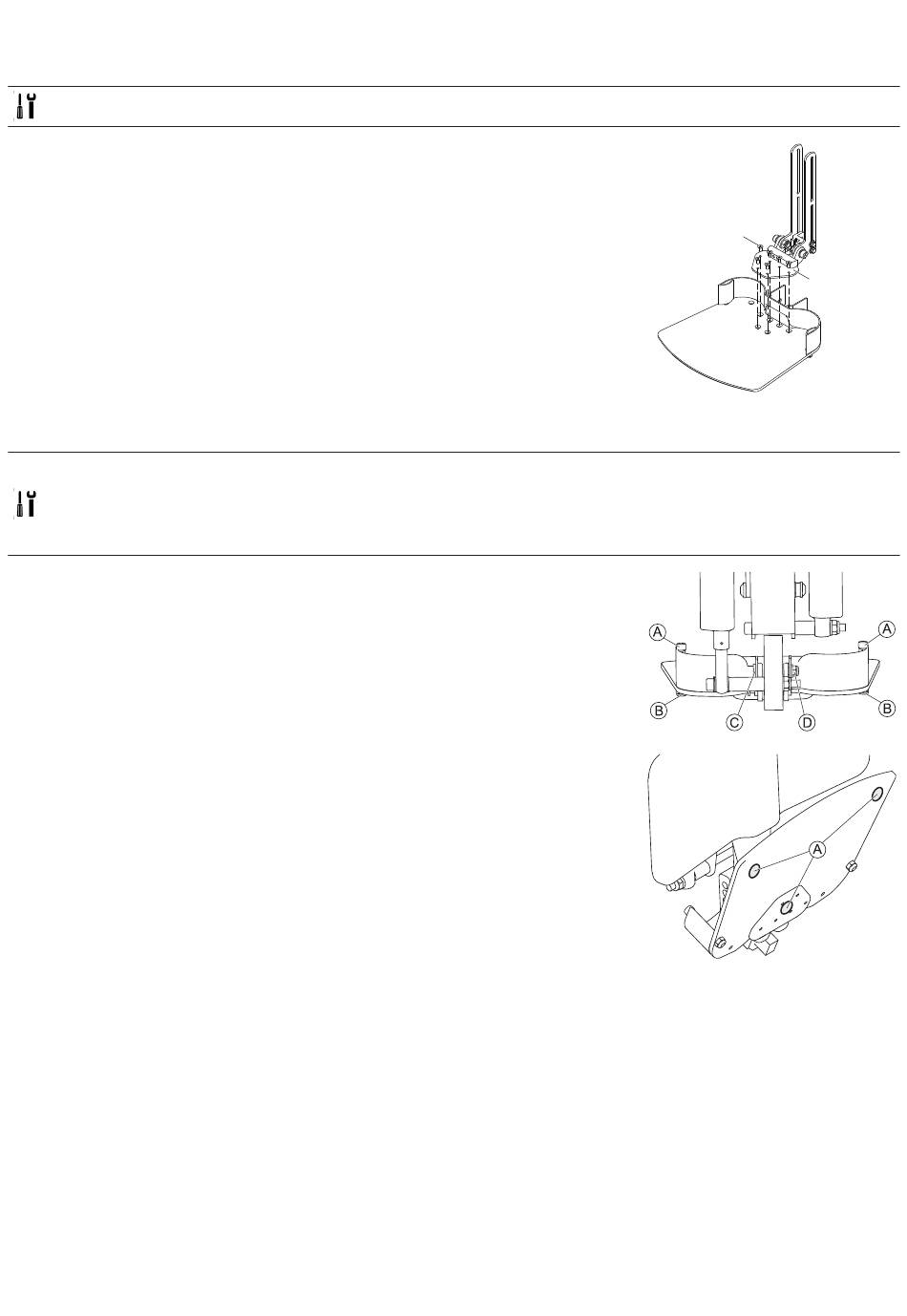

12.5.3 Remplacement de la palette
Clé Allen de 8 mm
l
1. Desserrez les vis A sur la palette B.
2. Retirez la palette B de l'interface pivotante C.
3. Insérez et serrez les vis A.
12.5.4 Remplacement des sangles talonnières / coussinets en feutre
Clé Allen de 6 mm
l
Clé Allen de 8 mm
l
Clé de 13 mm
l
Clé de 16 mm
l
Remplacement de la sangle talonnière
1. Desserrez et retirez les vis A et les écrous B.
2. Desserrez et retirez la vis et la rondelle C ainsi que l'écrou et les rondelles D.
3. Retirez la sangle talonnière remplacez-le par une neuve.
4. Réinsérez et serrez les vis et les écrous.
Remplacement des coussinets en feutre
1. Remplacez les coussinets en feutre usagés A sur la face inférieure de la palette pour
éviter d'endommager le sol.
1608031-L
12 Repose-jambes
A
C
B
