13 Réglage de l'inclinaison d'assise antérieure
Vous pouvez régler le système d'assise sur une inclinaison d'assise antérieure prédéfinie.
Pour les modèles TDX SP2 et TDX SP2 Low-Rider :
Cale d'inclinaison d'assise antérieure de 5° qui réduit l'inclinaison d'assise maximum possible de 5°
l
Remplacement de la cale d'inclinaison d'assise
ATTENTION !
Risque de blessures en cas de manipulation de pièces lourdes !
— Utilisez des techniques de levage appropriées.
Clé Allen de 6 mm
l
1. Démontez le siège.

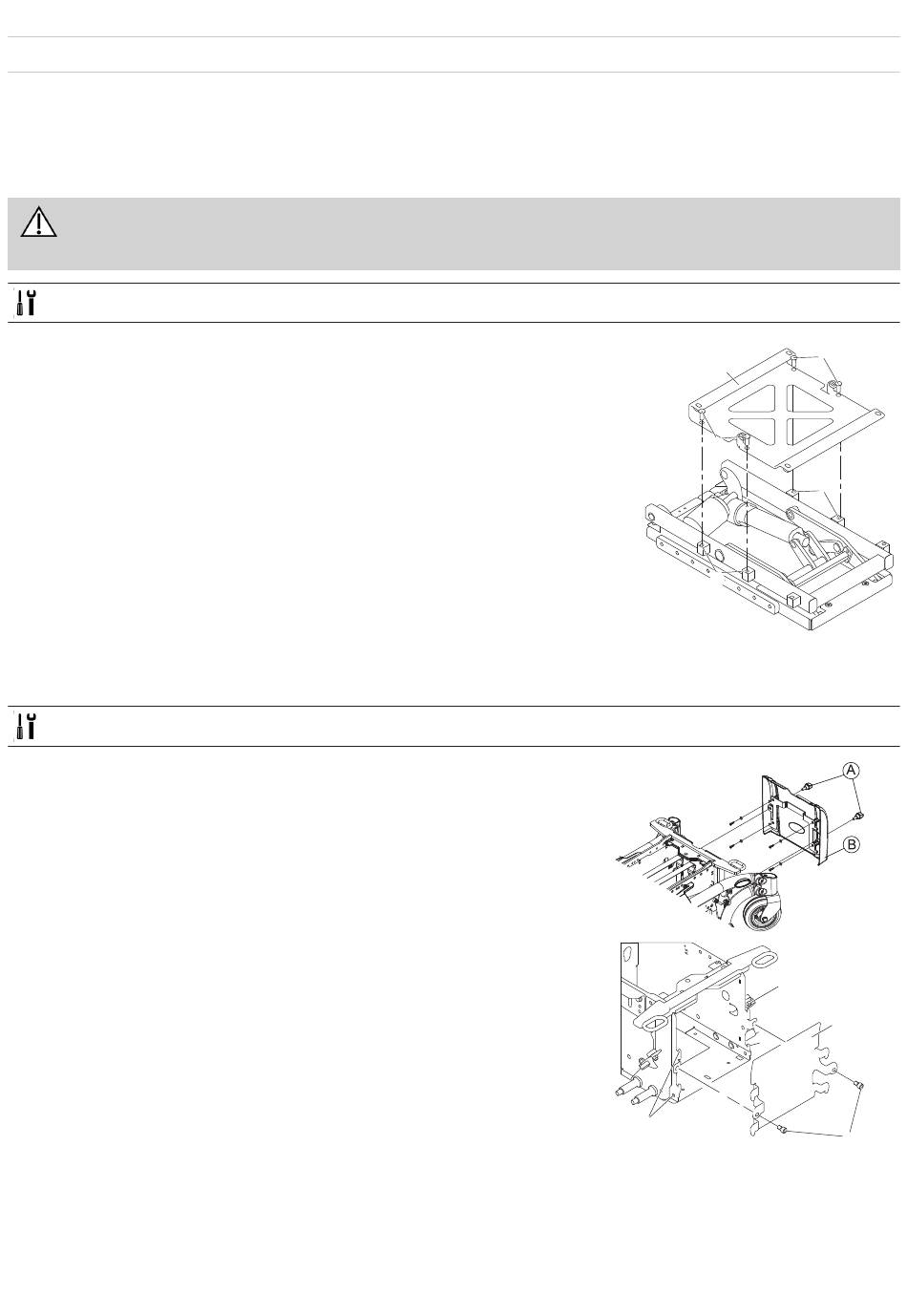

2. Alignez la cale d'inclinaison d'assise A sur les trous du module B et dans l'orientation
souhaitée.
3. Insérez les vis C et serrez.
4. Alignez l'assise sur les trous de la cale d'inclinaison d'assise et procédez à l'installation.
Remplacement du carénage avant
Clé Allen 16 mm (5/8")
l
1. Retirez les vis A sur le carénage avant B.
2. Tirez le carénage avant vers le haut et retirez-le.
3. Poussez le carénage avant encastré C vers le bas sur les crochets D.
4. Serrez les vis E à la main.
54
A
C
B
Inclinaison d'assise antérieure de 5°
D
D
D
C
B
C
E
1608031-L
