12.5.5 Installation du capteur d'angle sur LNX
Clé Allen de 4 mm
l
Clé Allen de 3 mm
l
Clé dynamométrique 0 - 20 Nm (ou similaire)
l

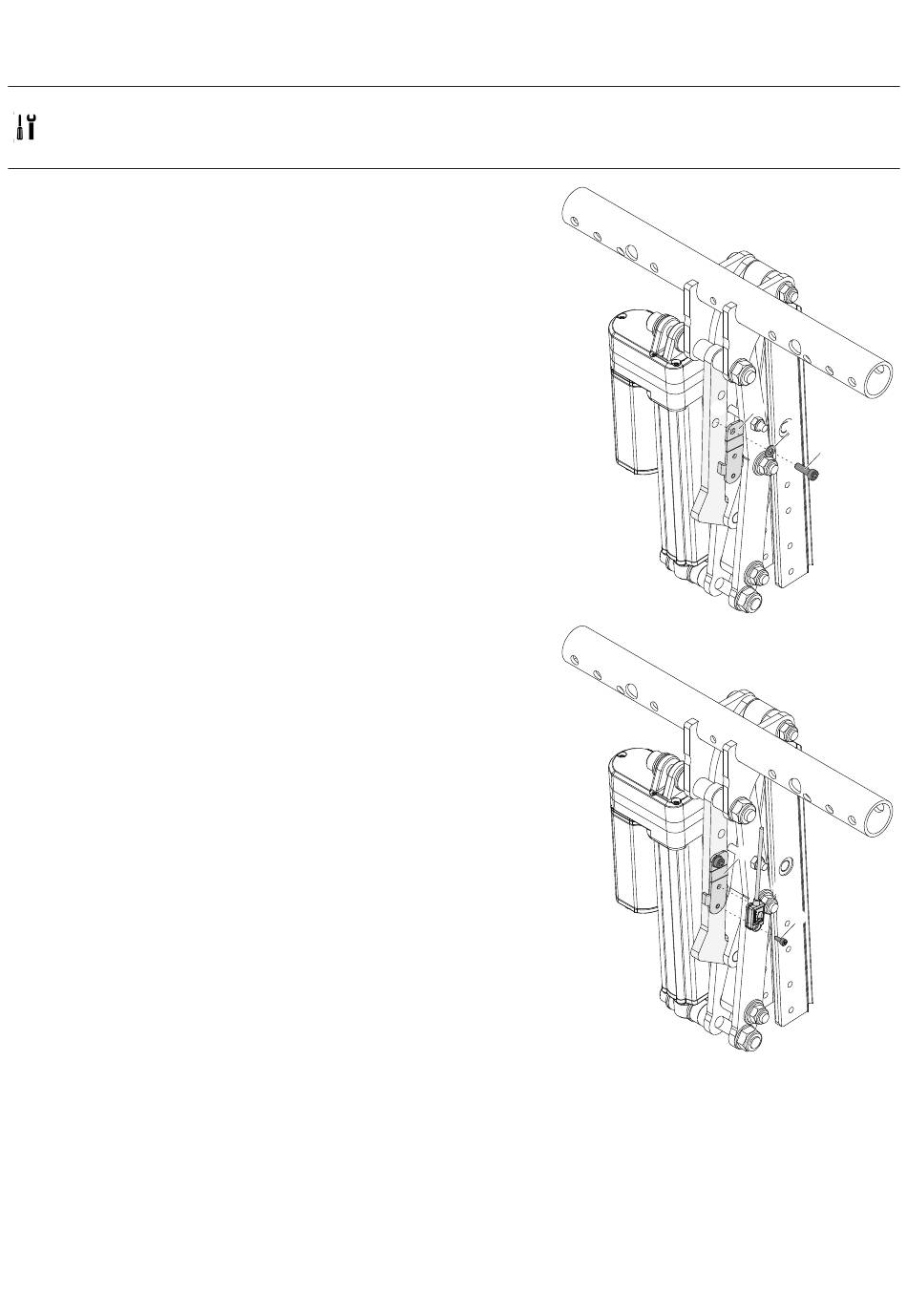

1. Installez le support A avec la rondelle B et la vis C sur le repose-
jambes D.
2. Installez le capteur d'angle E avec la vis F sur le support A. Serrez la vis F
à 2 Nm.
3. Connectez la fiche du capteur d'angle au module correspondant.
52
D
A
B
C
A
E
F
1608031-L
