Invacare® Modulite

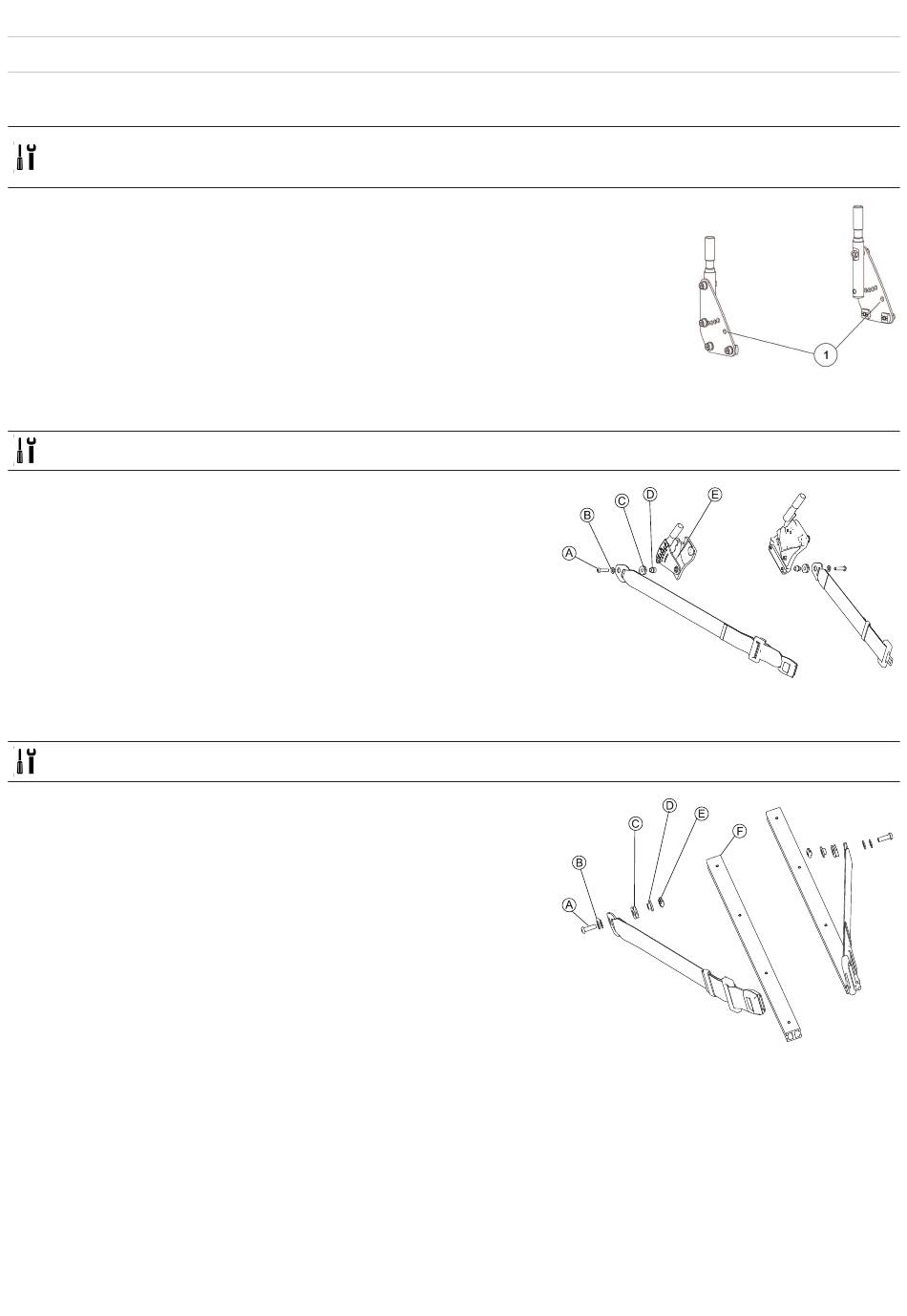

8 Ceintures de maintien
8.1 Installation sur le support de montage du dossier (cadre du dossier)
Clé à douille de 13 mm
l
Clé Allen de 5 mm
l
1. Fixez les ceintures de maintien via le trou de perçage (1) en haut à droite.
8.2 Installation sur le support de montage du dossier (armature du siège télescopique)
Clé Allen de 5 mm
l
1. Desserrez la vis A.
2. Retirez la vis A, la rondelle correspondante B, la ceinture de siège, la
butée C et l'enrouleur D du support de montage du dossier E.
3. Réinstallez la ceinture de maintien.
4. Installez les pièces en reprenant la procédure en sens inverse.
8.3 Installation sur le profilé de l'armature du siège (armature du siège télescopique)
Clé Allen de 5 mm
l
1. Desserrez la vis A.
2. Retirez la vis A, les rondelles B, la ceinture de siège, la butée C, la douille
coulissante D et l'écrou en T E du profilé du châssis de l'assise F.
3. Réinstallez la ceinture de maintien.
4. Installez les pièces en reprenant la procédure en sens inverse.
36 1608031-L
