Invacare Modulite Manuel De Maintenance page 37

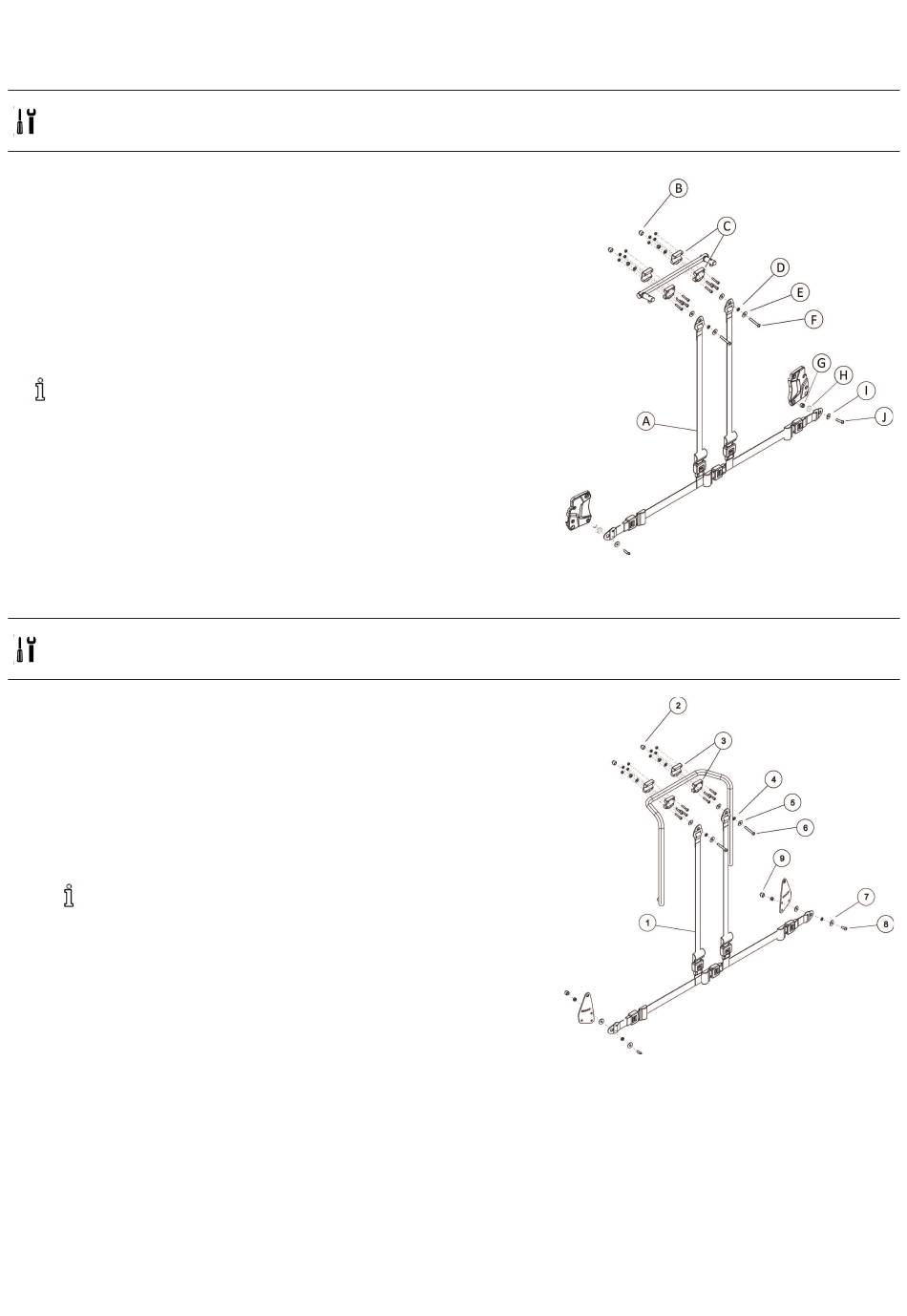

8.4 Remplacement de la ceinture en H (armature du siège télescopique)
Clé à douille de 13 mm
l
Clé Allen de 5 mm
l
Retrait de la ceinture en H
1. Retirez l'embout de protection B.
2. Desserrez et retirez la vis F, les rondelles E et les écrous D associés
(à l'avant/à l'arrière de la pince de préhension C).
3. Desserrez et retirez la vis J, la rondelle associée I , la butée H,
l'enrouleur de ceinture G dans la partie inférieure de la ceinture en
H A.
Un enrouleur est installé pour permettre au support de la ceinture
de se déplacer librement.
4. Remplacez la ceinture en H A.
Installation de la ceinture en H
1. Installez les pièces en reprenant la procédure en sens inverse.
8.5 Remplacement de la ceinture en H (cadre du dossier)
Clé à douille de 13 mm
l
Clé Allen de 5 mm
l
Retrait de la ceinture en H
1. Retirez l'embout de protection (2).
2. Desserrez et retirez la vis (6), les rondelles (5) et les écrous (4) associés (à
l'avant/à l'arrière de la pince de préhension (3)).
3. Retirez l'embout de protection (9).
4. Desserrez et retirez la vis (8), les rondelles associées (7) et les écrous dans la
partie inférieure de la ceinture du harnais (1).
Un autre écrou est installé entre les rondelles et fait office
d'entretoise afin que le support de la ceinture puisse se déplacer
librement.
5. Remplacez la ceinture harnais (1).
Installation de la ceinture en H
1. Installez les pièces en reprenant la procédure en sens inverse.
1608031-L
8 Ceintures de maintien
37
