Invacare® Modulite

14.4 Remplacement des vérins (type NL)

Il est possible d'installer différents types de modules dans ce fauteuil roulant électrique. Pour des raisons de compatibilité, vous

devez identifier le type du module avant de remplacer un vérin, voir 14.2 Identification du type de vérin (modules avec décalage du

CdG), à la page 56.

14.4.1 Remplacement du vérin d'inclinaison (type NL)

Les vérins de ce type sont équipés d'anneaux élastiques sur les deux fixations. Les procédures sont identiques pour tous les types de

modules.

Tournevis plat de 6 mm de large

Clé dynamométrique de 5,5 mm 0,5 Nm — 4,5 Nm (ou équivalent)

Graisse (LT-43 ou équivalent)

Lors du démontage, veillez à ne pas égarer les petites pièces comme les vis et les rondelles. Déposez-les correctement pour

pouvoir les remonter dans l'ordre voulu par la suite.

1. Retirez les repose-jambes.

2. Éteignez le module d'alimentation.

3. Fixez bien le siège.

4. Déconnectez le câble du vérin du faisceau de câbles.

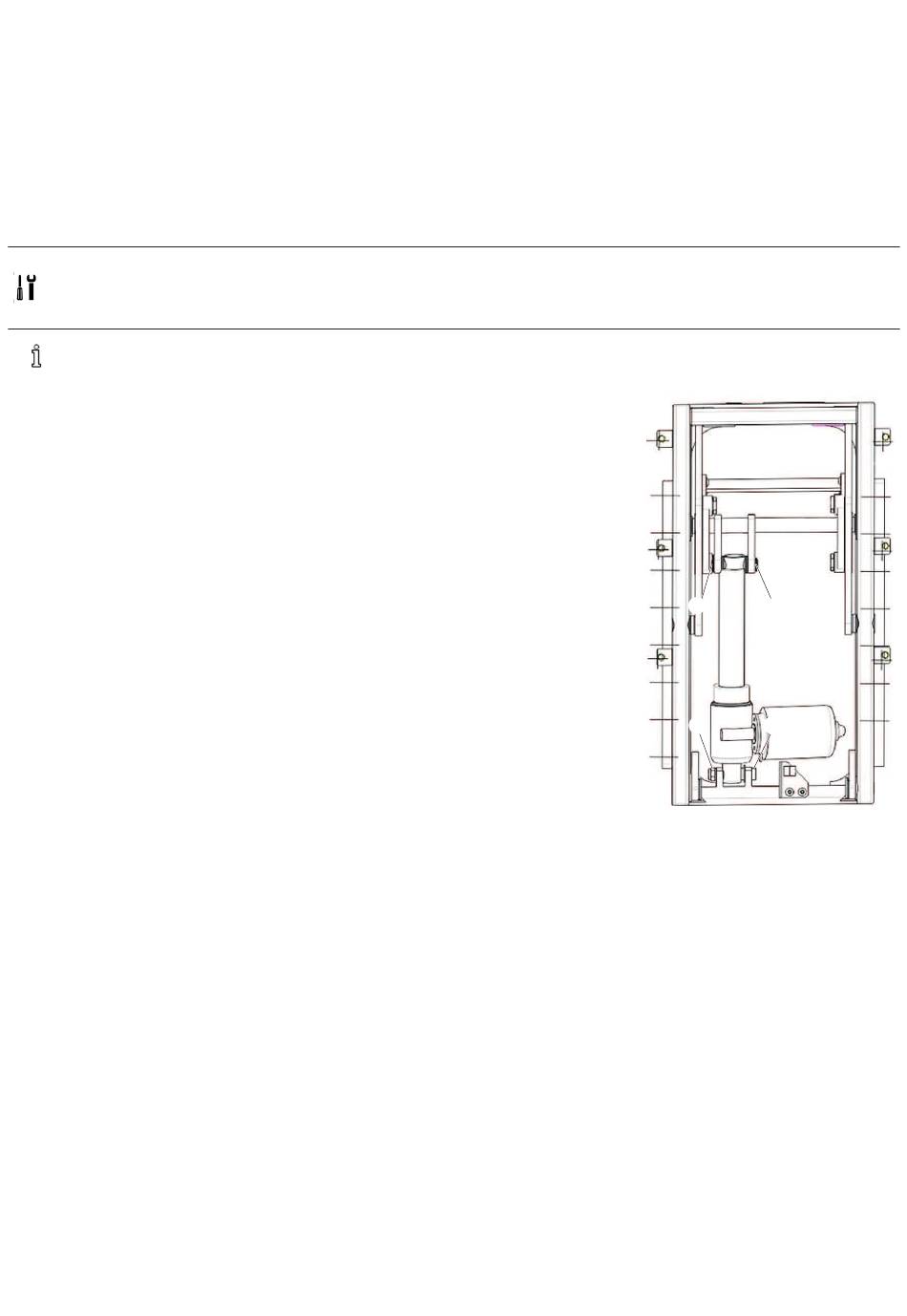

5. Retirez un anneau élastique A et la broche B sur la fixation supérieure.

6. Fixez le vérin.

7. Retirez un anneau élastique D et la broche C sur la fixation inférieure.

8. Remplacez le vérin.

9. Réglez les interrupteurs de fin de course du nouveau vérin, voir 14.4.3 Réglage des

limites du vérin (type NL), à la page 61.

10. Installez les pièces en reprenant la procédure en sens inverse.

11. Connectez le câble du vérin au faisceau de câbles.

12. Testez la fonction d'inclinaison.

1608031-L
