Invacare® Modulite
6.2 Remplacement du dossier à tension réglable Flex3
Clé Allen de 5 mm
l
Clé Allen de 6 mm
l
Démontage
1. Desserrez les vis de la poignée de poussée.
Les poignées de poussée reposent sur des charnières, vissées par
le dessous.
2. Retirez le dossier des charnières de l'assise.

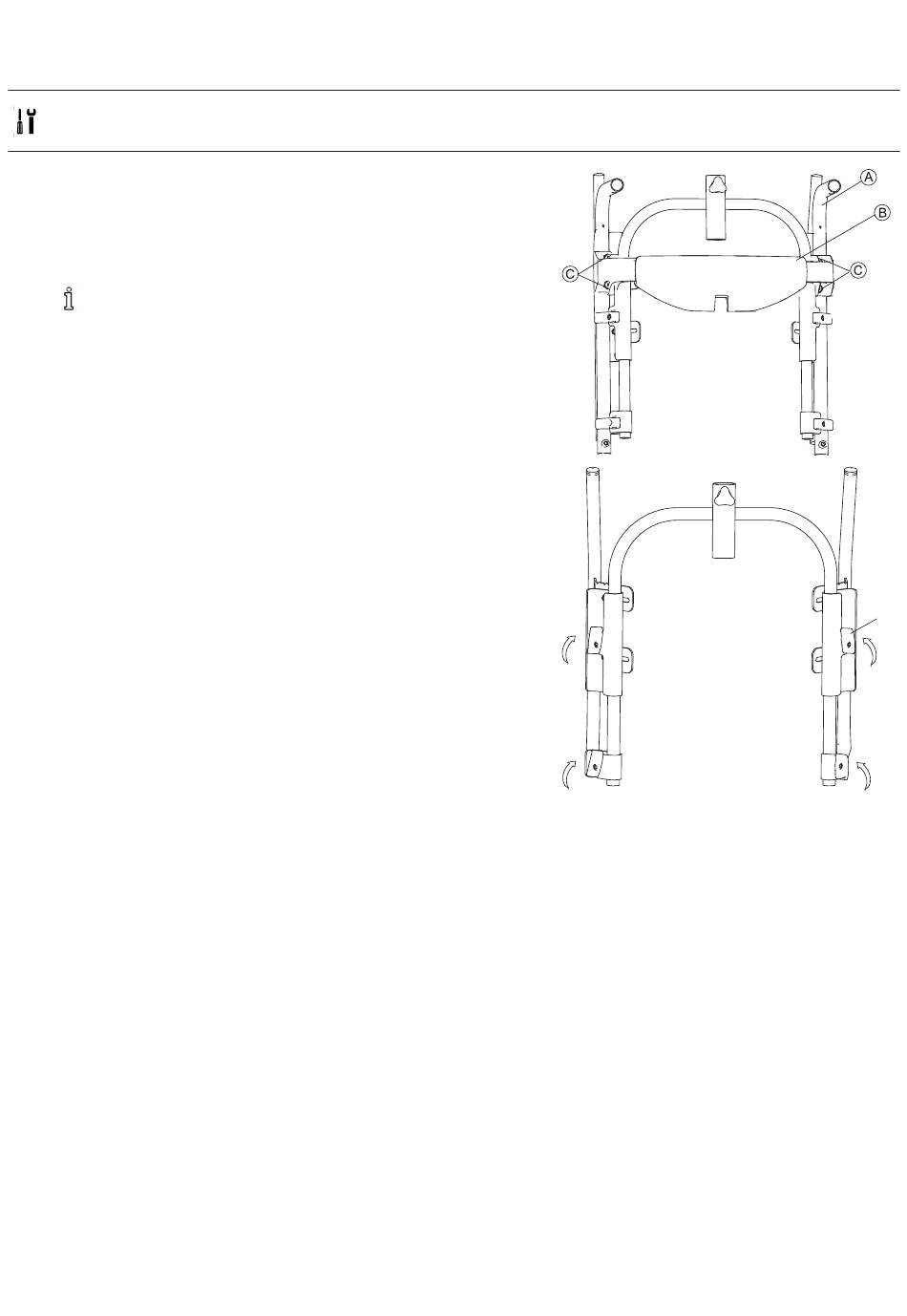

3. Retirez les quatre vis C et retirez le support de stabilisation du dossier
inclinable B des poignées de poussée A.
4. Desserrez les quatre vis sur les quatre fixations D.
5. Tournez les fixations en position verticale.
6. Retirez le dossier.
7. Retirez la housse de siège.
Installation
1. Installez les pièces en reprenant la procédure en sens inverse.
2. Serrez les vis.
30
D
1608031-L
