Installation Du Capteur D'angle Sur Le Vérin (Type Nl); Remplacement Du Vérin Du Dispositif De Levage - Invacare Modulite Manuel De Maintenance

Invacare® Modulite

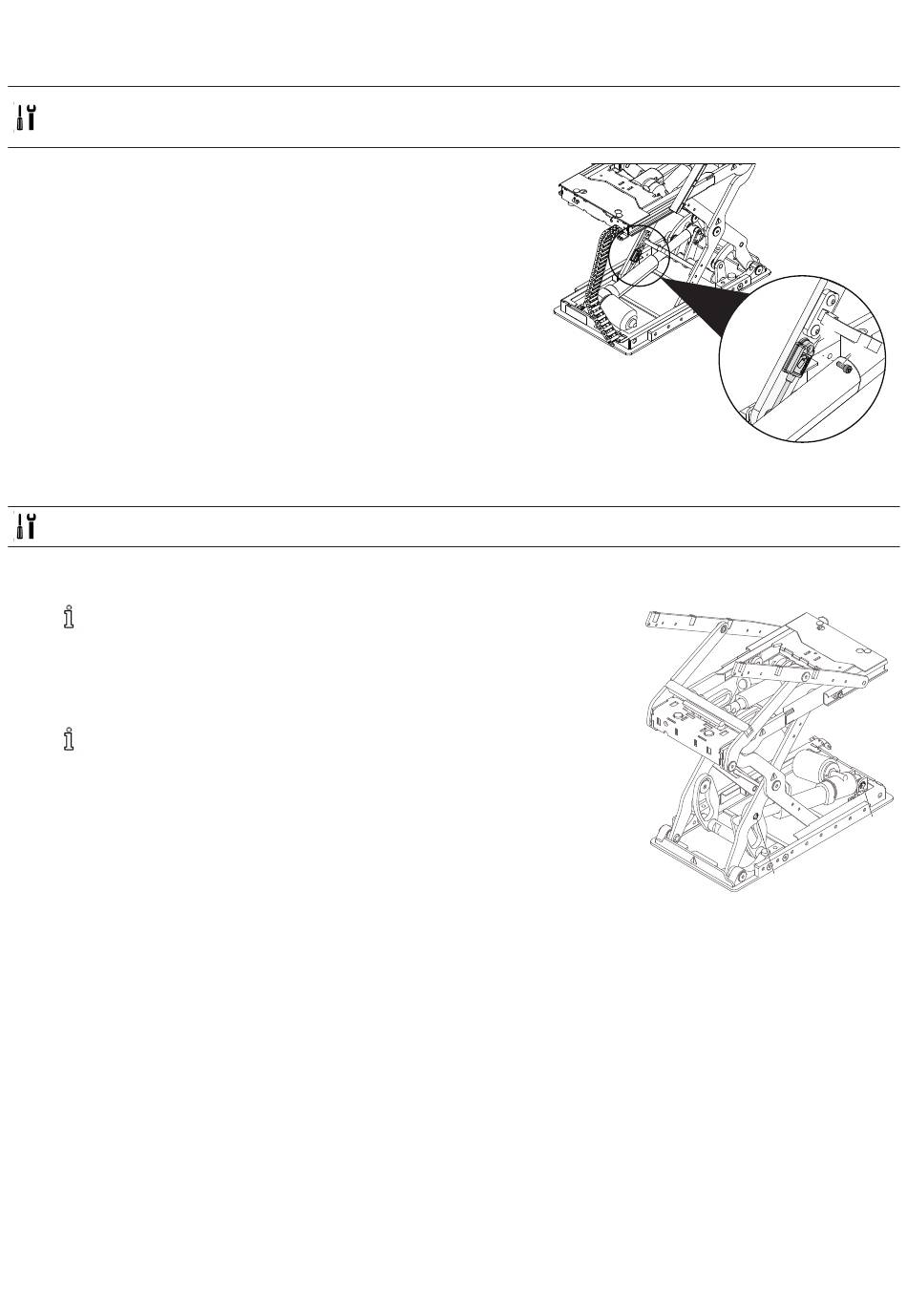

14.4.4 Installation du capteur d'angle sur le vérin (type NL)
Clé Allen de 3 mm
l
Clé dynamométrique 0 - 20 Nm (ou similaire)
l
1. Installez le capteur d'angle A sur le vérin avec la vis B. Serrez la vis B à
2 Nm.
2. Connectez la fiche du capteur d'angle au module correspondant.
14.5 Remplacement du vérin du dispositif de levage (module 45° / module 50°)
Tournevis plat
l
1. Retirez les repose-jambes.
2. Placez le dispositif de levage dans la position la plus haute, si possible.
En cas d'impossibilité d'élévation du dispositif de levage, vous pouvez retirer un
capot sur le côté arrière supérieur du module. Vous aurez ainsi accès au boulon
de fixation inférieur du vérin.
3. Éteignez le module d'alimentation sur le manipulateur.
4. Fixez bien le siège.
5. Déconnectez le vérin du module vérin.
Notez bien la façon dont le vérin est connecté. Veillez à connecter le vérin neuf
de la même façon.
6. Boulon de fixation inférieur A maintenu au moyen d'anneaux élastiques : retirez un
anneau élastique au moyen d'un tournevis et retirez le boulon.
7. Boulon de fixation supérieur B avec fente : desserrez le boulon de fixation au moyen
d'un tournevis.
8. Retirez le boulon.
9. Remplacez le vérin.
10. Le remontage s'effectue dans l'ordre inverse.
11. Raccordez le vérin au module vérin.
12. Pour finir, vérifiez toutes les fonctions d'inclinaison du siège.
62
A
B
A
B
1608031-L
