Invacare® Modulite

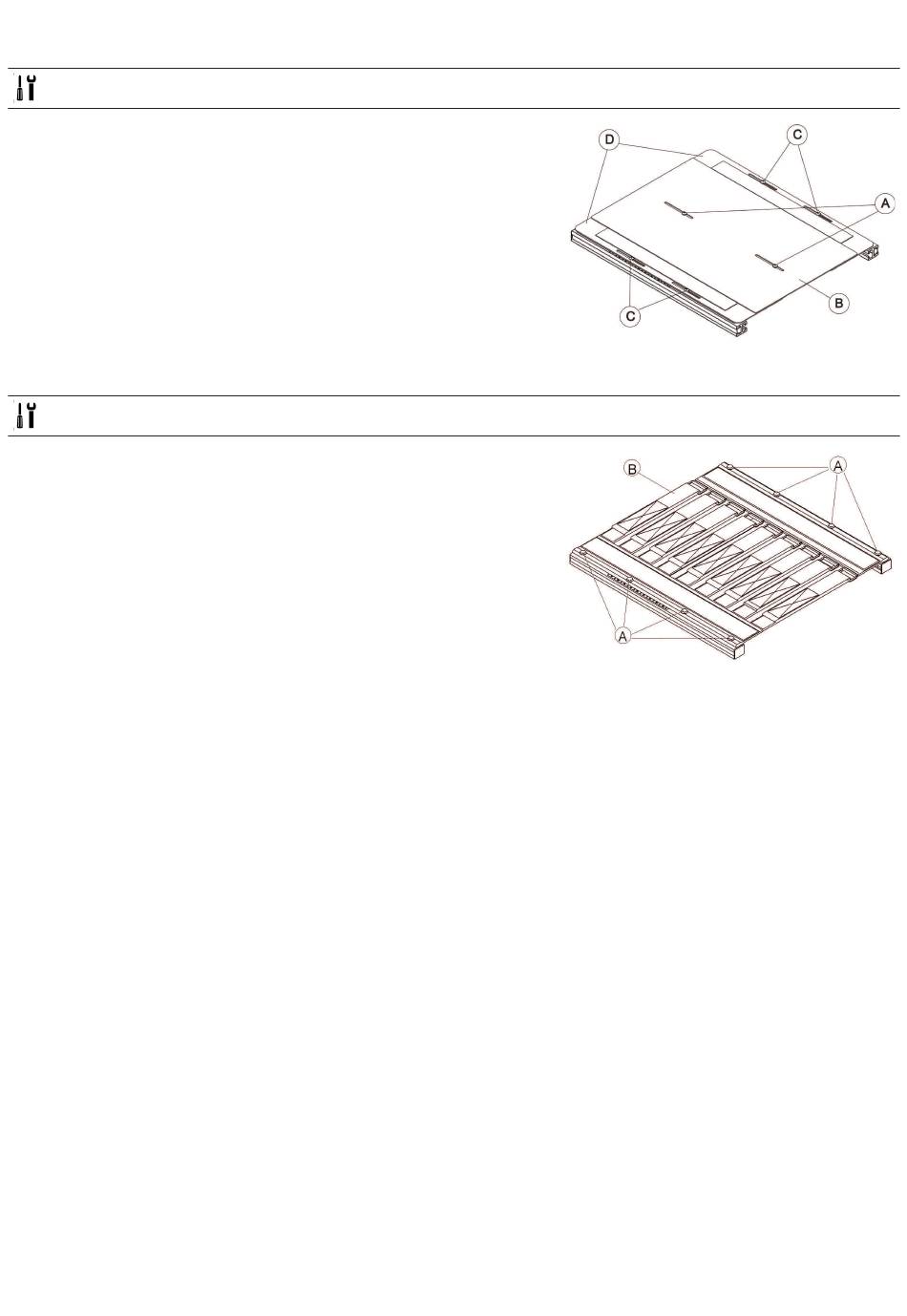

Démontage de la plaque d'assise
Clé Allen de 3 mm
l
1. Retirez le coussin de dossier et le coussin d'assise.
2. Retirez le dossier du support de montage du dossier, voir 5.2.3 Réglage de
la largeur du dossier, à la page 20.
3. Desserrez et retirez les vis A.
4. Retirez la plaque d'assise centrale B.
5. Desserrez et retirez les vis C.
6. Retirez les plaques d'assise latérales D.
7. Le cas échéant, retirez l'entretoise entre les plaques et le châssis.
Démontage de l'assise à sangle
Clé Torx TX25
l
1. Retirez le coussin de dossier et le coussin d'assise.
2. Retirez le dossier du support de montage du dossier, voir 5.2.3 Réglage de
la largeur du dossier, à la page 20.
3. Desserrez et retirez les vis A des deux côtés.
4. Retirez l'assise en toile B.
