11.3 Entretien de la liaison du Chin Control
La liaison du Chin Control doit être graissée une fois par an.
Pince
l
Graisse
l
Serre-câbles
l

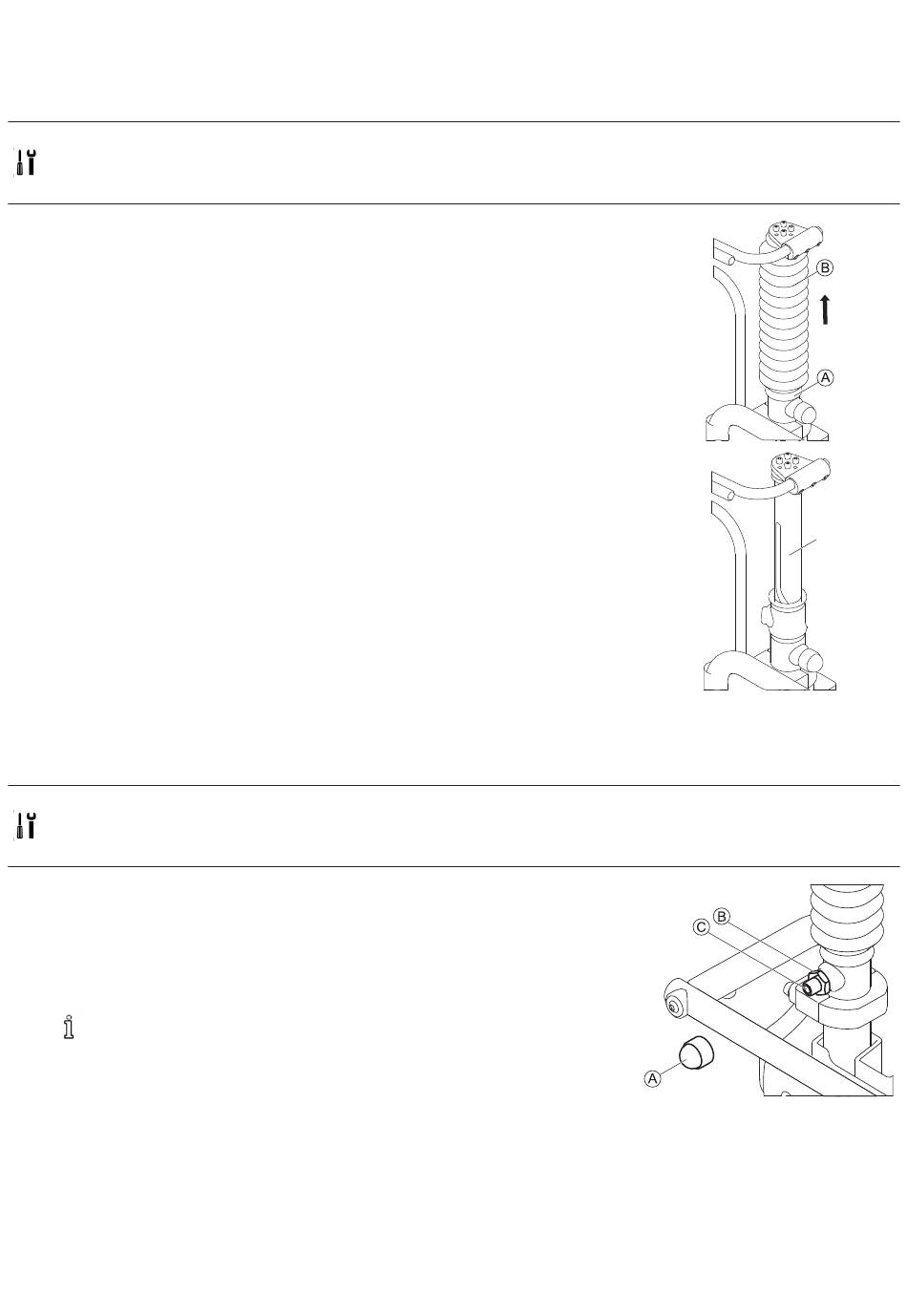

1. Retirez le serre-câbles A.
2. Poussez les soufflets B vers le haut.
3. Nettoyez la liaison C.
4. Appliquez une fine couche de graisse sur la liaison.
5. Tirez les soufflets vers le bas.
6. Fixez au moyen d'un nouveau serre-câbles.
11.4 Serrage de la liaison motorisée
Vérifiez le jeu de la liaison motorisée du Chin Control une fois par an.
Tournevis plat
l
Clé Allen de 6 mm
l
Clé de 19 mm
l
1. Retirez l'embout A
2. Desserrez le contre-écrou B.
3. Serrez la vis sans têteC jusqu'à ce que la liaison ne présente plus aucun jeu.
4. Serrez le contre-écrou.
5. Déplacez la liaison vers le haut et vers le bas pour vous assurer que le bruit du vérin ne
s'est pas accentué.
Si la vis sans tête est trop serrée, le vérin risque d'être endommagé, ce qui se
traduit par une augmentation du bruit qu'il émet.
6. Si la vis sans tête est trop serrée, répétez les étapes 1 à 4 en la serrant un peu moins.
7. Remettez l'embout en place.
