Invacare® Modulite
7 Appuis-tête / Appuis-nuque

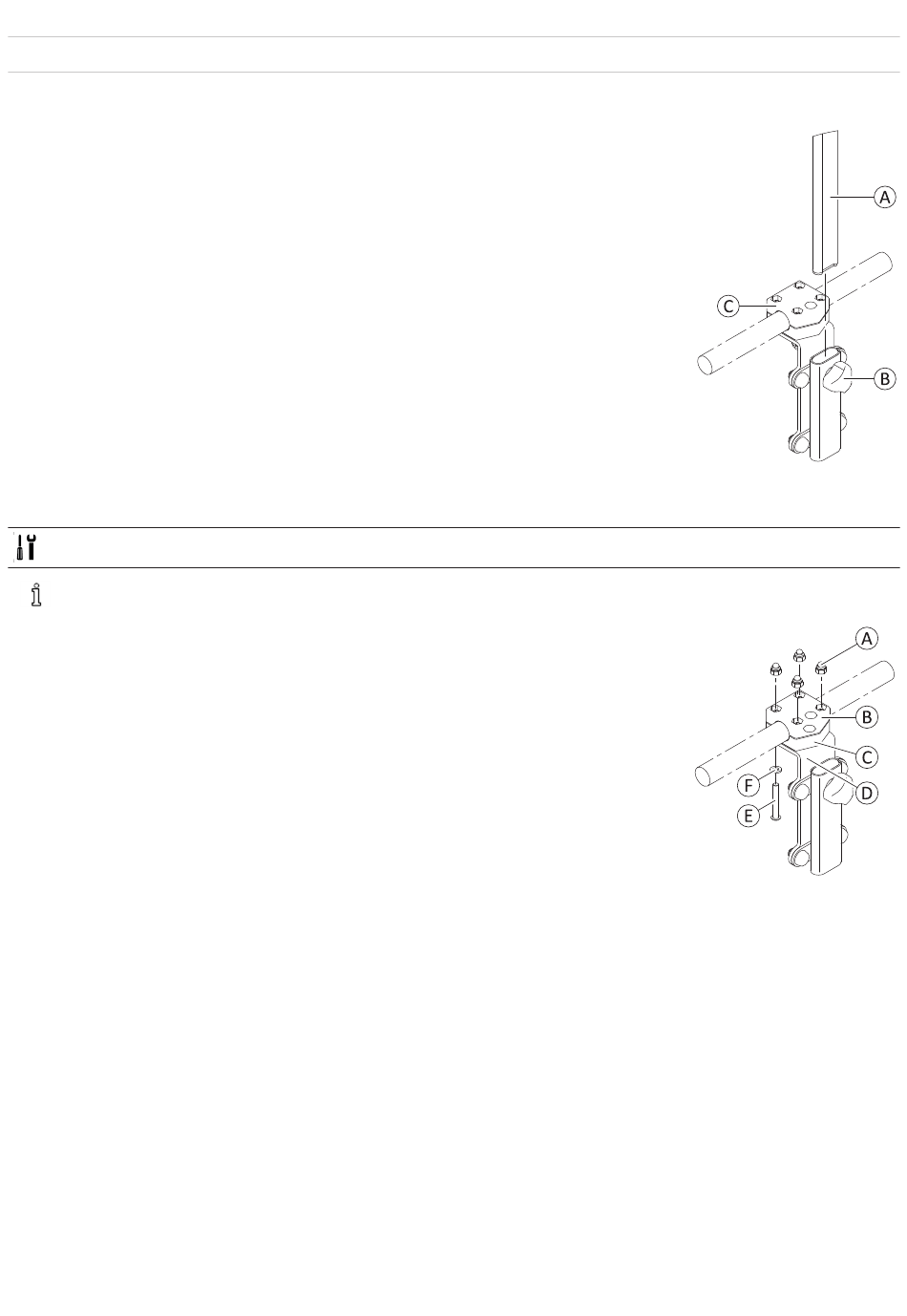

7.1 Remplacement de l'appui-tête Rea
Démontage de l'appui-tête
1. Desserrez la vis à molette B.
2. Tirez l'appui-tête A hors du support C.
Installation de l'appui-tête
1. Installez les pièces en reprenant la procédure en sens inverse.
2. Serrez la vis à molette B à la main.
3. Testez toutes les fonctions.
7.2 Remplacement du support de montage de l'appui-tête Rea (sangle du dossier)
Clé Allen de 4 mm
l
Les boulons et les rondelles ne sont pas tous représentés.
Démontage du support
1. Desserrez et retirez les boulons E et les rondelles F, la plaque de montage D et la face
inférieure du support C.
2. Retirez la face supérieure du support B avec les écrous A.
Installation du support
1. Installez les pièces en reprenant la procédure en sens inverse.
2. Testez toutes les fonctions.
34 1608031-L
