Invacare® Modulite
14.2 Identification du type de vérin (modules avec décalage du CdG)
Ce fauteuil roulant électrique peut être équipé de différents types de modules. Avant de remplacer un vérin, vous devez identifier le
type du module installé. Les différents types de modules, y compris les vérins, ne sont pas compatibles entre eux.

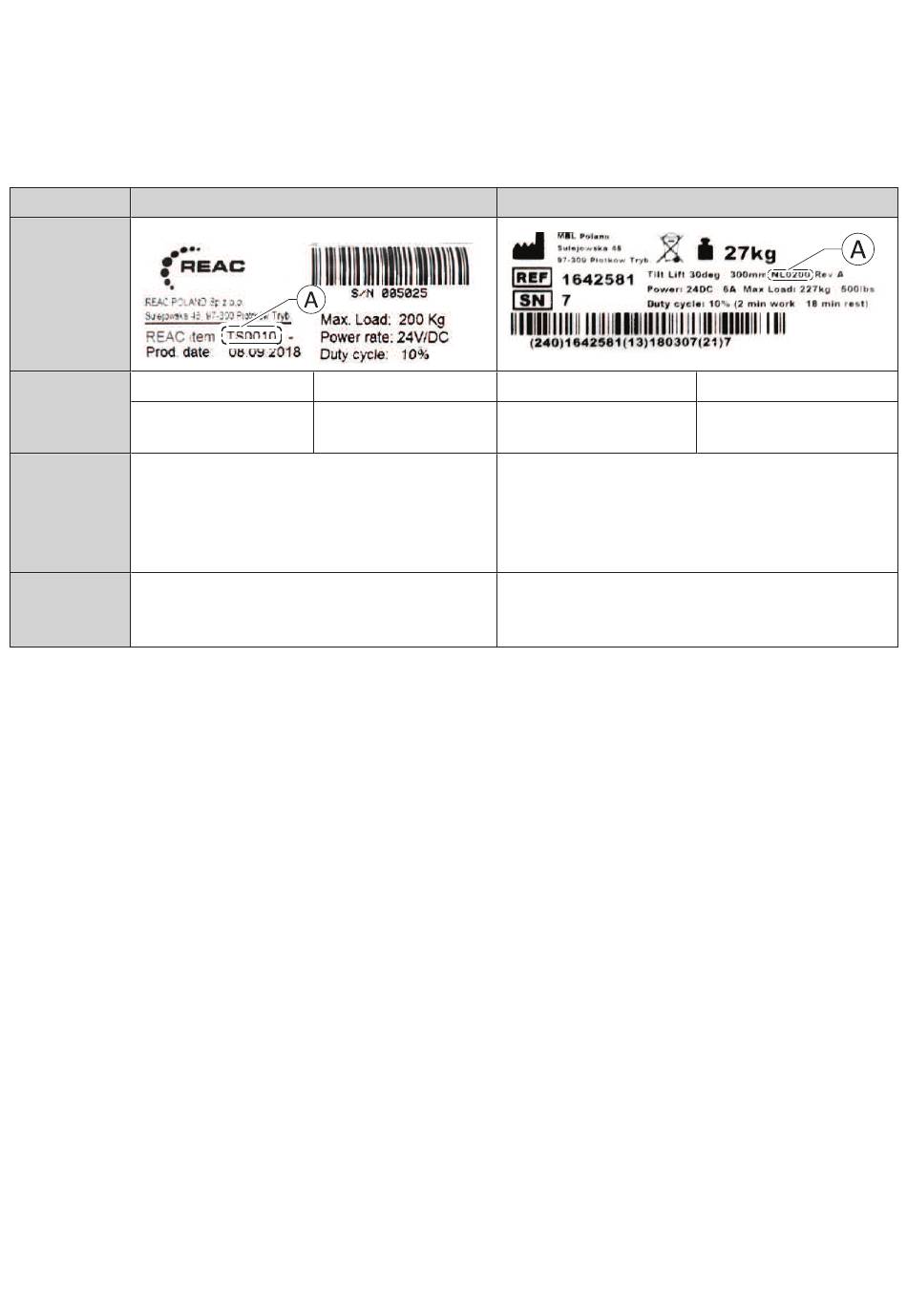

Consultez le tableau suivant pour savoir comment identifier les différents types à partir de l'étiquette du numéro de série qui figure
sur le module lui-même. Le type du module est repéré par la lettre A dans les exemples :
Étiquette du
numéro de
série
Variantes
Reportez-vous aux sections 14.3.1 Remplacement
du vérin dans le module d'inclinaison d'assise (type
Vérin
TS), à la page 57 ou 14.3.2 Remplacement du vérin
d'inclinaison
dans le dispositif de levage/le module d'inclinaison
d'assise (type TS), à la page 58.
Vérin du Reportez-vous à la section 14.3.3 Remplacement
dispositif de du vérin du dispositif de levage (type TS), à la page
levage 59.
56
Type TS
TS : Inclinaison
Dispositif de levage-
LTS :
Inclinaison d'assise
Type NL
NL01 :
NL02 :
Reportez-vous à la section 14.4.1 Remplacement du
vérin d'inclinaison (type NL), à la page 60.
Reportez-vous à la section 14.4.2 Remplacement du
vérin du dispositif de levage (type NL), à la page 61.
Inclinaison
Dispositif de levage-
Inclinaison d'assise
1608031-L
