7.3 Installation de l'appui-tête Elan sur le dossier Flex3
L'appui-tête Elan ne peut être monté sur un dossier Flex3 que par l'intermédiaire d'un adaptateur.
AVIS !
Risque de dommages matériels
Après le montage des pièces de l'adaptateur, il est difficile de les séparer à nouveau.
— Montez les pièces uniquement dans le logement de l'appui-tête.
— Pour démonter, utilisez une petite clé Allen ou un trombone pour dégager les clips de verrouillage à l'intérieur tout
en tirant les pièces.
— Montez complètement les pièces sur le support d'appui-tête et assurez-vous que les pièces s'enclenchent avec un
déclic.
Maillet en caoutchouc
l
Adaptateur d'appui-tête Elan pour système Modulite
l

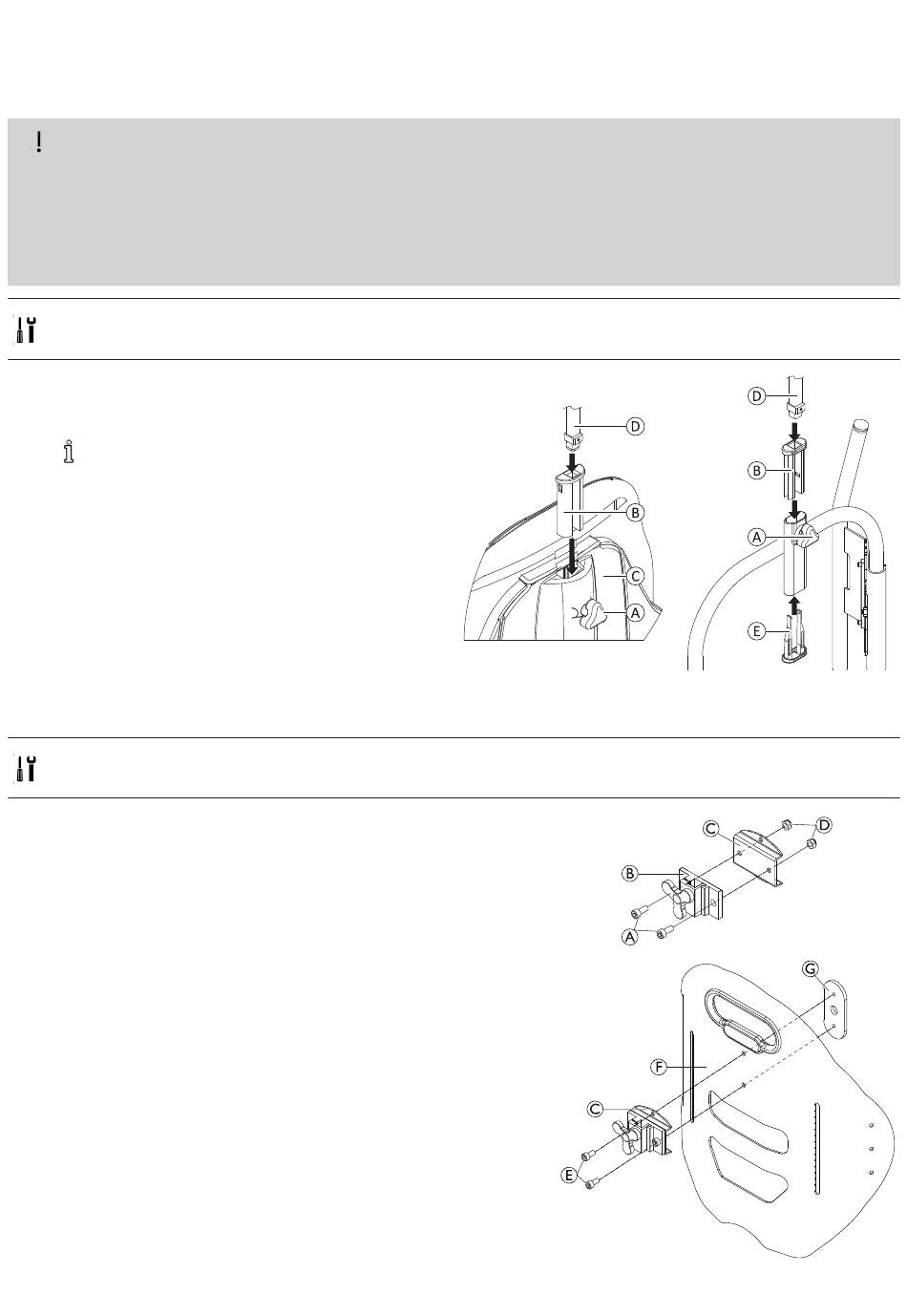

1. Desserrez et retirez la vis à molette A.
2.
Le côté incurvé de l'adaptateur doit être orienté
vers l'extérieur du cadre du dossier.
Installez l'adaptateur :
Plaques de dossier : insérez l'adaptateur B dans la
l
fente de la plaque de dossier C.
Dossier à tension réglable : insérez l'adaptateur
l
supérieur B et l'adaptateur inférieur E dans la fente
jusqu'à ce qu'il s'enclenche.
3. Insérez le tube de l'appui-tête Elan D dans l'adaptateur.
4. Fixez et serrez la vis à molette A.
7.4 Installation d'un adaptateur d'appui-tête pour le dossier Elite 2 / MAC
Clé Allen de 5 mm
l
Clé de 10 mm
l
1. Installez la clame d'appui-tête B sur l'adaptateur d'appui-tête C à l'aide
des vis A et des écrous D.
2. Installez l'adaptateur d'appui-tête C sur la plaque de dossier F à l'aide des
vis E et de l'écrou d'ancrage d'appui-tête G.
