Remplacement Du Vérin Dans Le Dispositif De Levage/Le Module D'inclinaison D'assise (Type Ts) - Invacare Modulite Manuel De Maintenance

Invacare® Modulite

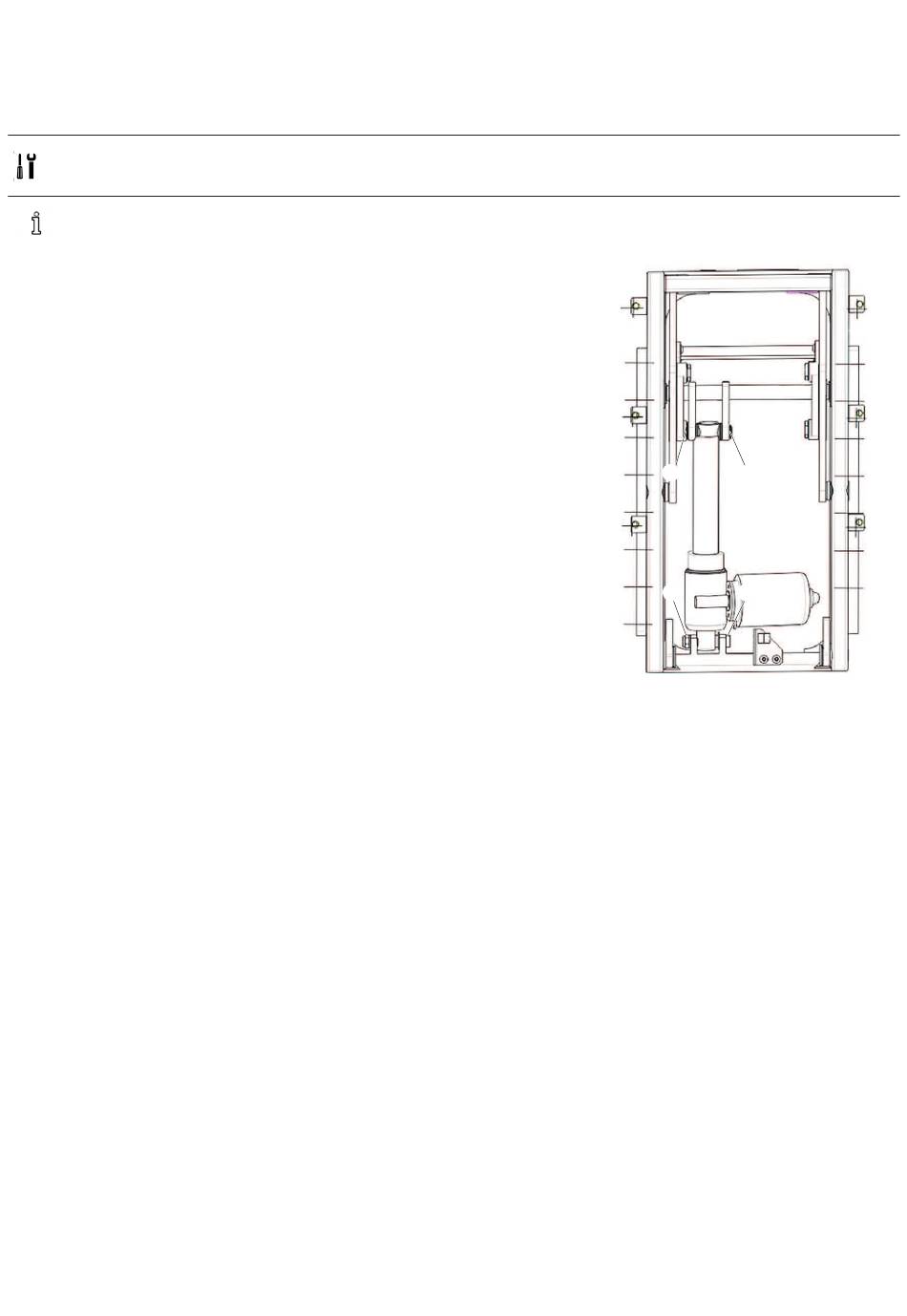

14.3.2 Remplacement du vérin dans le dispositif de levage/le module d'inclinaison d'assise (type TS)
Les vérins de ce type sont équipés d'un boulon fixé par un anneau élastique sur la fixation inférieure et d'anneaux élastiques sur la
fixation supérieure.
Tournevis plat de 6 mm de large
l
Graisse (LT-43 ou équivalent)
l
Lors du démontage, veillez à ne pas égarer les petites pièces comme les vis et les rondelles. Déposez-les correctement pour
pouvoir les remonter dans l'ordre voulu par la suite.
1. Retirez les repose-jambes.
2. Éteignez le module d'alimentation.
3. Déconnectez le câble du vérin du faisceau de câbles.
4. Retirez l'anneau élastique D sur la fixation inférieure.
5. Desserrez et retirez le boulon C.
6. Retirez un anneau élastique A et la broche B sur la fixation supérieure.
7. Remplacez le vérin.
8. Installez les pièces en reprenant la procédure en sens inverse.
9. Connectez le câble du vérin au faisceau de câbles.
10. Testez la fonction d'inclinaison.
58
A
B
D C
1608031-L
