Invacare® Modulite
12.5 Remplacement du repose-jambes électrique central LNX avec palette télescopique
Le remplacement du repose-jambes complet doit être effectué par Invacare. Différents réglages doivent être observés pour garantir
un fonctionnement correct. Contactez Invacare pour plus de précisions.

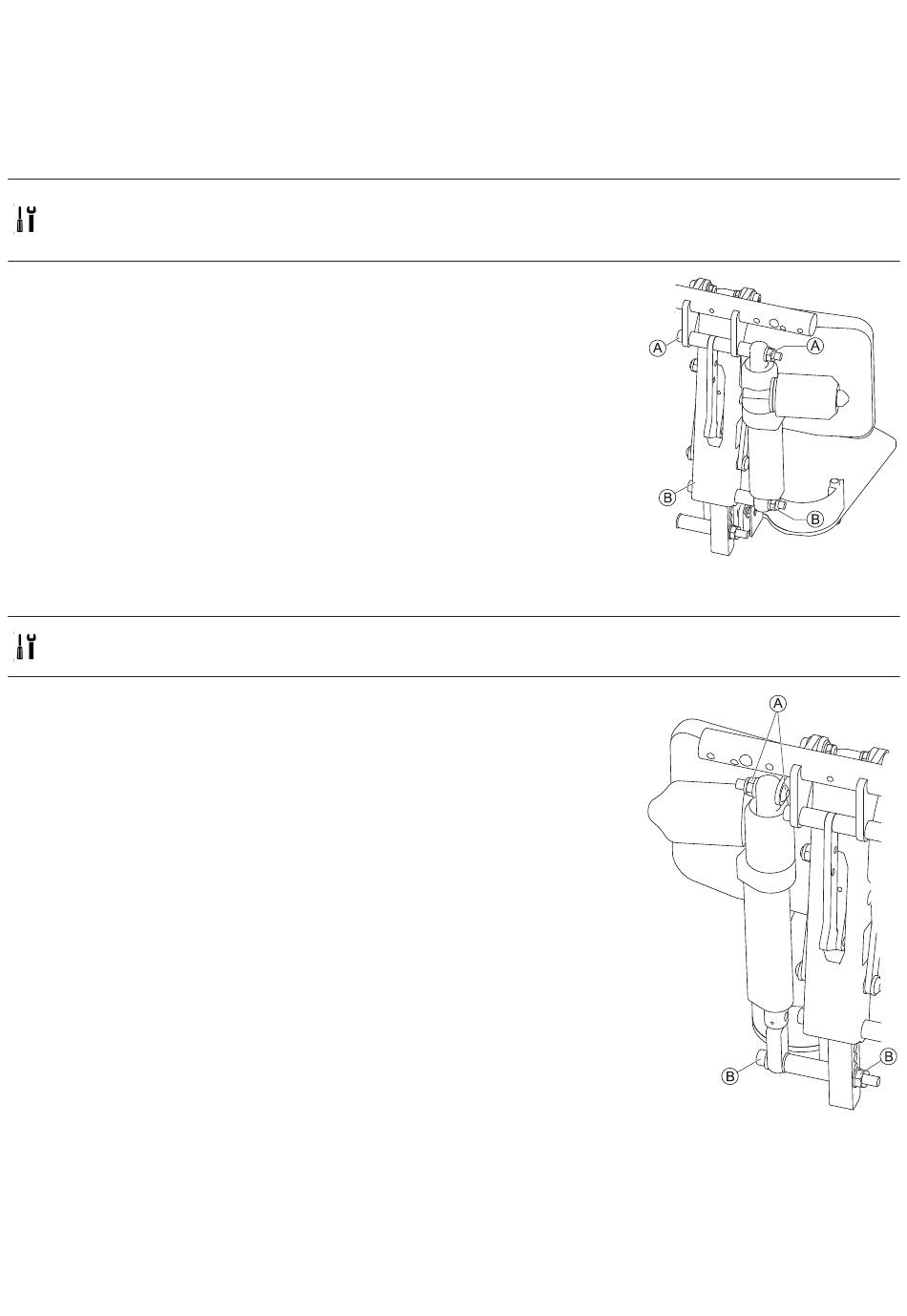

12.5.1 Remplacement du vérin du repose-jambes
Clé Allen de 6 mm
l
Clé Allen de 8 mm
l
Clé de 16 mm
l
1. Éteignez le module d'alimentation.
2. Retirez la plaque d'assise de l'armature du siège télescopique (voir 5.2.1 Réglage de la
largeur d'assise, à la page 15) pour rendre le module de vérin accessible.
3. Débranchez le vérin du repose-jambes du module de vérin.
4. Retirez les vis et les écrous dans la partie supérieure A et inférieure B du vérin.
5. Remplacez le vérin par un neuf.
6. Réinsérez les vis et les écrous et serrez-les.
12.5.2 Remplacement du vérin de palette
Clé Allen de 8 mm
l
Clé de 16 mm
l
1. Éteignez le module d'alimentation.
2. Retirez la plaque d'assise de l'armature du siège télescopique (voir 5.2.1 Réglage de la
largeur d'assise, à la page 15) pour rendre le module de vérin accessible.
3. Débranchez le vérin du module vérin.
4. Retirez les vis et les écrous dans la partie supérieure A et inférieure B du vérin.
5. Remplacez le vérin par un neuf.
6. Réinsérez les vis et les écrous et serrez-les.
