4.6 Installation du repose-jambes
D

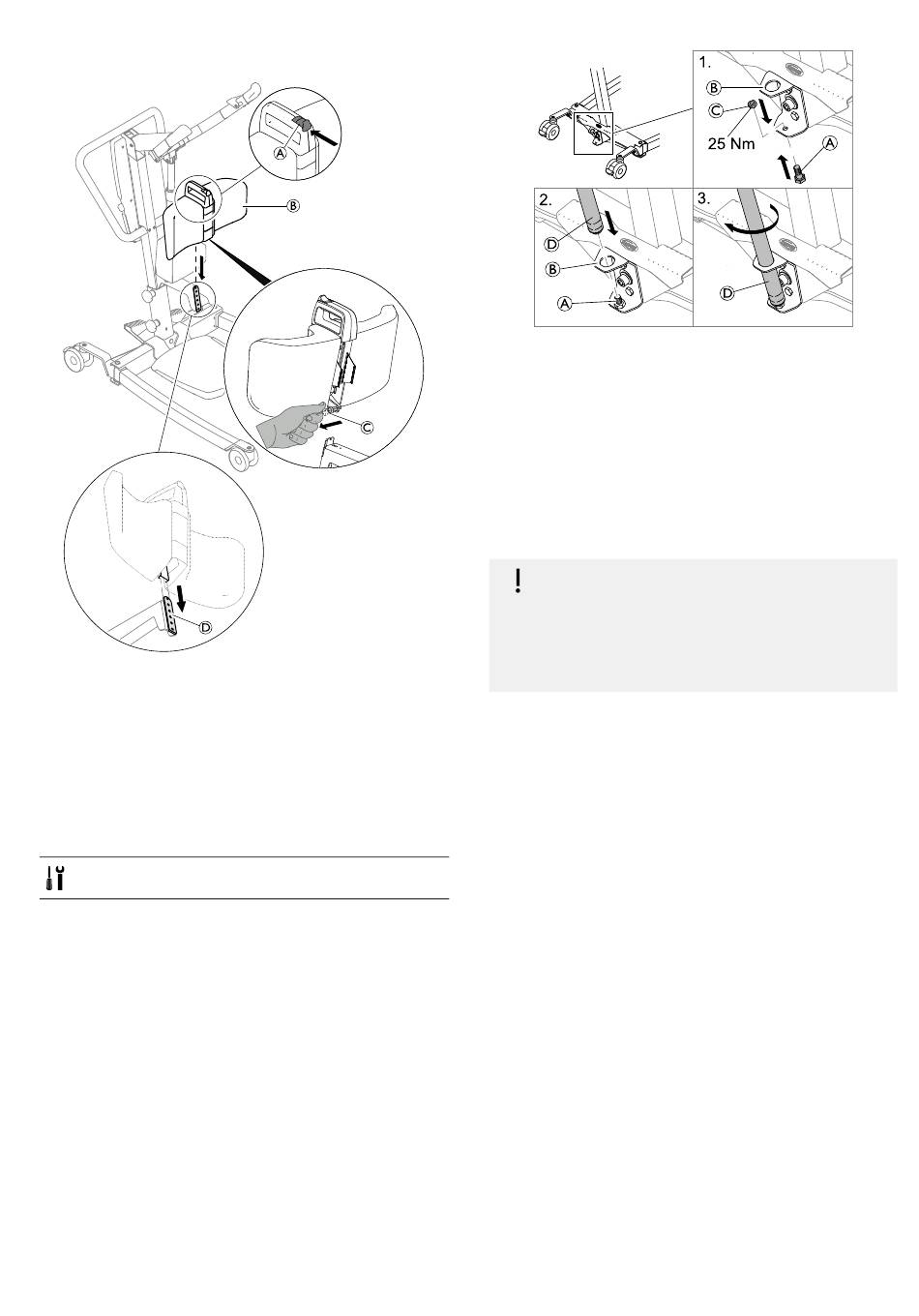

1. Appuyez sur le bouton A du repose-jambes B et
maintenez-le enfoncé.
2. Tirez et maintenez la broche du plongeur sur ressort C
à l'arrière du repose-jambes B.
3. Faites glisser la barre de guidage à l'arrière du
repose-jambes B sur sa plaque de fixation D sur le mât.
4.7 Installation du levier du système
manuel d'écartement des pieds
2 clés de 13 mm
60128516-B
A
B
C
1. Insérez le boulon A par le dessous dans le trou inférieur
du support B et fixez-le avec l'écrou C.
2. Insérez l'extrémité filetée du levier D dans le trou
supérieur du support B sur le boulon fixe A.
3. Tournez le levier D dans le sens des aiguilles d'une
montre pour le visser sur le boulon.
4.8 Réinitialisation du témoin lumineux
de révision
(boîtier de contrôle CBJ Care uniquement)
IMPORTANT !
Si le témoin lumineux de révision s'allume en
jaune et clignote pendant l'utilisation quotidienne
ou après un remontage, cela signifie que le
lève-personne a besoin d'une révision.
– Contactez votre fournisseur Invacare pour
effectuer un entretien.
Après le montage initial du lève-personne, le témoin
lumineux de révision doit être réinitialisé avant l'utilisation
du lève-personne.
Pour effectuer la réinitialisation initiale du témoin lumineux
de révision :
1. Repérez la télécommande.
2. Appuyez simultanément sur les flèches HAUT et BAS
pendant cinq secondes.
3. Un son est émis lors de la réinitialisation du témoin
lumineux de révision.
