Installation Du Trapèze - Invacare Bartrap Mode D'emploi

1. Pour régler la rotation, enlever la goupille. (SCHÉMA ʺBʺ).
2. Déplacer le trapèze à la position voulue. Il y a trois (3) orifices possibles tel quʹillustré au SCHÉMA ʺCʺ.
3. Replacer la goupille lorsque le trapèze est à la position voulue. La goupille devrait émettre un déclic lorsquʹelle est
bloquée dans lʹun des trois (3) orifices.
S'assurer que la goupille est bien bloquée en place AVANT d'utiliser le trapèze, sans quoi des
blessures peuvent survenir.
SCHÉMA
"C"
Trois positions pour
tourner le trapèze
Châssis en A sans mat
REMARQUE: Les orifices de réglages ne sont pas
visibles lorsque le trapèze est assemblé.
Installation du Trapèze
REMARQUE: Pour cette procédure, se référer à la FIGURE 3.
1. Placer le trapèze à la tête du lit de manière à ce que le
mât soit au‐dessus du lit.
NOTE: La position de la base du trapèze dépend de la largeur du
lit.
AVERTISSEMENT
Une fois l'unité installée, s'assurer de bloquer
les roulettes du lit, sinon le lit pourrait se
déplacer pendant l'utilisation du trapèze et
causer des blessures ou des dommages à la
propriété.
Part No 1106663
AVERTISSEMENT
Tube du treuil
SCHÉMA
"B"
Goupille
Base

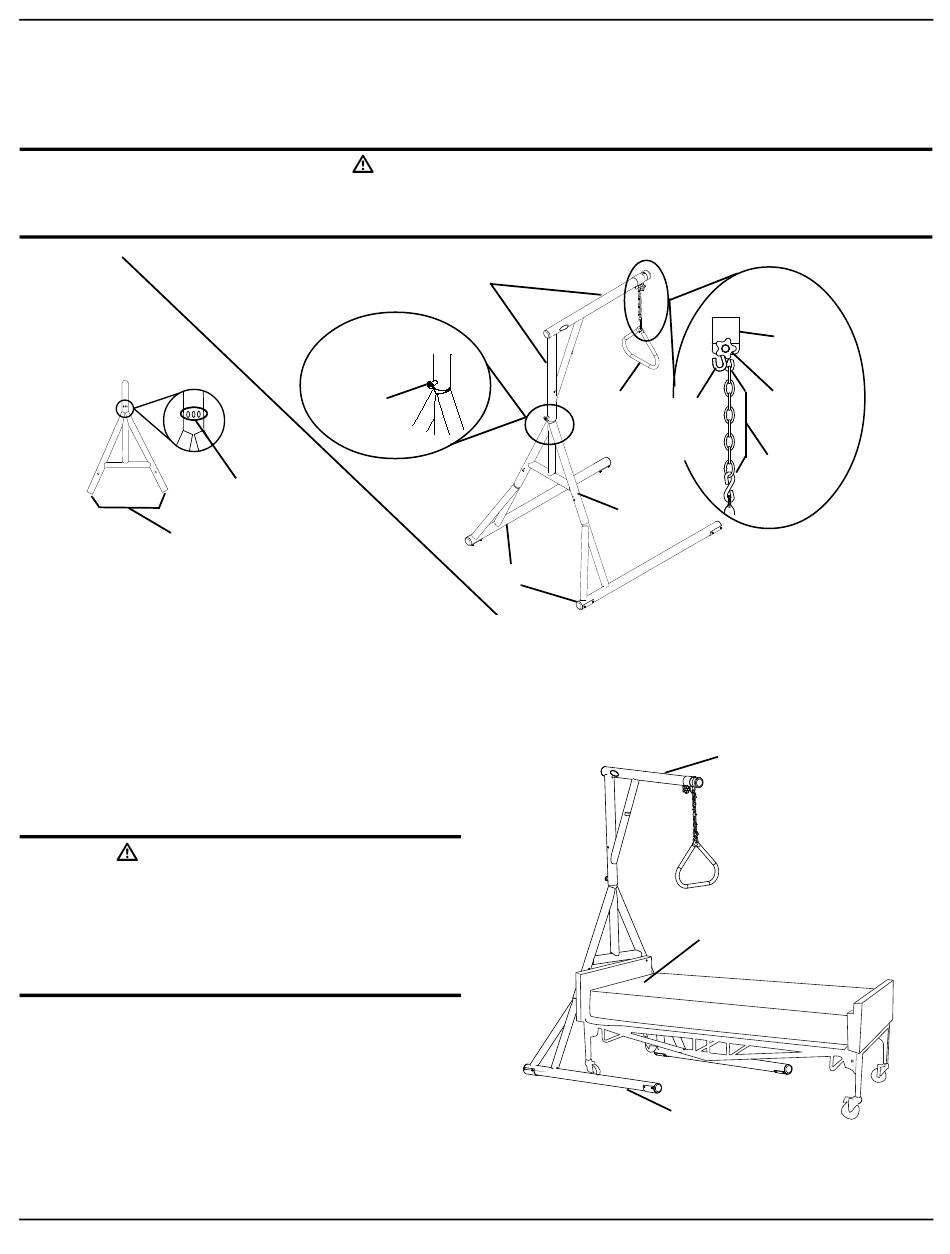

FIGURE 2 Régler le Trapèze
7
SCHÉMA "
Poignée
Croch
et en
"S"
Châssis
en A
Tube du treuil
Tête du lit
Base
FIGURE 3 Installation du Trapèze
A"
Pince du
trapèze
Bouton du
trapèze
Maillon
de la
chaîne
Trapèze Bariatrique
