Invacare® Modulite
15 Interface d'assise / Châssis
Pour les options d'interface d'assise et de châssis, voir 4.7 Armature et surface du siège, à la page 13.
15.1 Remplacement du siège/cadre du siège par une inclinaison réglable manuellement
Le présent chapitre décrit la procédure de remplacement de l'armature du siège sur un fauteuil roulant électrique pourvu
du module de basculement réglable (8°). Pour remplacer un dispositif de levage ou un module de basculement, suivez les
procédures expliquées dans la section « Remplacement du dispositif de levage/module de basculement ».
AVERTISSEMENT !
Risque de pincement
L'assise est très lourde. Risque de blessure aux mains et aux pieds.
— Utilisez des techniques de levage appropriées.
Clé de 13 mm
l
Clé Allen de 6 mm
l
Clé dynamométrique 5 – 30 Nm (ou similaire)
l
Rapporteur
l
L'assemblage du TDX SP2 avec plaque d'assise télescopique et assise en toile sert d'exemple. Pour une meilleure visibilité, certains
composants du fauteuil roulant électrique ne sont pas représentés sur les illustrations.
Veillez à bien noter la position exacte de l'assise. Consignez la position de montage, l'angle, etc. Si nécessaire, prenez des
photos avec un appareil photo numérique. Toute modification du réglage de l'assise affecte le centre de gravité du fauteuil
roulant.
Démontage du siège
1. Éteignez le module d'alimentation.
2. Retirez le carénage avant et le carénage arrière, comme décrit dans le manuel de maintenance correspondant à la base du
fauteuil roulant électrique.
3. Notez la position exacte de l'ensemble des câbles et des prises auxquelles ils sont connectés. Repérez les connecteurs et les
prises ou prenez une photo avec un appareil photo numérique.
4. Détachez les câbles de tous les modules électroniques qui relient l'assise au châssis.

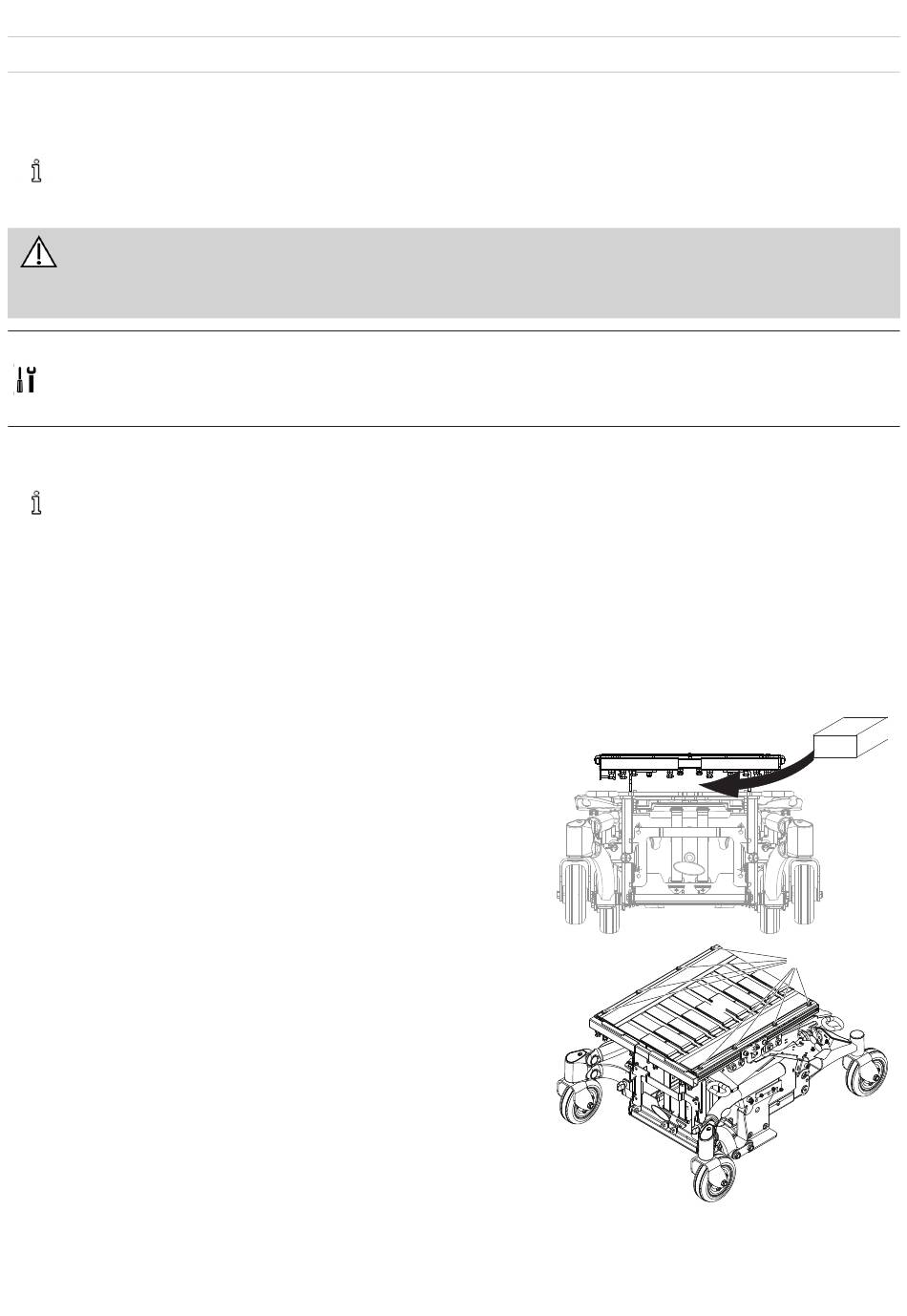

5. Insérez un dispositif de levage approprié A entre le support d'assise et le
châssis. La cale empêche le siège de tomber lorsque vous retirez les vis.
6. Retirez les vis B pour déposer l'assise en toile C.
64
Pince coupante latérale
l
Serre-câbles
l
Dispositif de levage
l
A
B
C
