12.6 Remplacement de la plaque pour mollets sur le repose-jambes central
(électrique et manuel)
Clé Allen 5 mm (13/64")
l
Démontage de la plaque pour mollets
1. Si possible, relevez le dispositif de levage dans la position la plus haute.
2. Si possible, inclinez le fauteuil roulant et le module de basculement aussi loin que
possible vers l'arrière.
3. Éteignez le système de commandes.
4. Retirez les deux vis (2).
5. Démontez la plaque pour mollets (1).
Installation de la plaque pour mollets
1. Installez les pièces en reprenant la procédure en sens inverse.
2. En utilisant les différents orifices de réglage (3) de la plaque pour mollet et des
supports correspondants, vous pouvez monter la plaque à différentes hauteurs et
largeurs. La plaque doit être réglée en fonction de l'utilisateur.
12.7 Remplacement de la palette repose-pieds sur le repose-jambes central
(électrique et manuel)
Clé Allen 4 mm (11/64")
l
Clé Allen 6 mm (1/4")
l
Démontage
1. Si possible, relevez le dispositif de levage dans la position la plus haute.
2. Si possible, inclinez le fauteuil roulant électrique et le module de basculement aussi
loin que possible vers l'arrière.
3. Éteignez le système de commandes.
4. Retirez les deux vis (3).
5. Replacez la palette repose-pieds (1).
Installation
1. Installez les pièces en reprenant la procédure en sens inverse.
2. Serrez les vis (3) jusqu'à ce que la palette repose-pieds ne puisse pratiquement plus
bouger.
3. Dans la zone (2), il y a une vis de réglage qui n'est accessible que lorsque la palette
repose-pieds est relevée. Avec cette vis, réglez l'angle de la palette repose-pieds en
fonction de l'utilisateur.
1608031-L

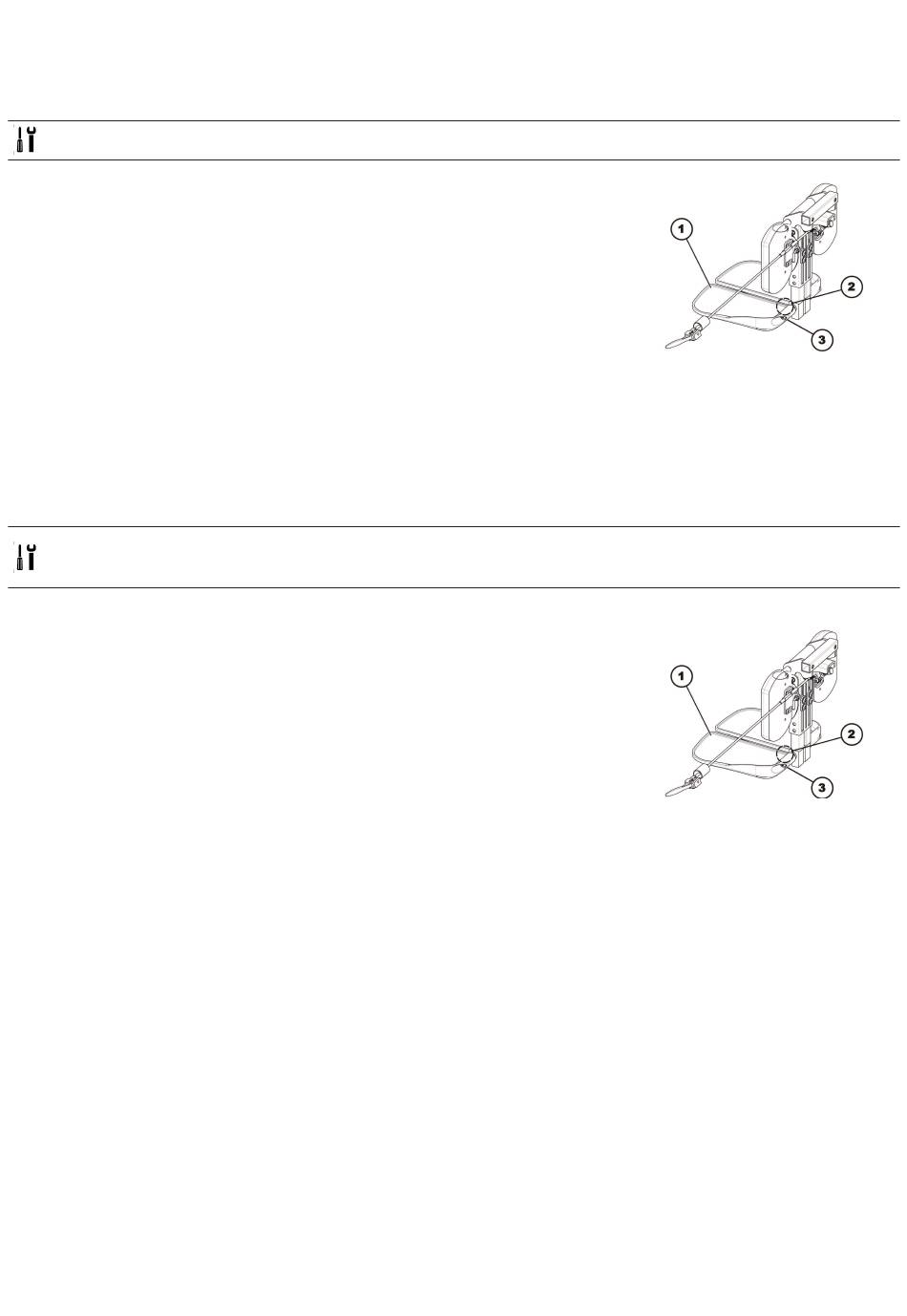

Un repose-jambes manuel est représenté
ci-dessus. La méthode de fixation au siège
est pratiquement la même que celle des
deux repose-jambes.
Un repose-jambes manuel est représenté ci-
dessus. La méthode de fixation au siège est
pratiquement la même que celle des deux
repose-jambes.
