Rea® Azalea®

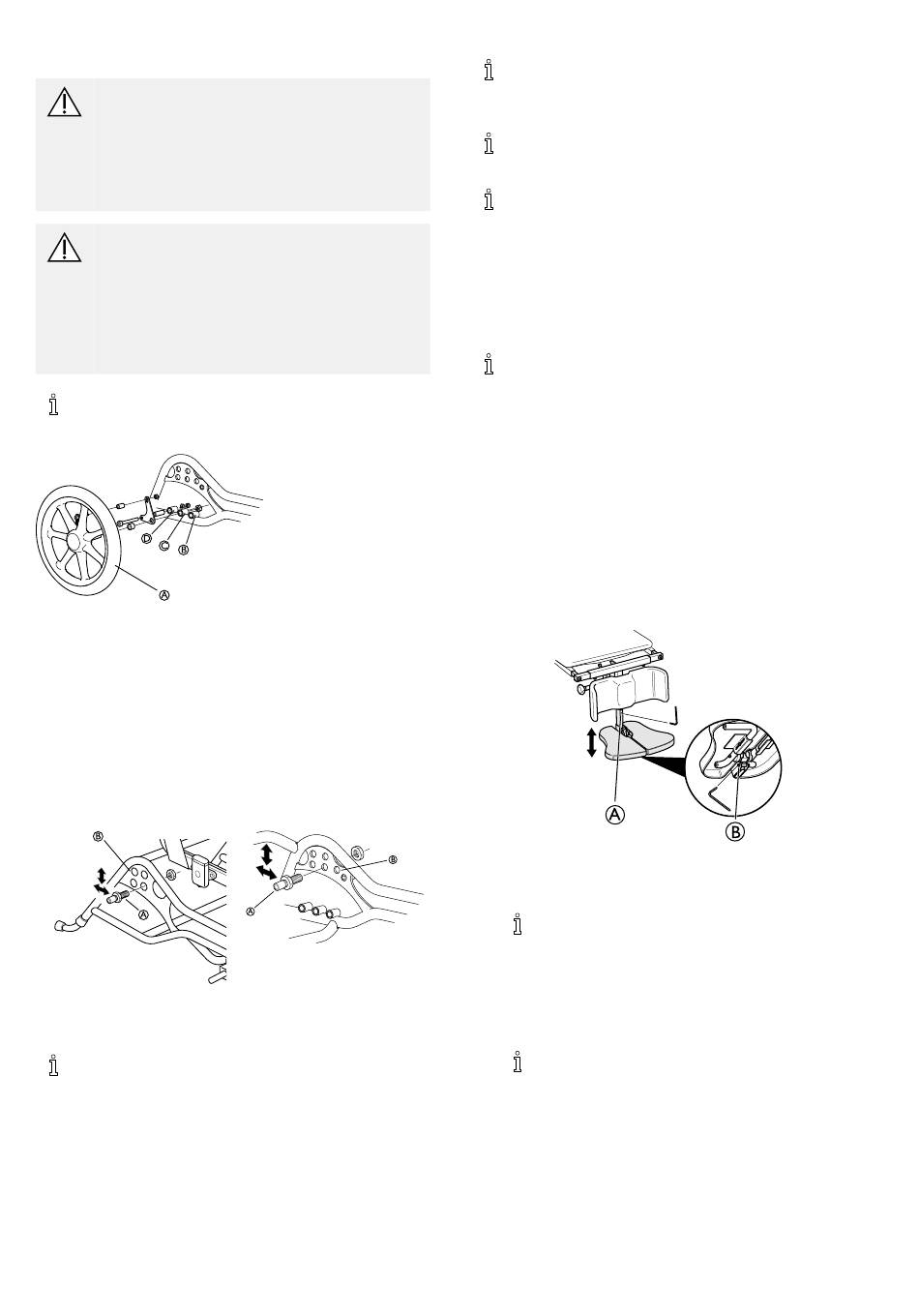

3.12.1 Réglage des roues arrière 16 pouces
AVERTISSEMENT !
Risque de sécurité
– Après avoir monté les roues dans la position
correcte, vous devez impérativement vous
assurer que les écrous et les vis sont
correctement serrés. Votre sécurité en
dépend !
ATTENTION !
Risque de basculement
Lorsque des accessoires sont montés à l'arrière
du fauteuil roulant, le risque de basculement
augmente.
– Lors du montage d'accessoires à l'arrière du
fauteuil roulant, vous devez utiliser la position
arrière.
La roulette de transit 16" A peut être placée dans
trois positions différentes. La position centrale est
la position standard.
D
C
B
A
Roue arrière 16 pouces
A
Position avant pour la roue arrière
B
C Position centrale pour la roue arrière (position
standard)
Position arrière pour la roue arrière
D
3.12.2 Réglage des roues 22–24 pouces
Azalea :
B
A
Outil : clé fixe de 24 mm
Position horizontale :
1. Desserrez la fixation de la roue arrière A avec une clé.
2. Déplacez le carter jusqu'à la position requise sur la
platine de positionnement de la roue arrière B, plus
vers l'avant ou vers l'arrière.
3. Vérifiez la position des freins, et assurez-vous que
l'utilisateur peut déplacer le fauteuil en toute sécurité
dans sa nouvelle position d'équilibre.
28
Azalea Max :
B
A
Pour le modèle Azalea Max, trois positions
horizontales différentes sont possibles pour la roue
arrière.
Veillez à bien fixer le carter après avoir choisi la
position voulue.
Le carter d'essieu doit être serré à l'aide d'une clé
manuelle et dynamométrique calibrée à 40 Nm.
Hauteur
1. Desserrez et retirez la fixation A à l'aide d'une clé.
2. Placez la fixation de la roue arrière à la hauteur voulue.
3. Resserrez la fixation.
Si le réglage de la hauteur est modifié, la taille des
roues arrière doit également l'être.
Reportez-vous à la section : 7.7 Tableaux de hauteur
d'assise, page 41 pour plus d'informations sur le bon
positionnement de la roue arrière.

3.13 Repose-jambes central

3.13.1 Réglage de la hauteur du repose-jambes
central
Vous pouvez régler la hauteur du repose-jambes de deux
façons :
A
Première solution :
1. Desserrez la vis A à l'avant du tube télescopique.
Outils : clé Allen de 5 mm
2. Placez le repose-jambes dans la position souhaitée.
3. Fixez le repose-jambes à l'aide de la vis Allen.
Deuxième solution :
1. Desserrez la vis Allen B de fixation du repose-jambes.
Outils : clé Allen de 5 mm
2. Réglez à la hauteur souhaitée.
3. Resserrez la vis
B
1582461-I
