5.2.6 Réglage des dossiers Matrx
Réglage de la profondeur d'assise
Clé Allen de 6 mm
l

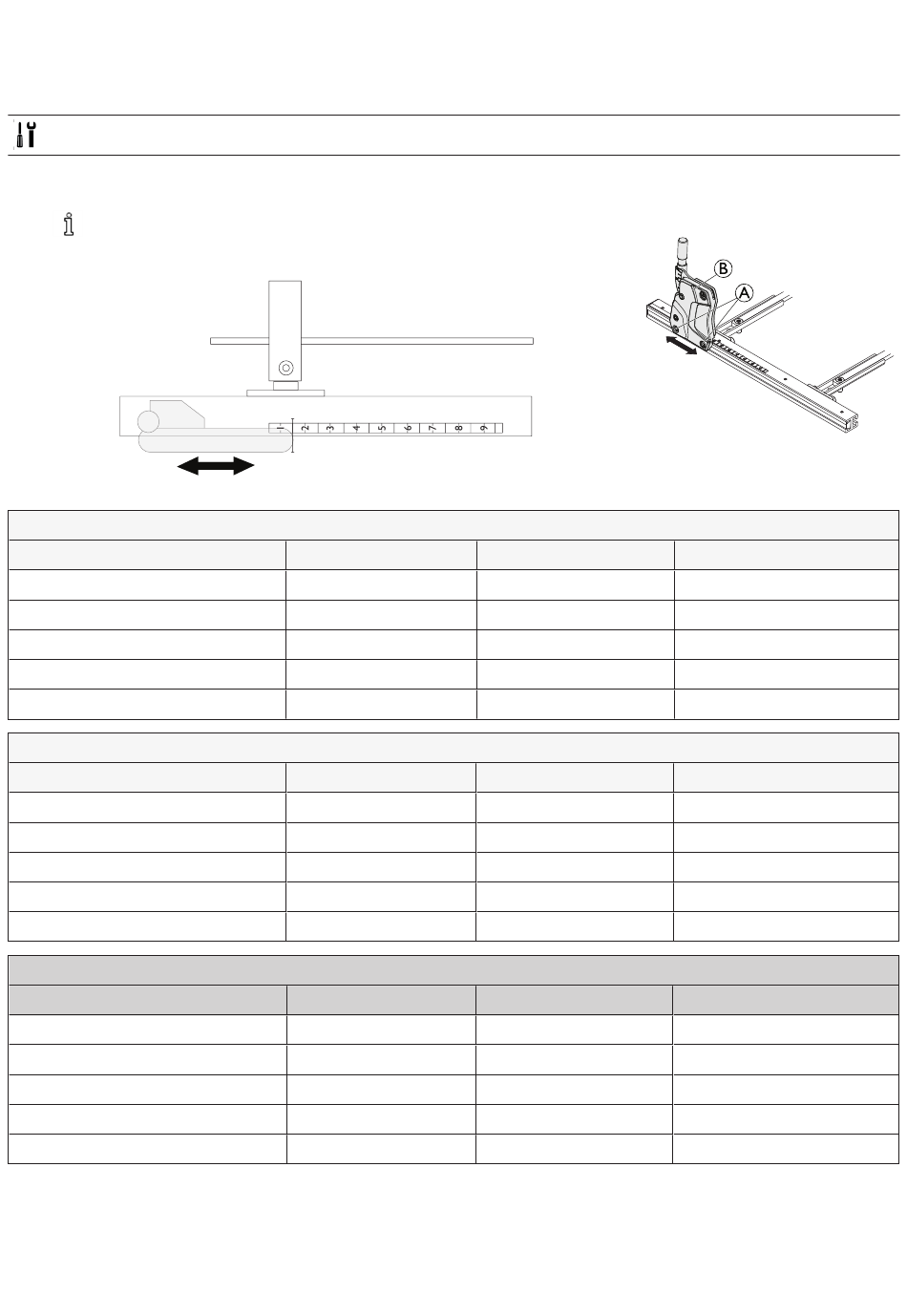

1. Desserrez les vis A pour régler le support de montage du dossier B à la profondeur
d'assise souhaitée.
L'action doit être effectuée des deux côtés de manière égale.
Consultez les tableaux ci-dessous pour régler la profondeur d'assise des
différents dossiers et composants d'assise Matrx en fonction de l'échelle.
Dans cet exemple, l'échelle de profondeur d'assise est réglée sur 1,5.
Dossier MatrX PB-Back / Elite avec plaque d'assise pour largeur d'assise 38/43/48 cm (53 cm non proposé)
disponible uniquement pour TDX SP2
disponible uniquement pour TDX SP2
Dossier MatrX PB-Back / Elite avec assise en toile pour largeur d'assise 38/43/48 cm (53 cm non proposé)
disponible uniquement pour TDX SP2
disponible uniquement pour TDX SP2
Dossier MatrX Elite TR avec plaque d'assise pour largeur d'assise 38/43/48 cm (53 cm non proposé)
disponible uniquement pour TDX SP2
disponible uniquement pour TDX SP2
1608031-L
Longueur de profil [cm]
51
51
51
60
60
Longueur de profil [cm]
51
51
51
60
60
Longueur de profil [cm]
51
51
51
60
60
Profondeur d'assise [cm]
41
46
51
51
56
Profondeur d'assise [cm]
41
46
51
51
56
Profondeur d'assise [cm]
41
46
51
51
56
5 Mise en place
Valeur de réglage sur échelle
7
4,5
2
6,5
4
Valeur de réglage sur échelle
6
3,5
1
5,5
3
Valeur de réglage sur échelle
5,5
3
1
5
2,5
