Invacare® Modulite
10 Supports de manipulateur
Pour les options de support de manipulateur, voir 4.5 Supports de manipulateur, à la page 11.

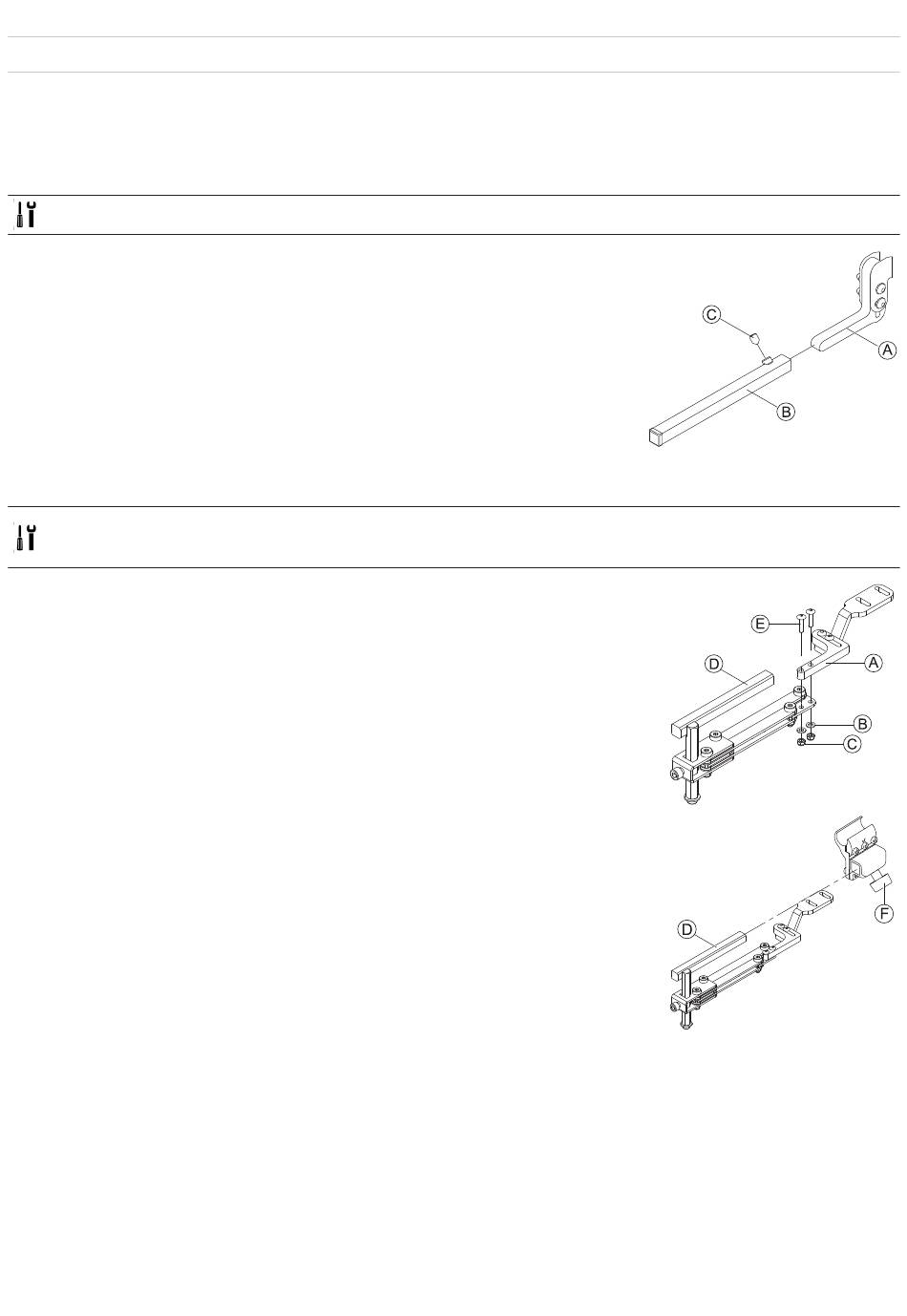

10.1 Supports de manipulateur pour manipulateurs d'utilisateurs de fauteuils roulants
10.1.1 Installation du support de manipulateur standard
Clé Allen de 3 mm
l
1. Insérez le support de manipulateur standard A dans le tube d'accoudoir B.
2. Insérez et serrez la vis C.
10.1.2 Installation du support de manipulateur escamotable
Clé Allen de 3 mm
l
Clé de 8 mm
l
1. Insérez les vis E, les rondelles B et les écrous C dans l'adaptateur A et le support de
manipulateur escamotable D et serrez.
2. Insérez le support de manipulateur escamotable D dans le support d'accoudoir et serrez la
vis F.
40 1608031-L
