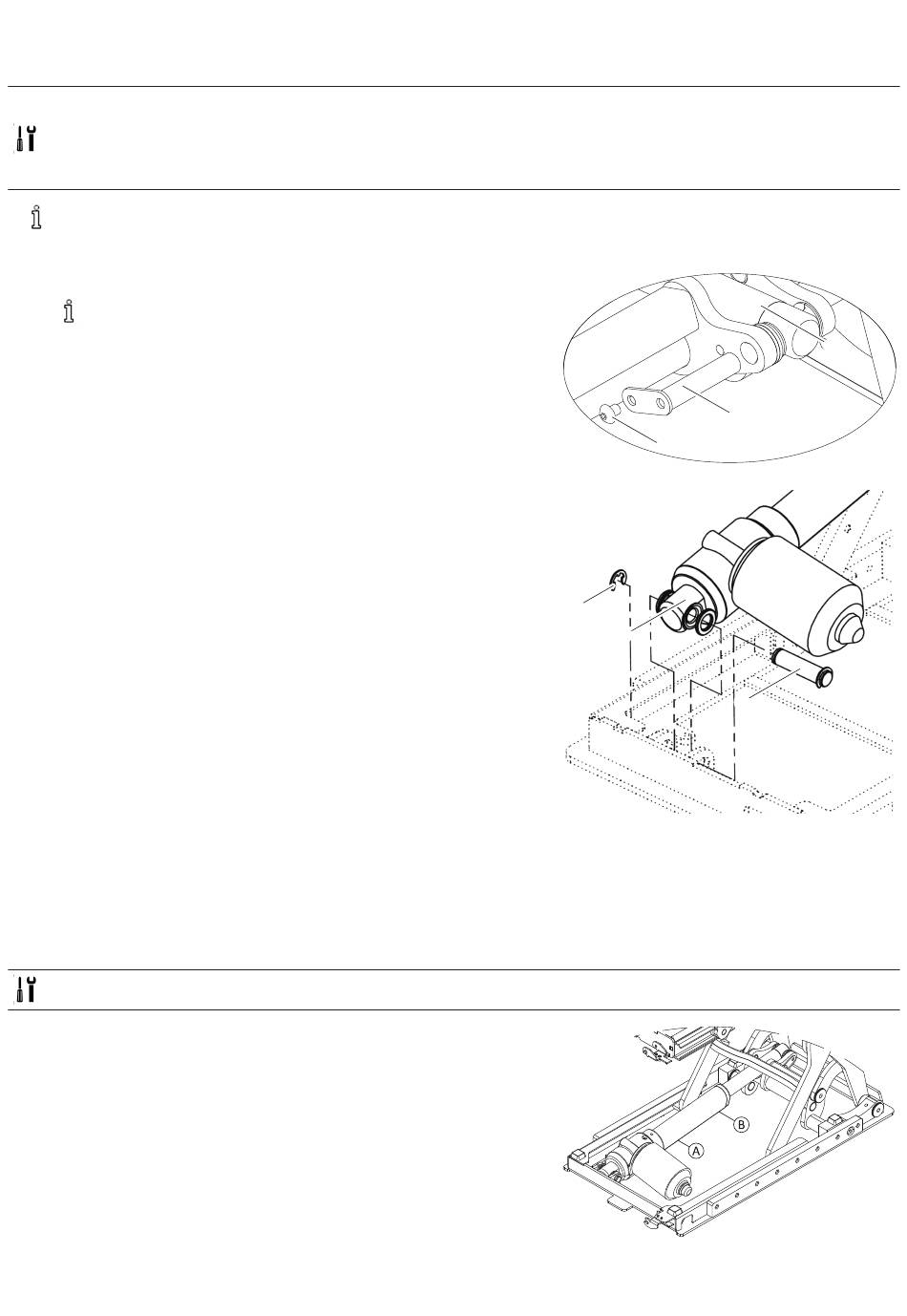

14.4.2 Remplacement du vérin du dispositif de levage (type NL)
Tournevis plat
l
Clé Allen de 2 mm
l
Clé dynamométrique de 5,5 mm 0,5 Nm - 4,5 Nm (ou équivalent)
l
Graisse (LT-43 ou équivalent)
l
Lors du démontage, veillez à ne pas égarer les petites pièces comme les vis et les rondelles. Déposez-les correctement pour
pouvoir les remonter dans l'ordre voulu par la suite.
1. Retirez les repose-jambes.
2. Placez le dispositif de levage dans la position la plus haute, si possible.
En cas d'impossibilité d'élévation du dispositif de levage, vous
pouvez retirer un carénage sur le côté arrière supérieur du
module. Vous aurez ainsi accès à la fixation inférieure du vérin.
3. Éteignez le module d'alimentation.
4. Fixez bien le siège.
5. Retirez les serre-câbles.
6. Débranchez le câble du vérin.
7. Desserrez et retirez la vis A.
8. Fixez le vérin C. Sortez la broche B de la fixation.
9. Retirez un anneau élastique D et une broche E sur la fixation inférieure.
10. Remplacez le vérin.
11. Réglez les interrupteurs de fin de course du nouveau vérin, voir 14.4.3
Réglage des limites du vérin (type NL), à la page 61.
12. Installez les pièces en reprenant la procédure en sens inverse.
13. Branchez le câble du vérin.
14. Mettez les serre-câbles en place.
15. Testez la fonction de levage.
14.4.3 Réglage des limites du vérin (type NL)
Les vérins de type NL sont équipés de deux interrupteurs de fin de course. Les interrupteurs permettent de modifier les deux
positions finales du vérin dans une plage d'environ 3 mm. Cela permet de réduire le risque de collisions et de dommages au vérin et
au module.
Les vis de réglage permettant de positionner les interrupteurs se trouvent sur la face inférieure du vérin.
Clé dynamométrique de 5,5 mm 0,5 Nm - 4,5 Nm (ou équivalent)
l
1. Desserrez légèrement les deux vis A et B.
2. Placez le dispositif de levage dans les deux positions de fin de course.
3. Placez le dispositif de levage dans une position permettant d'accéder aux
deux vis.
4. Serrez les vis à 0,5 Nm.
1608031-L
B
A
D
C
E
14 Vérins
