14.6 Remplacement du vérin d'inclinaison du dossier
Clé Allen de 8 mm
l
Clé à fourche de 10 mm
l
Clé à fourche de 13 mm
l
Démontage du vérin d'inclinaison du dossier

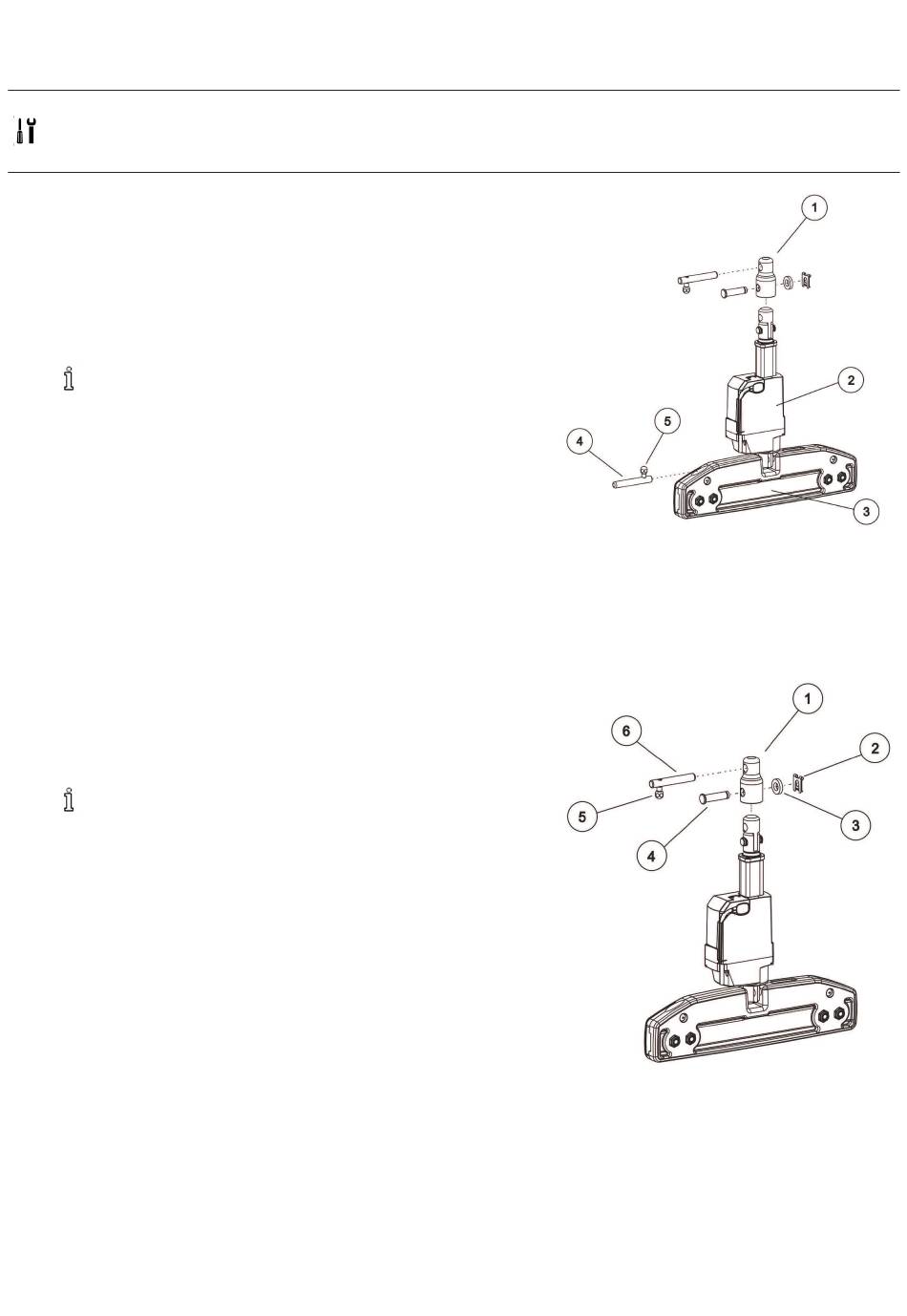

1. Retirez directement le câble de son raccord au vérin (2).
2. Détachez le support du vérin en haut et en bas. Pour ce faire, faites glisser
les boulons (4) sur le côté à l'aide du levier (5) et inclinez le vérin (2) pour le
retirer de la fixation du dossier (3).
3. Remplacez le vérin.
Pour augmenter l'angle du dossier, vous pouvez retirer
l'adaptateur (1), voir 14.7 Vérin d'inclinaison du dossier –
démontage de l'adaptateur, à la page 63.
Installation du vérin d'inclinaison du dossier
1. Installez les pièces en reprenant la procédure en sens inverse.
14.7 Vérin d'inclinaison du dossier – démontage de l'adaptateur
Le siège Modulite est équipé en usine d'un adaptateur sur le vérin de dossier, ce qui permet de définir un angle de dossier de 75 à
105 degrés. Ce dispositif est installé pour des raisons de sécurité, afin de garantir la stabilité au basculement en cas d'utilisateurs
lourds ou de grande taille dont le centre de gravité est décalé. Les utilisateurs de plus petite taille ou plus légers peuvent utiliser la
gamme complète d'angles de dossier (de 90 à 120 degrés).
1. L'adaptateur (1) doit être retiré à cet effet.
Il convient par la suite de contrôler la stabilité au basculement, afin
de déterminer la sécurité et la stabilité du fauteuil roulant
électrique. Consultez la section « Vérification de la stabilité au
basculement » du manuel de maintenance.
2. Faites glisser les boulons (6) sur le côté à l'aide du levier (5) et inclinez le
vérin pour le retirer du support supérieur.
3. Retirez le clip de fixation SL (2), y compris les rondelles (3) du boulon de
fixation (4).
4. Retirez le boulon de fixation (4).
5. Retirez l'adaptateur (1).
