10.2.2 Remplacement du support de manipulateur pour DLX-ACU200 / DLX-CR400
Clé Allen de 3 mm
l
Clé Allen de 5 mm
l
Clé de 10 mm
l

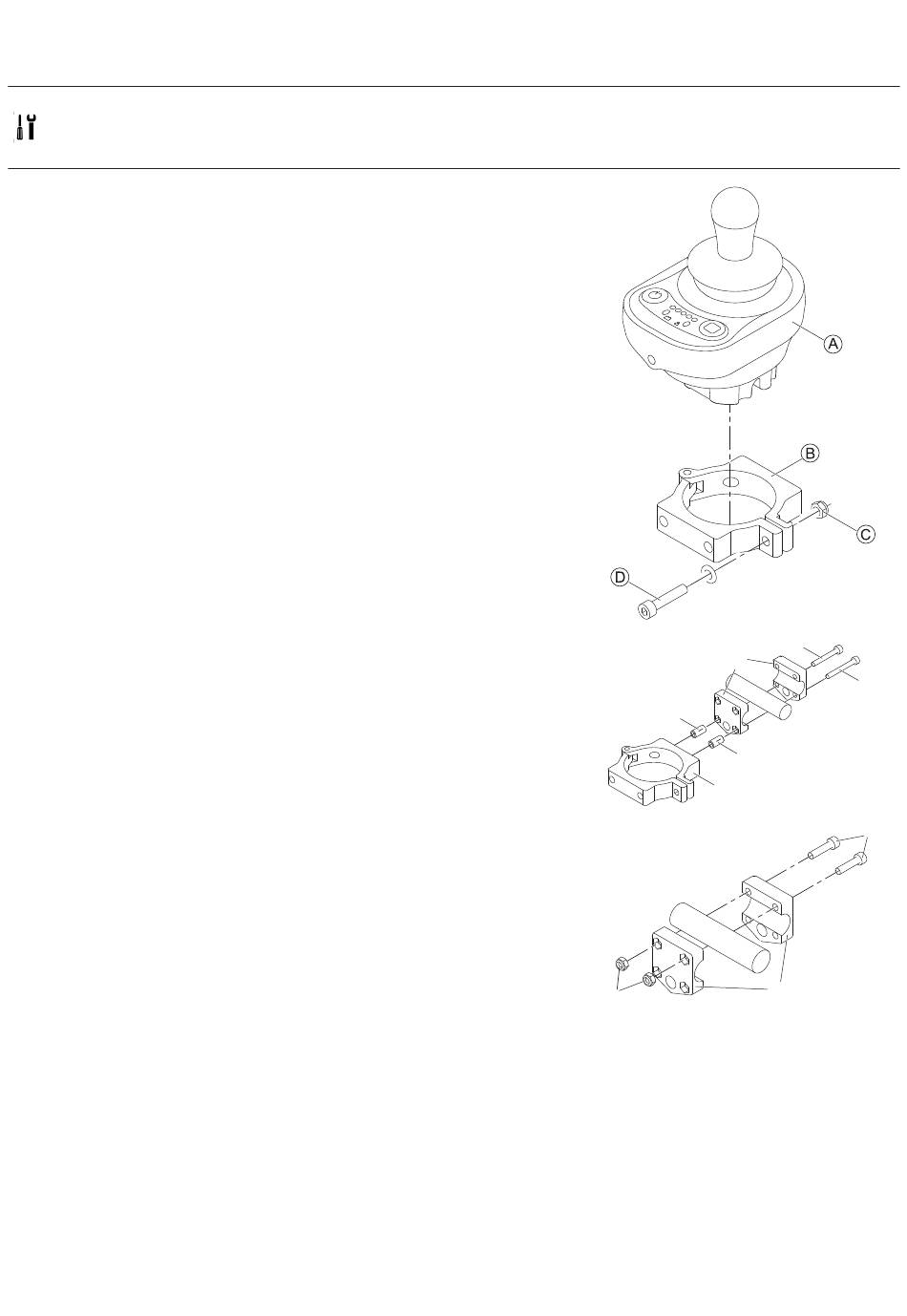

Démontage
1. Desserrez la vis D et l'écrou C.
2. Retirez le manipulateur A du collier B.
3. Retirez les vis E et les entretoises F et serrez B de la pince de préhension G.
4. Desserrez les vis H et les écrous I sur la pince de préhension G.
5. Retirez la pince de préhension G.
Installation
1. Installez les pièces en reprenant la procédure en sens inverse.
1608031-L
10 Supports de manipulateur
G
F
F
B
G
I
E
E
H
43
