SECTION 4 — ASSISE/DOSSIER
Démontage/installation du support de canne de dossier
REMARQUE : pour cette procédure, reportez-vous à la FIGURE 4.10.
REMARQUE : pour installer le support de canne de dossier, reprenez cette procédure en
sens inverse.
1. Retirez les cannes de dossier. Reportez-vous au paragraphe Démontage des cannes
de dossier.
2. Tirez sur la toile d'assise.
3. Retirez les deux vis de montage et les contre-écrous qui fixent le support de canne
de dossier au châssis du fauteuil roulant.
4. Retirez le support de canne de dossier en le faisant glisser de la partie arrière du
châssis du fauteuil roulant.
5. Installez le nouveau support de canne de dossier en le faisant glisser vers les mêmes
trous de réglage du support.
REMARQUE : les deux supports de cannes de dossier doivent être positionnés sur les
mêmes trous de réglage.
Vis de montage et contre -
écrous (8-9 Nm)

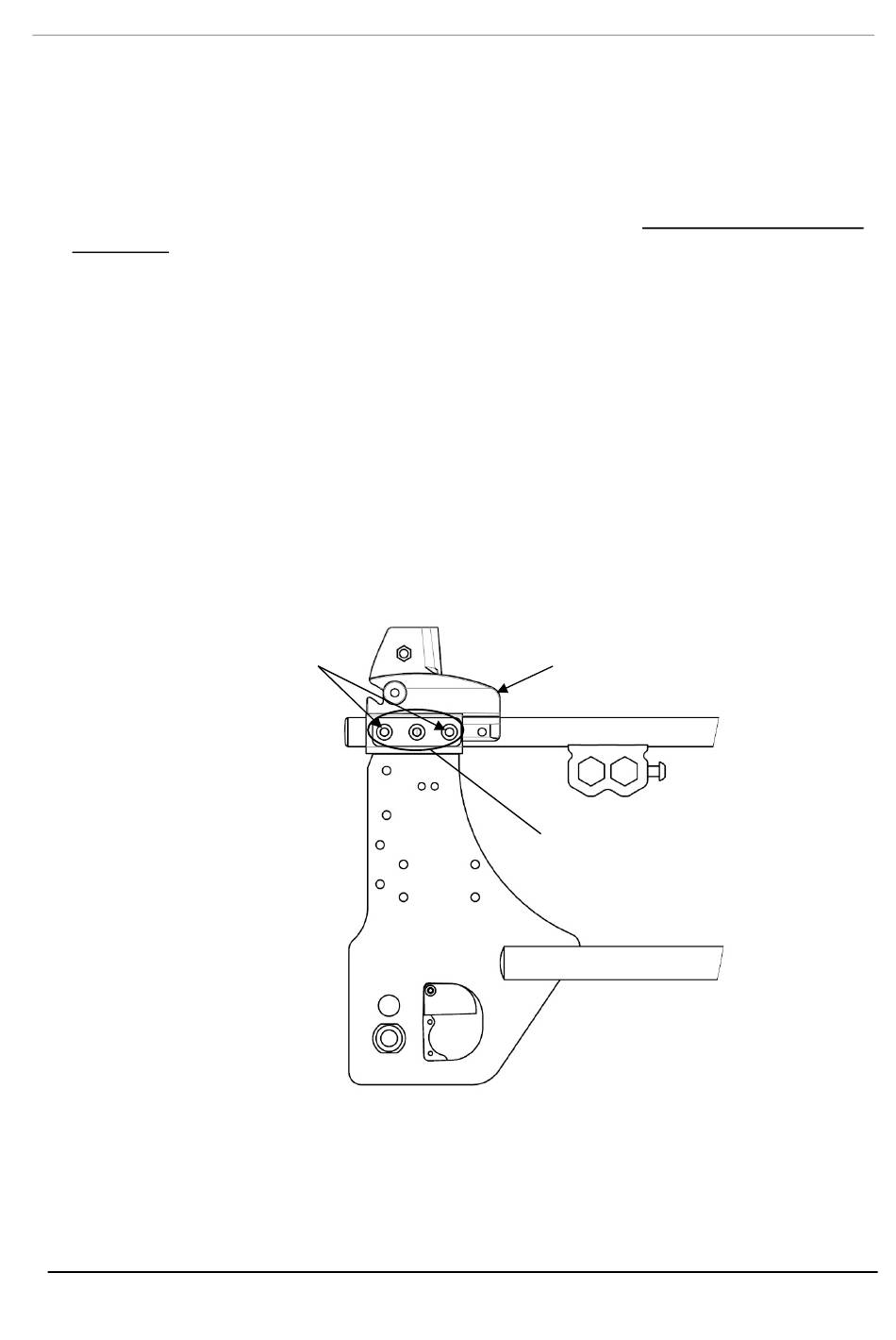

FIGURE 4.10 Démontage/installation du support de canne de dossier
Support de
canne de dossier
Vis des trous de
réglage
