SECTION 3 — ACCOUDOIRS
2. Déplacez la protection latérale vers le haut ou vers le bas jusqu'à obtention de
la hauteur souhaitée.
3. Serrez les deux vis de la protection latérale (0,7–1,2 Nm) à l'aide de la clé
Allen de 4 mm ou du tournevis Pozidriv.
4. Effectuez le même réglage des deux côtés.
Réglage de la profondeur et de la hauteur du boîtier de contrôle
REMARQUE : pour cette procédure, reportez-vous à la FIGURE 3.2.
1. Desserrez le levier A et décalez le boîtier de contrôle vers l'avant ou vers l'arrière
jusqu'à la profondeur souhaitée.
2. Resserrez le levier A.
3. Desserrez les deux vis B à l'aide d'une clé de 10 mm du support d'accoudoir.
4. Déplacez le support du boîtier de contrôle à la profondeur souhaitée
(+ 20 mm) vers l'avant.
5. Serrez fermement (8-9 Nm) les 2 vis B à l'aide d'une clé de 10 mm.
6. La hauteur de l'accoudoir peut être réglée grâce à la vis C. Reportez-vous au
paragraphe précédent Réglage de la hauteur de l'accoudoir.

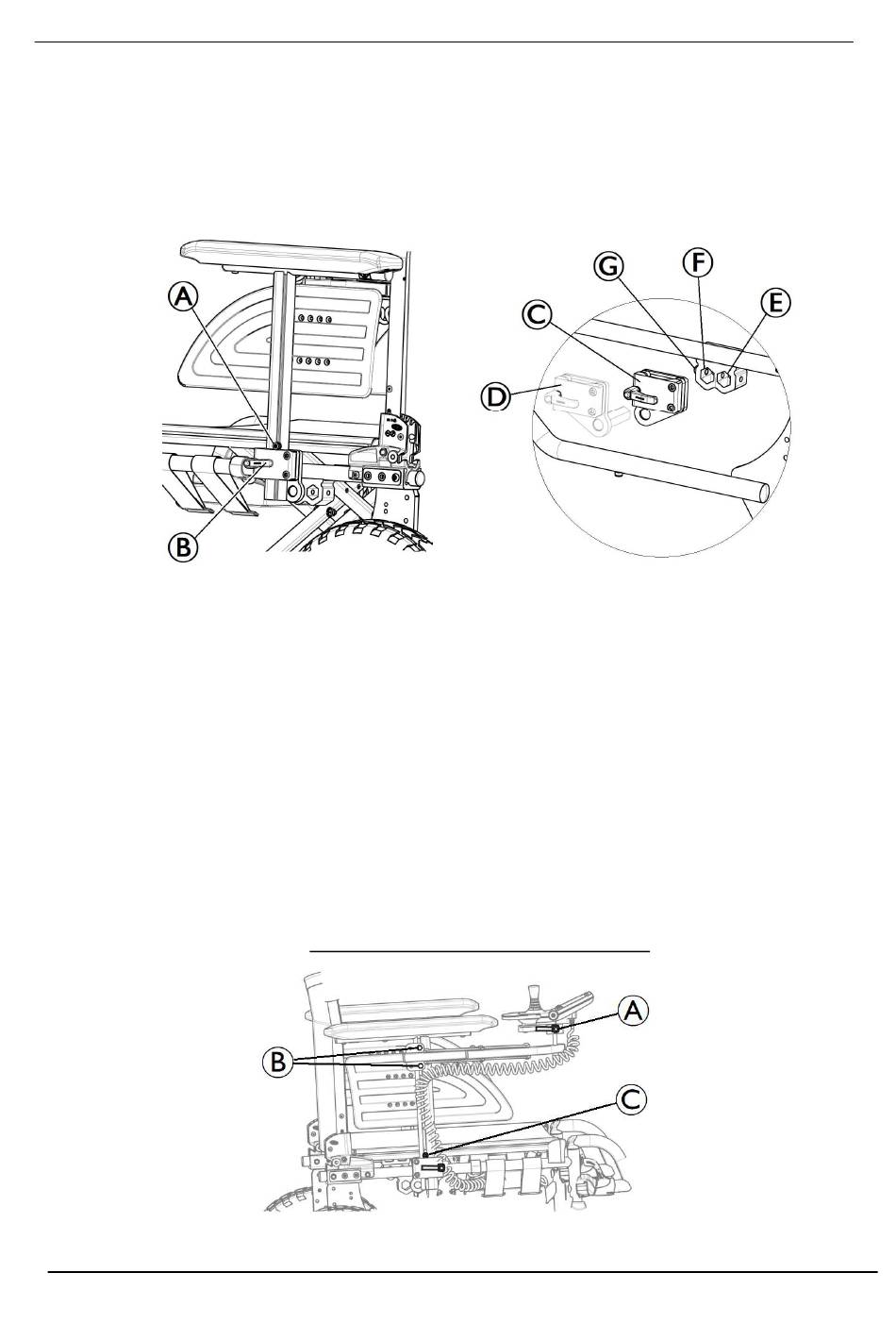

FIGURE 3.2
FIGURE 3.1
Accoudoir amovible et multi-réglable
Réglage de la profondeur et de la hauteur du boîtier de contrôle
12
