SECTION 4 — ASSISE/DOSSIER
Installation/démontage du renfort de dossier
Si un renfort de dossier est déjà installé, la réinstallation des inserts de canne de
dossier est inutile (pour les cannes de dossier fixe uniquement).
Après TOUT réglage, réparation ou entretien et avant toute utilisation, assurez-
vous que l'ensemble du matériel de fixation est bien installé et serré, afin d'éviter
tout risque de blessure ou de dommage.
REMARQUE : pour cette procédure, reportez-vous à la FIGURE 4.12.
REMARQUE : pour retirer le renfort de dossier, reprenez cette procédure en sens inverse.
1. Retirez les embouts des cannes de dossier.
2. Retirez les poignées des cannes de dossier (coupez la poignée dans le sens de la
longueur à l'aide d'un outil pointu approprié).
3. Installez les inserts dans les cannes (cannes de dossier fixe uniquement).
4. Fixez les inserts au moyen des vis de montage (cannes de dossier fixe uniquement).
5. Installez les poignées sur les cannes de dossier (vaporisez au préalable une solution
d'alcool neutre à l'intérieur de la poignée et installez-la immédiatement sur la canne
de dossier).
6. Alignez les extrémités du renfort de dossier sur les poignées des cannes de dossier.
7. Fixez le renfort de dossier aux cannes à l'aide des vis à molette.
Vis manuelles
Poignée
Cannes de dossier
AVERTISSEMENT

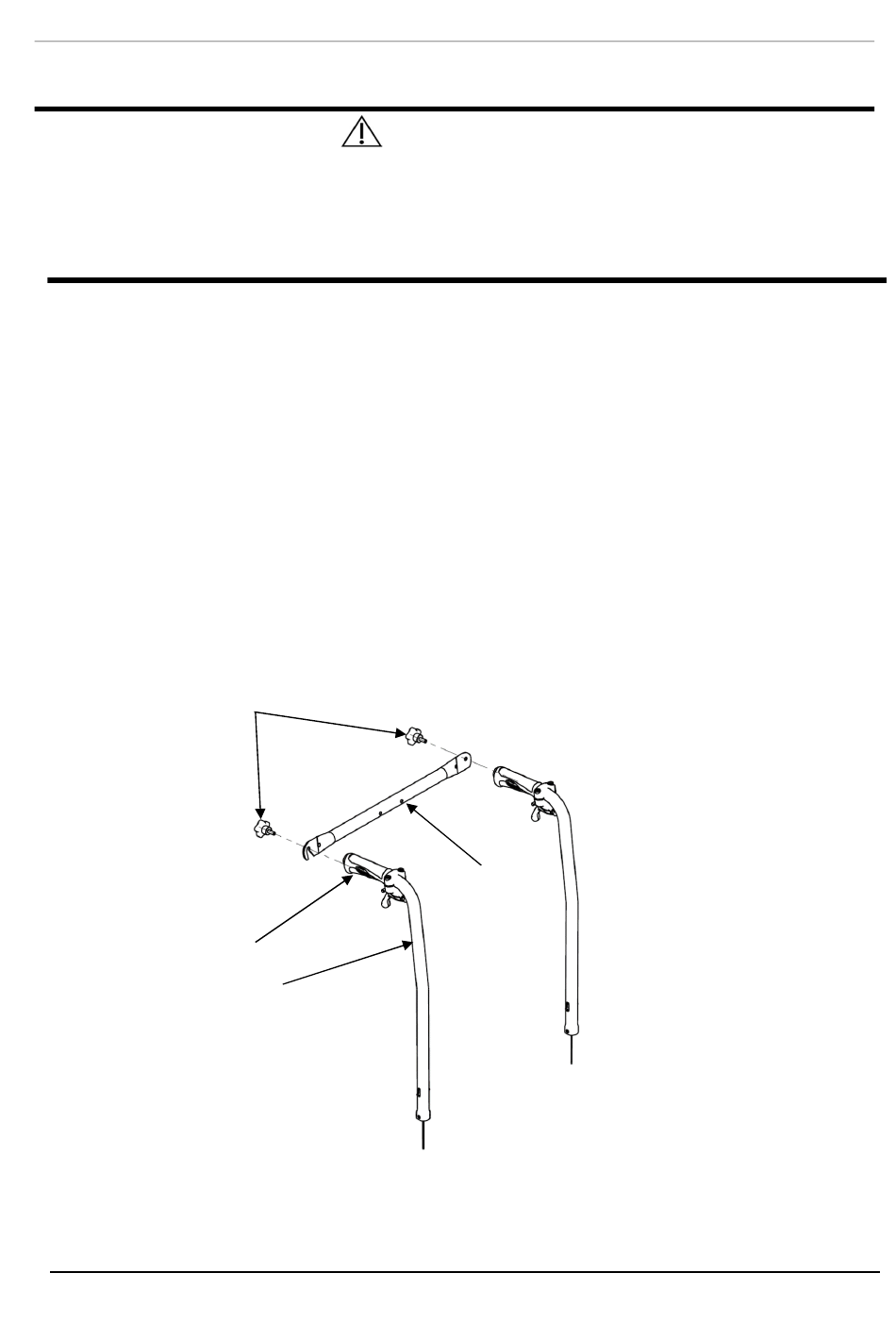

FIGURE 4.12 Installation/démontage du renfort de dossier
Renfort de
dossier
24
