SECTION 2— REPOSE-JAMBES AVANT
Remplacement de la sangle talonnière
REMARQUE : pour cette procédure, reportez-vous à la FIGURE 2.2.
1. Retirez la vis de verrouillage qui fixe le tube du repose-pied à son support.
2. Retirez le repose-pied inférieur.
3. Retirez la vis de montage et la broche de
sangle qui fixent la sangle talonnière à la
palette.
4. Faites glisser la sangle talonnière au-
dessus du tube du repose-pied.
REMARQUE : lors de la fixation de la sangle
talonnière au repose-pied, serrez la vis de
montage et la broche de sangle à fond.
5. Fixez la sangle talonnière à la palette à
l'aide de la vis de montage et de la
broche de sangle.
6. Fixez le tube du repose-pied à son support
à l'aide de la vis de verrouillage (M6).

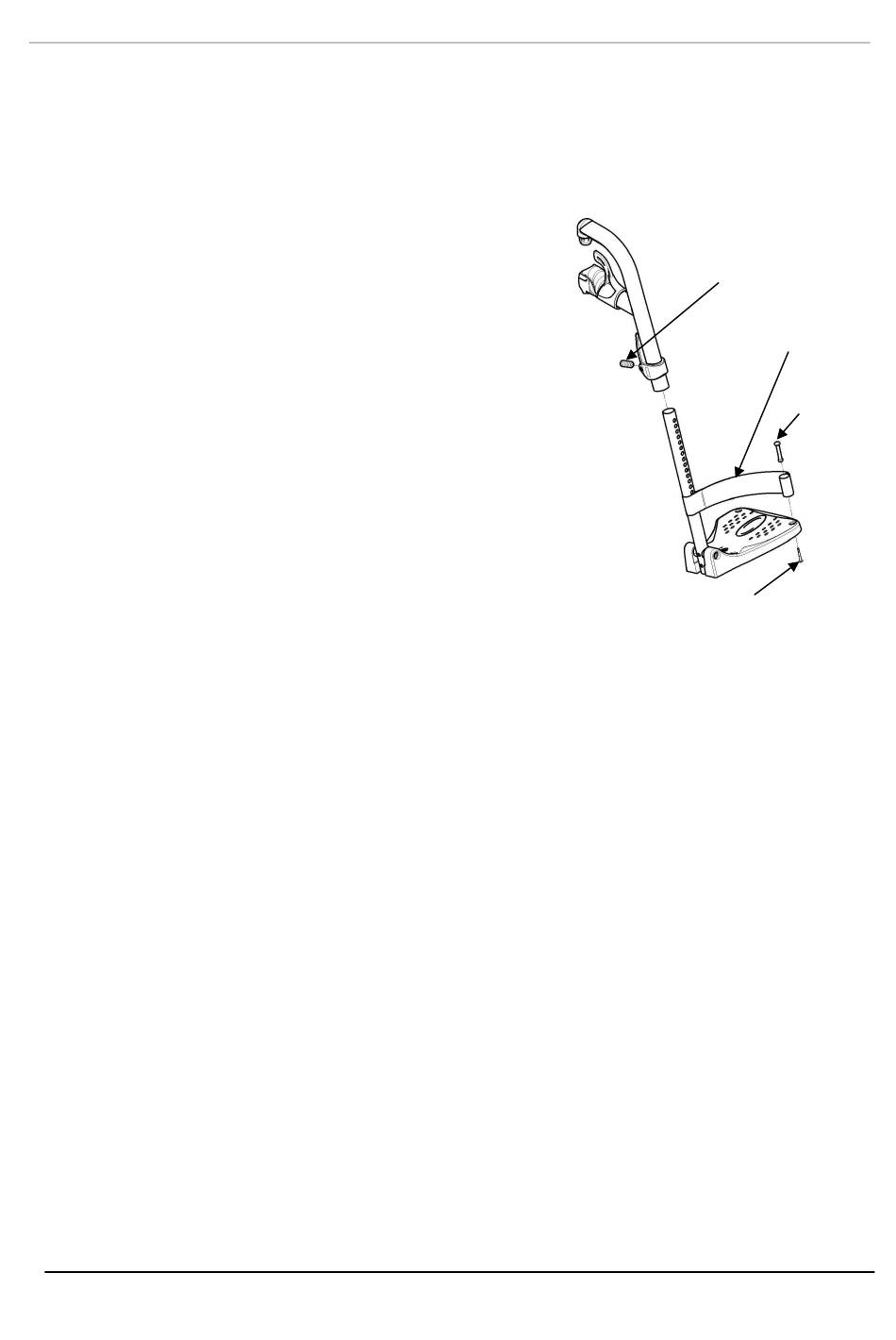

FIGURE 2.2 Remplacement de la
sangle talonnière
8
Vis de
verrouillage (M6)
Sangle
talonnière
Broche de
sangle
Vis de montage
